Строительство и архитектура/3. Современные технологии строительства, реконструкции и реставрации



К.т.н. Туманов А.В., Эйдлин М.М.

Пензенский государственный университет

архитектуры и строительства, Россия

КЛАССИФИКАЦИЯ ТРЕЩИН АРМОКИРПИЧНЫХ СТЕН С АРМИРОВАНИЕМ ПРОСТРАНСТВЕННЫМ КАРКАСОМ



Рассмотрим характер образования и развития трещин, а также схемы разрушения поочередно для каждого фрагмента стены.

СКА-4-1, N = 0, армирование пространственным каркасом. При нагрузке Q = 0,6-0,7Qu в образце стен образовывались пологие трещины, смещенные как в сторону верхнего угла, так и в сторону опорной грани стены. Появлялось два типа трещин – Т-О. Траектории этих трещин пересекались и раздваивались в момент разрушения. Их берега сближались, армокирпичная кладка, расположенная между наклонными трещинами, при Q = 0,8Q u характеризуется полным разрушением, рис. 1 и 2.

СКА-4-2, N = 0,25Nu, армирование пространственным каркасом. Развитие трещин имеет тенденцию к объединению в единую зияющую трещину Т-О, расположенную в средней части стены. При нагрузке Q = 0,85-0,88Qu увеличения ширины и длины трещины прекращается. Далее с увеличением нагрузки происходит образование серии наклонных трещин, в основном в опорной части стены и разъединение трещины Т-О в верхней части. Разрушение произошло при Q = 275 кН, ширина трещин составляла - 0,7 мм, рис. 1 и 2.

СКА-4-3, N = 0,5Nu, армирование пространственным каркасом. Характер образования трещин в целом аналогичен характеру трещин образца СКА-4-2. Отличительной особенностью является увеличение сжатой наклонной зоны, в пределах которой располагаются серии наклонных трещин, образование и развитие которых начиналось при Q = 0,7-0,95Qu. Разрушение сопровождалось ростом серии трещин Т-С, Т-О, при нагрузке равной Q = 400 кН, ширина трещин увеличивалась до 1,55 мм, рис. 1 и 2.

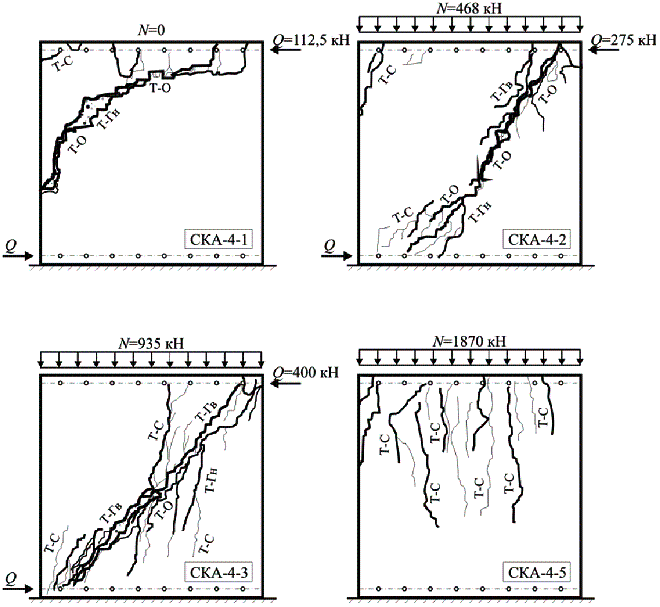

Рис. 1. Схемы образования характерных трещин в образцах

СКА-4-1 - СКА-4-5. Виды разрушения.

Т-О - основные трещины; Т-Г - граничные трещины;

Т-С - трещины в сжатой зоне



СКА-4-5, N = Nu, армирование пространственным каркасом. Характер образования вертикальных трещин в этом образце аналогичен характеру трещин в образцах СКА-2-5 и СКА-3-5. Интенсивность развития трещин и зон трещинообразования занимает промежуточный характер между образцом  СКА-2-5 и СКА-3-5. Разрушение наступило при N = 1870 кН, ширина трещин равнялась – 1,25 мм, рис. 1 и 2.

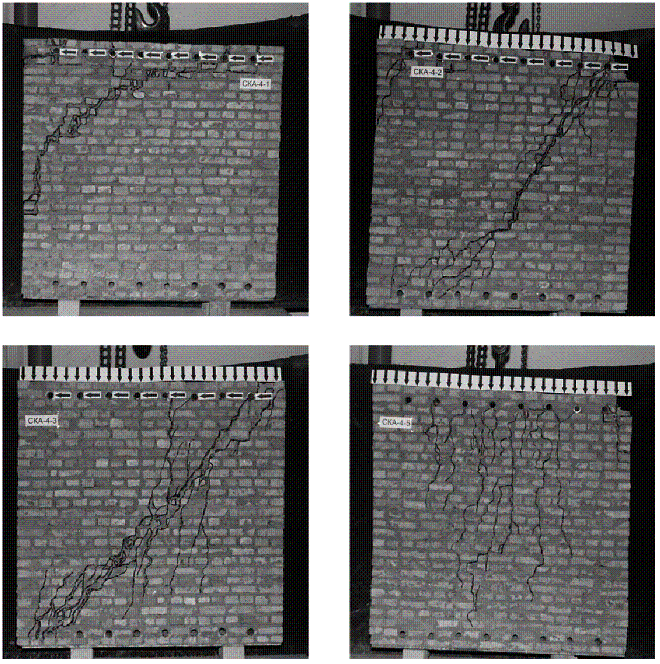

Рис. 2. Общий вид разрушения образцов

серии СКА-4-1… СКА-4-5
