Теоретическое обоснование параметров раздатчика-измельчителя грубых кормов, сформированных в рулонные тюки

Жеруков А.В., ассистент

ФГБОУ ВПО «Кабардино-Балкарский государственный аграрный университет имени В.М. Кокова»



Работа посвящена анализу существующих конструкций машин для переработки и раздачи кормов, сформированных в рулонные тюки. Дальнейшее совершенствование конструкций подобных машин должно идти по пути улучшения конструкций, как рабочего органа. Разработанная классификация кормораздатчиков для сельскохозяйственных животных позволяет наметить пути создания наиболее перспективной конструктивно - технологической схемы раздатчика кормов рулонной заготовки.



Ключевые слова: машина, кормораздатчик, рулон.



Theoretical substantiation of the parameters of the distribution chopper forage, formed into roll bales

Zherukov A. V., Assistant



FSBEI HPE « Kabardino-Balkarian State agrarian University named after V. M. Kokov»



The work is devoted to the analysis of existing designs of machines for the processing and distribution of feed is formed into round bales. Further improvement of the designs of such machines should go the way of improving structures, as a working body, and the cutting unit. The classification of feed for farm animals paves the way to creating the most promising structural process scheme feed distributor roll of the workpiece.



Key words: machine, feeder, roll.



В настоящее время наиболее перспективным является способ заготовки грубых кормов - в прессованном виде (рулоны, тюки и т.д.). Одним из основных этапов подготовки к скармливанию грубых кормов является технологический процесс измельчения на специальных дробилках типа ИРТ-165, что связано с большими затратами труда и средств.

На основании проведенного анализа, для процесса приготовления и раздачи стебельных кормов из рулонов, необходимо чтобы время приготовления и раздачи кормов находилось в соответствии с зоотехническим временем, энергетические показатели процессов не превышали номинальных энергозатрат и качественные показатели соответствовали допустимым:



tp  zp tц                                                                                                          (1)



где   tp - время раздачи, с;

         zp - количество рейсов раздатчика;

         tц - время цикла приготовления и раздачи кормов, с;

              - допустимое по зоотехническим требованиям время раздачи, с.



                                                                (2)

где

N – поголовье обслуживаемого скота,

 gраз - норма выдачи корма на одну голову, кг/гол;

Gрул - масса рулона.

Технологии подготовки к скармливанию и раздачи стебельных кормов из рулонов, могут быть реализованы в соответствии с технологической схемой (рис. 2.1).

Анализ схемы представленной на рис. 1 показывает, что в целях сокращения времени приготовления и раздачи стебельных кормов из рулонов, снижение энергозатрат, необходимо объединение нескольких технологических операций в одном транспортном средстве, таких как погрузка рулона, транспортировка к месту раздачи, дозирование с одновременным измельчением и раздача [1].

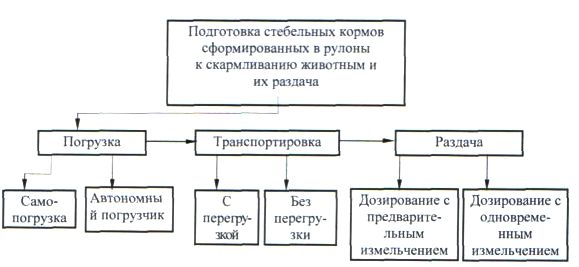

Рис. 1 Схема подготовки стебельных кормов сформированных в рулоны к

скармливанию животным и их раздачи.



Выше сказанное можно представить выражением, определяющим время цикла приготовления и раздачи кормов:



tц=tп+tтр+tизм+tр,                                                  (3)



где tц - время погрузки рулонов, с;

tп - время транспортировки, с;

tтр - время дозирования материала с одновременным измельче­нием, с;

tизм - время раздачи приготовленного стебельного корма, с.



Проведенный анализ показывает, что с точки зрения снижения затрат в линиях приготовления и раздачи грубых кормов рациональнее применять универсальные машины, позволяющие объединить в одной конструктивно-технологической схеме ряд технологических операций.

Для снижения затрат, в линиях приготовления и раздачи грубых кормов, рациональнее использовать кормораздатчики универсальные, способные осуществлять следующие технологические операции: погрузку, транспортировку, измельчение и дозированную раздачу грубых кормов [2].

Нами предлагается раздатчик-измельчитель, который позволяет осуществить раздачу грубых кормов, сформированных в рулоны, с одновременным их измельчением (рис. 2).

Кормораздатчик-измельчитель грубых кормов рулонной заготовки состоит из бункера 12, в передней части которого размещены выгрузной транспортер 11 и измельчающий аппарат с барабаном 2 и противорежущей декой 10, установленной шарнирно, что позволяет изменить зазор между ними. Режущие и противорежущие элементы — сегменты 1. Со стороны подающего транспортера 9, между измельчающим барабаном 2 и рулоном, установлена ограничительная решетка 3, которая связана с бункером 12 шарнирно и позволяет изменять рабочую длину сегментов 1, обеспечивая тем самым регулирование толщины отделяемого слоя корма от рулона.

На боковых стенках бункера 12, закреплен поддерживающий вал 4, обеспечивающий равномерное вращение рулона. Задняя стенка 7, бункера 12, выполнена дугообразной и шарнирно связана с рамой раздатчика. Она может поворачиваться относительно шарнира 5 с помощью гидроцилиндров 6 и 8.

Привод измельчающего аппарата,  продольного и  выгрузного транспортеров осуществляется от вала отбора мощности трактора через карданную передачу.

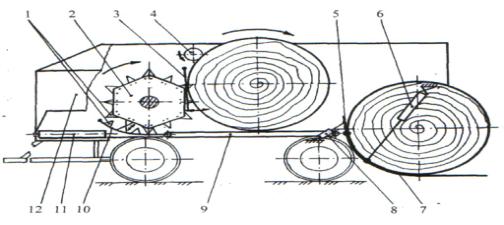

Рис. 2 Раздатчик-измельчитель грубых кормов, сформированных в рулоны.



Технологический процесс приготовления и раздачи грубого корма, сформированного в рулоны, протекает следующим образом. Для работы кормораздатчика-измельчителя грубых кормов, сформированных в рулоны в режиме погрузчика, заднюю стенку 7, бункера 12 предварительно опускают, посредством гидроцилиндров 6 и 8 в нижнее положение. Затем ее подводят под рулон, который накатывается на заднюю стенку, и поднимают в вертикальное положение. Рулон накатывается на подающий транспортер 9. Аналогично загружают на заднюю стенку 7 второй рулон и поднимают до фиксированного положения, таким образом, чтобы исключить взаимодействие первого рулона со вторым. В таком положении кормораздатчик-измельчитель грубых кормов, сформированных в рулоны, транспортируется к месту раздачи, где осуществляется процесс раздачи корма из рулонов в кормушки [3].

От вала отбора мощности трактора в работу включается измельчающий барабан и одновременно продольный и выгрузной транспортеры. В результате взаимодействия продольного транспортера 9 с рулоном и поддерживающим валом 4, первый рулон приобретает вращательное движение вокруг своей оси, при этом, не контактируя со вторым рулоном. Сегменты измельчающего аппарата снимают слой кормового материала, измельчают его и выбрасывают под действием центробежной силы и потока воздуха на выгрузной транспортер, посредством которого грубый корм подается в кормушки животных. Регулировка степени измельчения корма осуществляется поворотом деки 10.

По мере измельчения и раздачи первого рулона, посредством гидроцилиндров 6 и 8, задняя стенка 7 со вторым рулоном поднимается в вертикальное положение, и второй рулон перекатывается на подающий транспортер 9, который подает рулон к измельчающему аппарату. Процесс измельчения и раздачи второго рулона возобновляется аналогично первому рулону.

Раздатчик-измельчитель, разработанный на основе предложенной классификации, универсальный, так как объединяет несколько технологических операций, таких как самопогрузка, транспортировка, измельчение и дозированная раздача корма сформированного в рулоны.
