Технические науки. Горное дело.
Участковый
маркшейдер Литвинова Мария Игоревна
УД АО АрселорМиттал
Темиртау ш. «Тентекская» .
Наблюдение
за сдвижением земной поверхности.
Караганди́нский у́гольный бассе́йн — один из крупнейших в мире угольных бассейнов.
Расположен на территории Казахстана, в пределах Казахского мелкосопочника.
Площадь
около 4 тыс. км2. В угленосных отложениях карбона мощность до 20 км
— до 30 рабочих пластов мощностью 0,2—18 м. Угли в основном каменные, марок ГЖ,
Ж, КЖ, К, ОС. Теплота сгорания на рабочее топливо 21 МДж/кг. Запасы свыше 90 млрд т. Добыча
главным образом подземным способом.
Основные
центры добычи — города Караганда, Сарань, Абай, Шахтинск.
С
сентября 2012 года по сентябрь 2013 года шахта «Тентекская» вела работы по
отработке лавы 212 д6-1-ю. В зону
влияния горных работ попадают 3 линии ЛЭП 6 кВ
от подстанции «Виллия» на ЮВС шахты «Тентекская» до ВФС
шахты «Казахстанская» длиной 650
м.
Подработка производилась на глубинах 412-473 м от
поверхности, вынимаемая мощность пласта m= 3,5 м, средний угол падения 16°, способ управления кровлей – полное
обрушение, время подработки с июля по сентябрь 2013 года.
Пласт Д6 с глубины 350м
относится к категории опасный по внезапным выбросам угля и газа, склонен к самовозгоранию, угольная пыль
взрывоопасна, природная газоностность
пласта 17-22 м3/т.
Непосредственная кровля представлена
слабыми аргиллитами и алевролитами.
Основная кровля представлена аргиллитами,
алевролитами и песчаниками.
Непосредственная кровля – неустойчивая, основная кровля -
среднеустойчивая.
Мощность песчаников кровли составляет от 1,5 до 22 м, крепость
песчаников составляет 55-60 мПА.
В
районе залегания песчаников в основной кровле и при подходе к ним возможно
повышенное давление на забой, интенсивный отжим угля от забоя, обрыв
угольной пачки и вывалы пород с
кровли.Почва пласта легкоразмокаемая, представлена темно-серыми, слоистыми, неустойчивыми аргиллитами с плоскостями
притирания, покрытыми каолинитом.
Пласт Д6 мощный, имеет сложное строение. Общая мощность
пласта составляет 5,15м. В пласте отмечается от трех до семи тонких(0,01-0,14м)
прослоев, представленных аргиллитом или
углистым аргиллитом. Наиболее выдержанный прослой (0,14м) приурочен к верхней
части пласта, им определяется верхняя пачка, мощность которой
непостоянная(0,9-0,95м).
Марка угля КЖ, зольность-25,5%, влажность-6,0%, выход
летучих-30,3%, обьемный вес чистого угля-1,53 т/м3,коэффициент
крепости угля-0,3-1,0 по шкале
Протодьяконова.
Характеристика
подрабатываемых объектов.
1. ЛЭП 6кВ от подстанции Виллия» на ВФВС шахты «Казахстанская» воздушного
исполнения:
- линия №1 двухцепная, опоры
железобетонные цилиндрической формы
высотой 17 м, длина пролета от 120
до 150 м;
- линии №2 и №3 одноцепные, опоры
железобетонные трапецевидного
сечения высотой 8 м, длина пролета
50 м. ЛЭП предназначена для подачи
электроэнергии на ВФВС шахты
«Казахстанская», состояние линий
удовлетворительное. Длина
подрабатываемого участка 650 м.
2. ЛЭП 6 кВ от подстанции «Виллия» на вакуумную шахты «Тентекская»
воздушного исполнения:
- линия №4 и №5 одноцепные,
опоры железобетонные трапецевидного
сечения, высотой 8 м, длина
пролета 50 м. ЛЭП предназначена для подачи
электроэнергии на вакуумную,
состояние линии удовлетворительное.
Длина подрабатываемого участка
550 м.

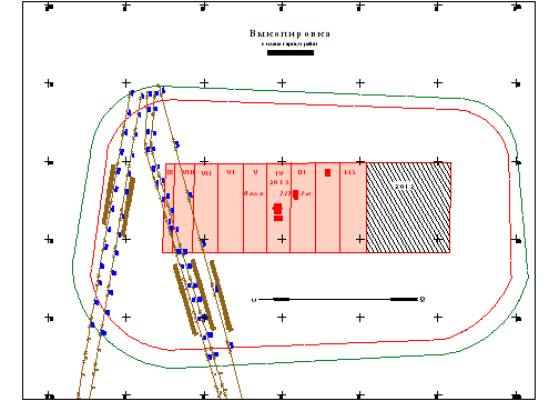

Выкопировка с плана горных работ.
Маркшейдерский отдел шахты «Тентекская» в период процесса
сдвижения вел систематические наблюдения за
техническим состоянием подрабатываемого участка ЛЭП, с помощью приборов
тахеометр Leica TCR – 407 и нивелираNA – 720.
Данные приведены в таблице.
Съемка ВЛ-6кВ
фид.№15, фид.№27 с ПС "Виллия" на ВФС ш."Казахстанская"
|
Дата съемки |
№ЛЭП и №столба |
Отметка репера |
Оседания,мм |
Отклонения по
вертикали,м |
|
|
по оси С-Ю |
по оси З-В |
||||
|
14.05.2013 |
1-1 |
474,868 |
- |
0 |
0 |
|
1-2 |
475,457 |
- |
1,42 |
0,42 |
|
|
1-3 |
475,453 |
- |
0,31 |
0,08 |
|
|
1-4 |
475,36 |
- |
0,45 |
0,25 |
|
|
1-5 |
474,44 |
- |
0,72 |
0,32 |
|
|
1-6 |
474,325 |
- |
0,48 |
0 |
|
|
2-1 |
474,431 |
- |
0,6 |
0,275 |
|
|
2-2 |
474,499 |
- |
0,3 |
0,1 |
|
|
2-3 |
474,696 |
- |
0,27 |
0,03 |
|
|
2-4 |
474,853 |
- |
0,01 |
0,15 |
|
|
2-5 |
474,907 |
- |
0,05 |
0,02 |
|
|
2-6 |
474,973 |
- |
0,06 |
0,01 |
|
|
2-7 |
474,997 |
- |
0,06 |
0,04 |
|
|
2-8 |
474,624 |
- |
0,055 |
0,1 |
|
|
2-9 |
474,642 |
- |
0,05 |
0,05 |
|
|
2-10 |
474,705 |
- |
0,15 |
0,03 |
|
|
2-11 |
474,241 |
- |
0,06 |
0,11 |
|
|
2-12 |
473,84 |
- |
0,2 |
0,07 |
|
|
2-13 |
473,685 |
- |
0,1 |
0,1 |
|
|
2-14 |
473,744 |
- |
0,1 |
0 |
|
|
2-15 |
473,993 |
- |
0,055 |
0,04 |
|
|
2-16 |
473,842 |
- |
0,03 |
0,08 |
|
|
3-1 |
474,639 |
- |
0 |
0,555 |
|
|
3-2 |
474,515 |
- |
0,07 |
0,09 |
|
|
3-3 |
475,248 |
- |
0,35 |
0,01 |
|
|
3-4 |
474,843 |
- |
0,05 |
0 |
|
|
3-5 |
474,983 |
- |
0,13 |
0,09 |
|
|
3-6 |
475,11 |
- |
0,15 |
0,04 |
|
|
3-7 |
474,79 |
- |
0,1 |
0,04 |
|
|
3-8 |
474,29 |
- |
0,18 |
0,21 |
|
|
3-9 |
474,771 |
- |
0,2 |
0,15 |
|
|
3-10 |
474,641 |
- |
0,23 |
0,15 |
|
|
3-11 |
474,042 |
- |
0,055 |
0,035 |
|
|
3-12 |
473,681 |
- |
0,065 |
0,045 |
|
|
3-13 |
473,692 |
- |
0,055 |
0,095 |
|
|
3-14 |
473,486 |
- |
0,21 |
0,1 |
|
|
3-15 |
473,515 |
- |
0,14 |
0,14 |
|
|
3-16 |
473,861 |
- |
0,14 |
0,055 |
|
|
Дата съемки |
№ЛЭП и №столба |
Отметка репера |
Оседания,мм |
Отклонения по
вертикали,м |
|
|
по оси С-Ю |
по оси З-В |
||||
|
09.09.2013 |
1-1 |
474,868 |
0 |
0 |
0 |
|
1-2 |
475,457 |
0 |
1,42 |
0,42 |
|
|
1-3 |
475,453 |
0 |
0,31 |
0,08 |
|
|
1-4 |
475,253 |
107 |
0,46 |
0,27 |
|
|
1-5 |
474,434 |
6 |
0,93 |
0,53 |
|
|
1-6 |
474,322 |
3 |
0,48 |
0 |
|
|
2-1 |
474,43 |
1 |
0,6 |
0,275 |
|
|
2-2 |
474,484 |
15 |
0,3 |
0,1 |
|
|
2-3 |
474,68 |
16 |
0,27 |
0,03 |
|
|
2-4 |
474,839 |
14 |
0,01 |
0,15 |
|
|
2-5 |
474,876 |
31 |
0,05 |
0,02 |
|
|
2-6 |
474,906 |
67 |
0,06 |
0,01 |
|
|
2-7 |
474,927 |
70 |
0,06 |
0,04 |
|
|
2-8 |
474,485 |
139 |
0,055 |
0,01 |
|
|
2-9 |
474,199 |
443 |
0,05 |
0,05 |
|
|
2-10 |
474,228 |
477 |
0,15 |
0,03 |
|
|
2-11 |
473,365 |
876 |
0,06 |
0,11 |
|
|
2-12 |
473,612 |
228 |
0,2 |
0,075 |
|
|
2-13 |
473,492 |
193 |
0,1 |
0,1 |
|
|
2-14 |
473,641 |
103 |
0,1 |
0 |
|
|
2-15 |
473,909 |
84 |
0,055 |
0,04 |
|
|
2-16 |
473,838 |
4 |
0,03 |
0,08 |
|
|
3-1 |
474,637 |
2 |
0 |
0,555 |
|
|
3-2 |
474,513 |
2 |
0,07 |
0,095 |
|
|
3-3 |
475,236 |
12 |
0,35 |
0,01 |
|
|
3-4 |
474,829 |
14 |
0,05 |
0 |
|
|
3-5 |
474,945 |
38 |
0,13 |
0,09 |
|
|
3-6 |
474,998 |
112 |
0,15 |
0,04 |
|
|
3-7 |
474,692 |
98 |
0,1 |
0,04 |
|
|
3-8 |
474,004 |
286 |
0,18 |
0,21 |
|
|
3-9 |
474,389 |
382 |
0,21 |
0,15 |
|
|
3-10 |
474,024 |
617 |
0,23 |
0,16 |
|
|
3-11 |
473,624 |
418 |
0,055 |
0,035 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3-12 |
473,472 |
209 |
0,065 |
0,045 |
|
|
3-13 |
473,513 |
179 |
0,055 |
0,095 |
|
|
3-14 |
473,393 |
93 |
0,21 |
0,11 |
|
|
3-15 |
473,399 |
116 |
0,14 |
0,14 |
|
|
3-16 |
473,84 |
21 |
0,14 |
0,055 |
|
|
Дата съемки |
№ЛЭП и №столба |
Отметка репера |
Оседания,мм |
Отклонения по
вертикали,м |
|
|
по оси С-Ю |
по оси З-В |
||||
|
14.11.2013 |
1-1 |
474,868 |
0 |
0 |
0 |
|
1-2 |
475,422 |
35 |
1,47 |
0,44 |
|
|
1-3 |
474,985 |
468 |
0,35 |
0,1 |
|
|
1-4 |
473,285 |
2075 |
0,6 |
0,31 |
|
|
1-5 |
474,043 |
397 |
1,5 |
0,83 |
|
|
1-6 |
474,198 |
127 |
0,5 |
0 |
|
|
2-1 |
474,427 |
4 |
0,6 |
0,275 |
|
|
2-2 |
474,479 |
20 |
0,302 |
0,1 |
|
|
2-3 |
474,674 |
22 |
0,27 |
0,03 |
|
|
2-4 |
474,827 |
26 |
0,01 |
0,16 |
|
|
2-5 |
474,83 |
77 |
0,055 |
0,04 |
|
|
2-6 |
474,863 |
110 |
0,065 |
0,01 |
|
|
2-7 |
474,863 |
134 |
0,07 |
0,055 |
|
|
2-8 |
474,177 |
447 |
0,065 |
0,15 |
|
|
2-9 |
473,568 |
1074 |
0,09 |
0,06 |
|
|
2-10 |
473,371 |
1334 |
0,17 |
0,03 |
|
|
2-11 |
473,185 |
1056 |
0,08 |
0,12 |
|
|
2-12 |
473,398 |
442 |
0,26 |
0,085 |
|
|
2-13 |
473,37 |
315 |
0,11 |
0,115 |
|
|
2-14 |
473,446 |
298 |
0,15 |
0,01 |
|
|
2-15 |
473,836 |
157 |
0,055 |
0,04 |
|
|
2-16 |
473,83 |
12 |
0,03 |
0,08 |
|
|
3-1 |
474,636 |
3 |
0 |
0,555 |
|
|
3-2 |
474,509 |
6 |
0,071 |
0,095 |
|
|
3-3 |
475,224 |
24 |
0,371 |
0,02 |
|
|
3-4 |
474,783 |
60 |
0,05 |
0 |
|
|
3-5 |
474,906 |
77 |
0,15 |
0,09 |
|
|
3-6 |
474,993 |
117 |
0,19 |
0,04 |
|
|
3-7 |
474,651 |
139 |
0,13 |
0,045 |
|
|
3-8 |
473,868 |
422 |
0,225 |
0,285 |
|
|
3-9 |
473,861 |
910 |
0,23 |
0,15 |
|
|
3-10 |
473,592 |
1049 |
0,265 |
0,17 |
|
|
3-11 |
473,197 |
845 |
0,055 |
0,035 |
|
|
3-12 |
473,378 |
303 |
0,065 |
0,045 |
|
|
3-13 |
473,469 |
223 |
0,056 |
0,095 |
|
|
3-14 |
473,264 |
222 |
0,22 |
0,115 |
|
|
3-15 |
473,357 |
158 |
0,14 |
0,145 |
|
|
3-16 |
473,813 |
48 |
0,14 |
0,055 |
|
|
Дата съемки |
№ЛЭП и №столба |
Отметка репера |
Оседания,мм |
Отклонения по
вертикали,м |
|
|
по оси С-Ю |
по оси З-В |
||||
|
18.06.2014 |
1-1 |
474,868 |
0 |
0 |
0 |
|
1-2 |
475,37 |
87 |
1,58 |
0,44 |
|
|
1-3 |
474,841 |
612 |
0,35 |
0,206 |
|
|
1-4 |
473,053 |
2307 |
0,955 |
0,327 |
|
|
1-5 |
473,78 |
660 |
2,22 |
0,83 |
|
|
1-6 |
474,026 |
299 |
0,5 |
0 |
|
|
2-1 |
474,427 |
4 |
0,6 |
0,56 |
|
|
2-2 |
474,479 |
20 |
0,36 |
0,55 |
|
|
2-3 |
474,653 |
43 |
0,27 |
0,03 |
|
|
2-4 |
474,827 |
26 |
0,01 |
0,22 |
|
|
2-5 |
474,83 |
77 |
0,055 |
0,04 |
|
|
2-6 |
474,863 |
110 |
0,065 |
0,03 |
|
|
2-7 |
474,749 |
248 |
0,08 |
0.055 |
|
|
2-8 |
474,025 |
599 |
0,065 |
0,088 |
|
|
2-9 |
473,333 |
1309 |
0,255 |
0,06 |
|
|
2-10 |
473,148 |
1557 |
0,17 |
0,03 |
|
|
2-11 |
472,917 |
1324 |
0,09 |
0,12 |
|
|
2-12 |
473,183 |
657 |
0,26 |
0,085 |
|
|
2-13 |
473,328 |
357 |
0,15 |
0,15 |
|
|
2-14 |
473,276 |
468 |
0,15 |
0,01 |
|
|
2-15 |
473,546 |
447 |
0,055 |
0,052 |
|
|
2-16 |
473,642 |
200 |
0,06 |
0,08 |
|
|
3-1 |
474,628 |
11 |
0,14 |
0,555 |
|
|
3-2 |
474,509 |
6 |
0,145 |
0,095 |
|
|
3-3 |
475,224 |
24 |
0,38 |
0,02 |
|
|
3-4 |
474,783 |
60 |
0,05 |
0 |
|
|
3-5 |
474,906 |
77 |
0,195 |
0,09 |
|
|
3-6 |
474,993 |
117 |
0,26 |
0,04 |
|
|
3-7 |
474,537 |
253 |
0,13 |
0,045 |
|
|
3-8 |
473,687 |
603 |
0,305 |
0,285 |
|
|
3-9 |
473,618 |
1153 |
0,28 |
0,15 |
|
|
3-10 |
473,349 |
1292 |
0,38 |
0,17 |
|
|
3-11 |
473,112 |
930 |
0,055 |
0,075 |
|
|
3-12 |
473,185 |
496 |
0,078 |
0,045 |
|
|
3-13 |
473,469 |
223 |
0,056 |
0,095 |
|
|
3-14 |
473,264 |
222 |
0,22 |
0,115 |
|
|
3-15 |
473,357 |
158 |
0,14 |
0,145 |
|
|
3-16 |
473,813 |
48 |
0,16 |
0,055 |
|
На основе данных измерений видно, что с
течением времени происходит сдвижние земной поверхности после отработки
лавы Д6 -1-Ю.
Литература:
Кушев Г. Л., Карагандинский угленосный
бассейн, [2 изд.], А.-А., 1963.
Маркшейдерское дело (в 2-х частях), Ушаков И.Н. (ред.), издательство: Недра 1989г.
