Строительство и архитектура

/4.Современные строительные материалы

К. т. н. Лукаш А.А. , студенты Свиридова Е.А., Уливанова Е.В.

Брянская государственная инженерно-технологическая академия (Россия)

Новый древесный слоистый теплоизоляционный материал

Основным видом применяемых в России утеплителей являются минераловатные изделия. Но кроме теплоизоляционных характеристик материала необходимо также учитывать их экологическую и технологическую безопасность для исключения воздействия вредных веществ, из которых они выполнены, на изолируемые поверхности, окружающую среду, организм человека или животного.

Минераловатные и стекловолокнистые материалы пылят при изготовлении, при монтаже и процессе эксплуатации. Поэтому их не применяют в жилых помещениях. Объем производства пенополистирола и других пенопластов составляет около 20% от общего объема производства теплоизоляционных материалов. Пенополистирол характеризуется низкой теплопроводностью - (0,03…0,04) Вт/(м· К) при плотности 15…40 кг/м³. Но пенополистирол относится к горючим материалам. В связи с этим его использование имеет ряд ограничений, связанных с требованиями пожарной безопасности.

В настоящее время отсутствуют эффективные теплоизоляционные материалы, которые отвечали бы экологическим и противопожарным требованиям. Древесные материалы обладают хорошими теплоизоляционными свойствами. А наличие в них воздушных прослоек будет способствовать дополнительному увеличению теплоизоляционных свойств. Таким клееным слоистым материалом, содержащим воздушные прослойки, является новый вид фанерной продукции - плита фанерная ячеистая (рисунок 1).

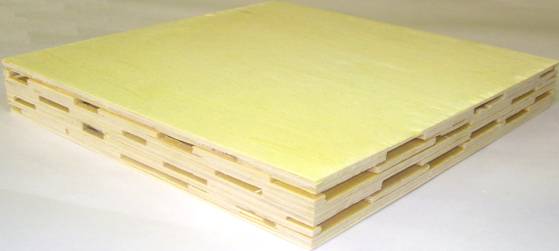

Рисунок 1 - Плита фанерная ячеистая

Плита фанерная ячеистая является новым видом фанерной продукции. Способ изготовление плиты фанерной ячеистой защищен патентом РФ [1]. Ее поперечный разрез представлен на рисунке 2.

Рисунок 2 – Поперечный разрез плиты фанерной ячеистой

Сборка этой фанерой плиты производится следующим образом. Наружные слои выполняют из полноформатного листа лущеного шпона размером, соответствующим формату (размеру) ячеистой фанерной плиты. Под углом 90° к направлению волокон наружного слоя укладываются полосы шпона с нанесенным на поверхность клеем, образуя первый внутренний слой. При этом интервал между полосками принимается меньше ширины полосы. На созданный таким образом первый внутренний слой укладывают второй слой из полос, расположенных под углом 90° к полосам первого внутреннего слоя и с такими же интервалами между полосами как на первом внутреннем слое. На второй внутренний слой укладывают третий слой из полос с нанесенным с обеих сторон клеем и расположенных под углом 90° к полосам второго внутреннего слоя. При этом полосы третьего слоя укладываются относительно полос первого внутреннего слоя со смещением, величина которого меньше разности между шириной полосы и интервалом между ними. Аналогично укладывают остальные внутренние слои, количество которых зависит от толщины ячеистой фанерной плиты и толщины отдельных слоев. Важным условием при изготовлении фанеры является обеспеченность качественным сырьем (наружные слои должны быть изготовлены из высших сортов шпона Е (элита) или 1.

Изготовление ячеистой фанерной плиты характеризуется меньшим расходом сырья и клеевых материалов, чем на обычную фанерную плиту. В лабораторных условиях кафедр «Технология деревообработки» и «Строительного производства» изготовлены опытные образцы и определен коэффициент теплопроводности стационарным методом прибором ИТП-МГЧ «100» согласно ГОСТ 7076-99. Коэффициент теплопроводности ячеистой фанерной плиты плотностью 530 кг/м³ составляет 0,081 Вт/(м·К), что в два раза ниже, чем у обычной фанерной плиты.

Таким образом, применение традиционных минераловатных и стекловатных материалов внутренней теплоизоляции помещений ограничено требованиями экологической безопасности. Они пылят при производстве, монтаже и при эксплуатации, а применение пенополистирола ограничено требованиями пожарной безопасности.

Ячеистые фанерные плиты могут быть использованы в строительстве. При меньшей материалоемкости они обладают высокими показателями тепло- и звукоизоляции за счёт наличия в их конструкции изолированных пустот, объём которых составляет до 30%.

Литература

1. Пат. RU 2252865 С1 В27 D 1/06, В 32 В 3/22 Слоистый древесный материал / Савенко В.Г., Лукаш А.А. № 200315692/03; Заявл. 08.12.2003; Опубл. 27.05.2005 Бюл. Новая папка№15.

Реферат

Предложен новый теплоизоляционный древесный слоистый материал для строительства - плита фанерная ячеистая, обладающая лучшими экологическими свойствами по сравнению с традиционными минераловатными теплоизоляционными материалами, приведены ее характеристики.

Ключевые слова

Строительство, материал, древесина, фанера, шпон, поверхность, теплоизоляция, теплопроводность.

Сведения об авторах

Лукаш Александр Андреевич родился в 1962 г., окончил в 1984 г. Брянский технологический институт, кандидат технических наук, доцент кафедры технологии деревообработки Брянской государственной инженерно-технологической академии. Имею более 40 печатных работ и 8 патентов в области технологии клееных материалов.

Служебный адрес: 241037, г. Брянск, проспект Станке Димитрова, 3.

Телефон (0832) 740398, (0832) Факс 746008, Домашний адрес: 241050,

г. Брянск, ул. Советская, д. 32 «А» кв.40. Тел. моб. 8-960-54-99-353.

Свиридова Екатерина Александровна, Уливанова Елена Владимировна - студенты 3 курса Брянской государственной инженерно-технологической академии.
