Влияние формы камеры сгорания на процессе смесеобразования, на токсичность и дымности отработавших газов в дизелях

Размеры цилиндров существующих дизелей имеют широкий диапазон (70 - 900 мм), на нижней границе которого перемешивание топлива с воздухом занимает временной интервал примерно в 10 раз меньший, чем в двигателях правого края диапазона, т.е. в крупных дизелях. Поэтому по мере уменьшения размеров двигателя требуется все более интенсивного перемешивание топлива с воздухом, чтобы завершить горение в пределах определенного углового интервала. В основанном, это логика приводит к различию форм ЕС во всем диапазоне размеров двигателя.

В малоразмерных дизелях для интенсификации смесеобразования применялись разделение КС (пред и вихрекамерние дизели), обеспечивающие низкую токсичность и дымность выпуска, что объясняется двухстадинной организации процесса сгорания, на первой стадии сгорание богатой смеси в предкамере, на второй стадии обеднения и сгорания смеси в основной камере с понижением температуры за счет расширения. Такое протекание процесса препятствует образованию NO_X на I стадии из-за недостатки кислорода, во второе – из-за понижение температуры. Однако следствием гидравлических и тепловых потерь при перетекании заряда в основную камеру является низкая экономичность. Достичь удовлетворительного уровня экономичности в дизелях с Д4<100 мм при вихрекамерным и предкамерным смесеобразованием трудно разрешима. Одновременно улучшит обе показатели (экологические и экономические) практически невозможно. Однако в первую очередь экономические соображения выдвинула на первый план неразделенные КС, выполняемые в поршне.

В КС дельтовидной формы, в отличие от разделенных КС имеет место объемно-пленочное смесеобразования, где движение воздушного заряда происходит из-за сжатие воздуха в надпоршневом пространстве, вследствие чего радиальное движение воздуха в указанном пространстве переходит во вращательную в КС тороидальной формы. Оказалось, что в таких КС тангенциальная подача воздушного потока ухудшает рабочий процесс и поскольку мешает тороидальному движению, поэтому в таких в КС тангенциальная подача не применяется/ а выхр создается воздуха на такте сжатия из надпоршневого пространства в объем через горловину с острыми кромками.

Во время впрыска топлива его определенная часть смешивается в воздушном потоке, а другая часть (50%) попадает на стенках конической поверхности, который обтекается воздушным потоком. Топлива, попадание на сменах испаряется и улучшает процесс смесеобразования. Тороидальный вихрь В КС с зауженной горловиной не требует дпольнительных потерь наполнения во впускном канале. Однако эго высокая интенсивность, обусловливающая удовлетворительные экономические показатели дизеля, сопряжена с повышенной теплоотдачей в горловину и ее перегревом. Поэтому подобные КС эффективный лишь при весьма умеренных уровнях форсирования дизелей.

В КС шаровой формы имеет место обтемно-планочное смесеобразование, форсунка установлено тык, что его направления не совпадает с направлением оси цилиндра, а угол между струи топлива и стенки КС небольшая. Поэтому основная доля вприскнутого топлива попадает на стенках КС и образует движущийся слои топлива, т. е. пленку, а минимальная часть топлива (≈10%) попадает в объем КС и образуется первые очаги самовоспламенения. В конце сжатия в надпоршневом объеме тангенциальное движение заряда переходит в радиальную, а в КС имеет место вращательное движение. Смесеобразование такого типа называют М процессам. При этом время смесеобразования завысить от температуры поверхности ЕС и от скорости движения воздушного потока. Есть возможность управлять процессом смесеобразования путем регулировки температуры поверхности ЕС (например, охлаждение поршня маслом и др.).

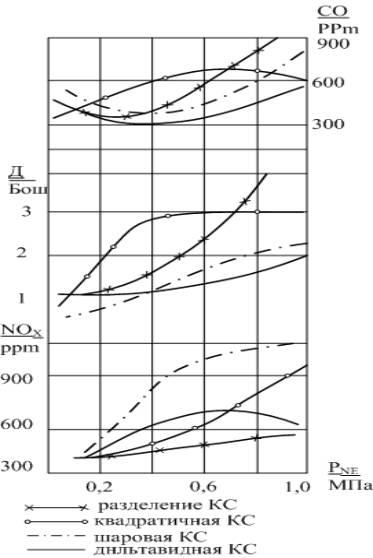

рис. 1. Изменение токсичных компонентов в зависимости от нагрузки и форми КС

Тороидально-квадратичние КС расположены в поршне и имеет форму квадрата с закругленными углами. Интенсивный впрыск под давлением обеспечивает энергичный удар топлива о стенки КС. Отраженные от стенки струи топлива подхватываются вихрем, который разрушается в углах ЕС с образованием мелкомасштабной турбулентности. Дизели с таким механизмом смесеобразования имел низкий уровень эмиссии вредных компонентов. При уменьшении радиуса закругления углов увеличивается квадратичность ЕС и происходит столкновение вихря и струи топлива о стенку камеры вблизи угла, в следствие чего ухудшается экономичность и повышается дымность, при этом минимальный уровень дымности наблюдается при направлении струй топлива по потоку. Визуализация топливных струй в КС показал, что при подаче топлива в угли квадратичной ЕС смесеобразование улучшается, несмотря на то, что вихрь в КС несколько ослабляется. Надо отметить, что дополнительная турбулизация заряда в дизелях с непосредственным впрыском всегда положительно сказывается на сокращении NO_X. В камерах сгорания с сужающейся горловинной интенсивность движения заряда существенно выше чем в других камерах, что подтверждает необходимость дополнительной турбулизации заряда в открытых камерах для эффективного снижения NO_X при высоком уровне экономичности.

Проведенные исследования позволяет сделать следующее выводы

1. Выхрекамерние и предкамерные дизели обеспечивают высоки экологические показатели, в них количества выбросов в разных веществ на 30% менше, чем в дизелях с непосредственным впрыском.

2. В связи ужесточением норм на вредные выброси преимущества отдается дизелям с пониженной токсичности.

3. В дизелях с непосредственным впрыском, найменшими уровнями дымности и вредных веществ отличаются те, в которых организовано интенсивное движение заряда перед Парийском топлива.

4. Дизели с ЕС имеющие сужающейся горловину обеспечивают хорошие показатели экономичности, дымности и вредных выбросов NO_X, CO, CH.
