Педагогические науки/1.Дистанционное образование.

Писарец С.П., Затока С.А., Бурченков Г.К.

Национальный технический университет Украины

«Киевский политехнический институт», Украина

Виртуальная лабораторная работа в среде NI LabVIEW

на тему: «Поверка многозначной меры индуктивности»

1. Постановка задачи

В наше время информационные технологии играют важную роль. Развитие их позволяет получать образование не выходя из дома, сидя за собственным компьютером. Кроме того, отсутствие современной лабораторной базы на кафедрах, что вызвало необходлимость создания дистанционных курсов и виртуальных лабораторных работ. На кафедре информационно-измерительной техники Национального технического университета «КПИ» проводится большая работа по организации и внедрению дистанционного обучения студентов. Разрабатывается подобный курс и оп дисциплине «Методы и средства измерений», который является обязательным при бакалаврской подготовке студентов.

В данной лабораторной работе была поставлена задача автоматизации поверки многозначной меры индуктивности. Автоматизация поверочных работ средств измерений во многих точках и при нормировании погрешности по двучленной формуле с/d, когда погрешность воспроизведения зависит от значения меры, решались и ранее различными способами. Применение программной среды LabView позволило решить эту задачу на новом уровне.

2. Описание решения задачи

Задача решена с использованием пакета LabView компании National Instruments.

В лабораторной работе выполняются три опыта:

Опыт 1. Определение начальной индуктивности.

Опыт 2. Определение сопротивления постоянному току.

Опыт 3. Определение действительного значения индуктивности всех значений, воспроизводимых мерой.

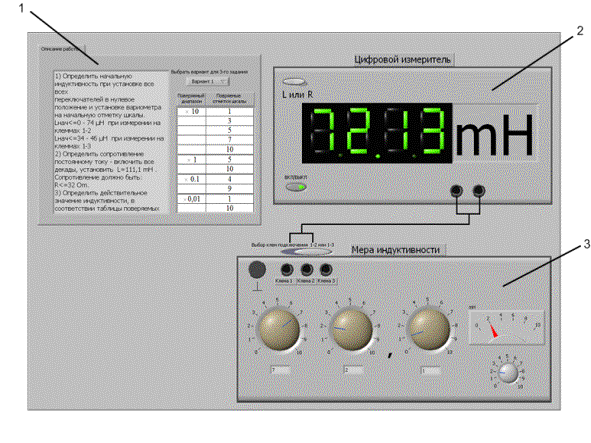

Макет рабочего стола лабораторной работы представлен на рисунке 2.1.

Рисунок 2.1– Макет рабочего стола по поверке меры индуктивности

На рабочем столе находяться:

1. Вскладка с описанием работы по поверке меры индуктивности, закладкой с выбором варианта и таблицы с данными по варианту

2. Поверяемая мера индуктивности

3. Цифровой измеритель

2.1 Вкладка с описанием работы

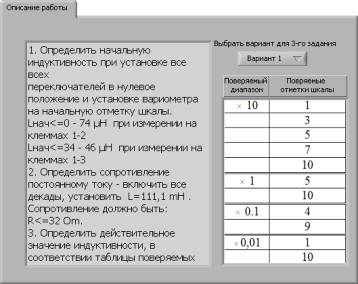

Внешний вид вкладки с описанием работы представлен на рисунке 2.2.

Рисунок 2.2– Внешний вид вкладки с описанием работы

В данной вкладке описан полный порядок выполнения работы по поверке меры индуктивности, который состоит из 3 пунктов. В ней также включены закладка с выбором варианта по работе (25 вариантов) и таблицы с данными по соответствующему выбранному варианту.

2.2 Мера индуктивности

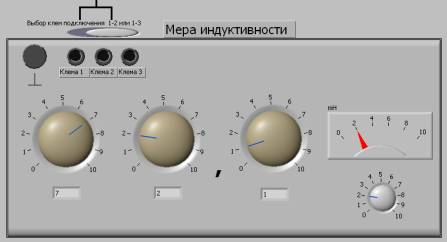

Внешний вид меры индуктивности представлен на рисунке 2.3.

Рисунок 2.3 – Внешний вид меры индуктивности

Мера индуктивности состоит из 3 клем к которым подключаеться кабель от цифрового автомата и 4 регулятора (4 декады) с помощью которых задаеться значение индуктивности. К самой младшей декаде подключен стрелочный индикатор.

2.3 Цифровой измеритель

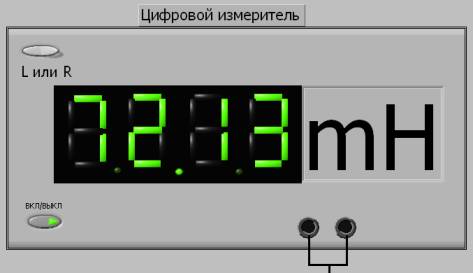

Внешний вид цифрового измерителя представлен на рисунке 2.4.

Рисунок 2.4 – Внешний вид цифрового измерителя

На цифровом измерителе присутствует кнопка включения и выключения прибора, регулятор переключения режима отображения L(индуктивности) или R(сопротивления) и цифровой семисегментный индикатор. Основной особенностю даного измерителя есть то, что на нем отображаеться размерность величин индуктивности и сопротивления в 3 режимах mH, µH, Оm.

3. Программные средства, что использовались.

Лабораторный практикум выполнен в среде Learning Space с использованием пакета National Instruments LabVIEW.

Для разработки лабораторной работы использовалась версия 8.2 LabVIEW.
