Смирнов С.Е, Егоров А.М., Смирнов С.С., Антышев И.А.
Национальный
исследовательский университет «МЭИ», Россия
РАЗРАБОТКА ПОЛИМЕРНОГО ЭЛЕКТРОЛИТА
ДЛЯ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА
Выпускаемые
и эксплуатирующиеся в настоящее время химические источники тока (ХИТ) имеют достаточный ресурс, но низкую удельную
энергию и содержат высокотоксичные материалы или обладают высокой энергоемкостью и небольшим ресурсом, поэтому
в настоящее время ведутся разработки новых систем, таких как литиевые. В
настоящее время литиевые ХИТ выпускаются с жидкими электролитами, которым
присущи определенные недостатки: помимо неудобств работы с ними, им свойственна
электрохимическая деструкция, которая приводит к снижению удельных
параметров ХИТ, а также его ресурса и
сохраняемости [1,2]. Вследствие этого в
настоящее время проводятся интенсивные исследования по замене жидкого
электролита на твердополимерный (ТПЭ).
В настоящей работе в качестве полимерной матрицы использован аморфный
жесткоцепной полимер - перфторполиэфир.
Проведенные экспериментальные
исследования ТПЭ показали, что значение его электропроводности существенно зависит как
от условий приготовления, так и
от состава и структуры самого электролита. При получении ТПЭ, отличавшихся массовым содержанием перхлората лития, варьировали
температуру и время сушки. По мере увеличения
продолжительности термообработки при постоянной температуре электропроводность
ТПЭ независимо от содержания соли лития сначала увеличивается, а затем, пройдя
через максимальное значение, начинает уменьшаться. Такое поведение
электрической проводимости можно объяснить тем, что при недостаточной
продолжительности термообработки готовые пленки ТПЭ содержат в своей структуре
определенную долю неиспарившегося растворителя и не растворившейся в полимере соли.
Точка максимума соответствует полному растворению соли лития в полимерной
матрице с одновременным абсолютным испарением растворителя, при этом дальнейшая
термическая обработка должна приводить лишь к ухудшению механических и
адгезионных свойств пленок ТПЭ. Проведенные
исследования твердополимерного электролита показали, что на его
электропроводность существенно влияет
концентрация перхлората лития в
полимерной матрице. Представленные на рисунке 1 результаты свидетельствуют о том, что эта
зависимость имеет экстремальный характер.
σ,
См/см

СLiClO4,
%

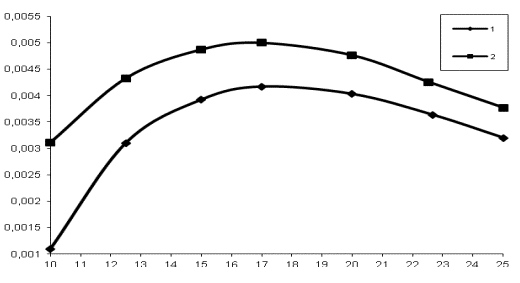

Рис.1.Зависимость
удельной электропроводности ТПЭ от содержания перхлората лития в смеси соль-полимер.1 – механическое
перемешивание;
2 – ультразвуковое перемешивание.
Увеличение
концентрации соли до 17 % обеспечивает рост числа носителей заряда, что и
способствует повышению проводимости твердополимерного электролита. С
другой стороны, так как растворителем
является матрица полимера, при
увеличении концентрации перхлората лития возможна ее сшивка, которая снижает подвижность полимерных цепей и,
соответственно, приводит к уменьшению
проводимости твердополимерного электролита. Замена механического перемешивания
раствора компонентов электролита на ультразвуковое практически не сказывается
на структурных параметрах пленок электролита, наиболее гомогенное
нанодисперсное состояние по-прежнему имеет место при 17 % содержании
солевого компонента, при этом, однако, наблюдается повышение электропроводности
от 4,3×10-3 до 5,0×10-3 См/см.
В
области исследованных концентраций соли лития температурная зависимость
проводимости в аррениусовских координатах имеет типичный для ТПЭ вид дуги с
небольшой кривизной, что характерно для модели свободного объема. Обратимость
процесса заряда-разряда в системе Li- ТПЭ- Li исследовалась на протяжении 350
циклов. Разряд проводился на 100% зарядной емкости при плотностях тока 0,25-1,50
мА/см2 и глубине циклирования до 60 Кл/см2 . Установлено, что в
процессе заряда-разряда как поляризационные характеристики Li-
электрода,
так и зависимости падения омического сопротивления на границе электрод -
электролит существенно изменяются. Следует отметить как снижение поляризации
литиевого электрода, так и потерь на межфазной границе. Этот эффект можно
объяснить улучшением адгезии ТПЭ к поверхности Li- электрода, а также изменениями на самой поверхности в процессе
заряда-разряда. Таким
образом, разработанный ТПЭ обладает высокой электропроводностью и адгезией при 298К и значительно превосходит
существующие отечественные и зарубежные аналоги.
Работа
выполнена при финансовой поддержке стипендии Президента Российской Федерации
для молодых ученых.
Литература.
1.Смирнов С.С. Перспективные
материалы литиевых аккумуляторов // Наукоемкие технологии.2015.Т.16.№ 1.С.58-64.
2. Пуцылов И.А, Смирнов К.С., Егоров А.М., Смирнов
С.Е. Перспективные электродные материалы литиевых источников тока. М.2015.
Изд-во «Компания Спутник+».88 с.
