«Молниезащита подстанций 35 и 110 кВ Елабужских Электрических Сетей»

КАЛИМУЛЛИН М. Ф., КГЭУ, г. Казань

Науч. рук. д-р физ.-мат. наук, проф. УСАЧЕВ А. Е.

Возросшие требования к защите объектов различного назначения от прямого удара молнии (ПУМ) и ее вторичных проявлений привели к необходимости критической оценки действующих отечественных и зарубежных нормативных документов, регламентирующих проектирование молниезащиты с заданным уровнем надежности.

В работе идет речь о сравнении параметров зон защиты стержневых молниеотводов при расчете по различным методикам, с целью обеспечения единства требований при проектировании молниезащитных устройств с заданным уровнем надежности молниезащиты. Расчет производился по трем действующим методикам: МЭК, СО, РД. По полученным результатам была выбрана методика СО как более точно находящая зону защиты молниеотвода. Также результаты исследований показали необходимость разработки единого подхода к расчету и выбору параметров молниеотводов.

В качестве объекта исследования были выбраны подстанции Елабужских Электрических Сетей (в количестве 48 штук). Были рассчитаны зоны защиты подстанций. На рис.1 показаны зоны защиты подстанций. Даны рекомендации по молниезащите подстанций.

Научной новизной данных исследований является написание на языке программирования Delphi и создания рабочей программы по расчету зон защиты парных молниеотводов различных высот. До этого времени расчет осуществлялся для молниеотводов одинаковой высоты. Ниже представлен рисунок программы (рис.2).

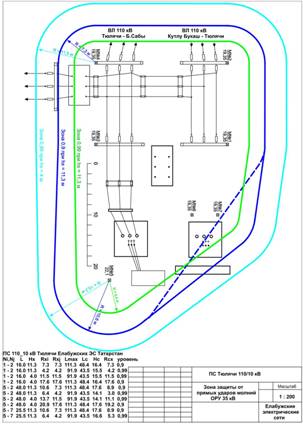

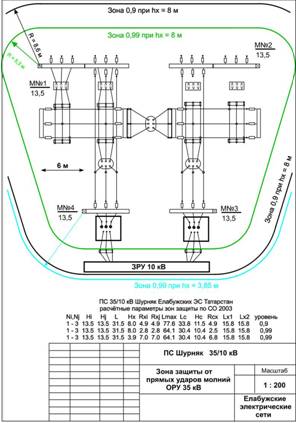

Рис.1 Зоны защиты молниеотводов.

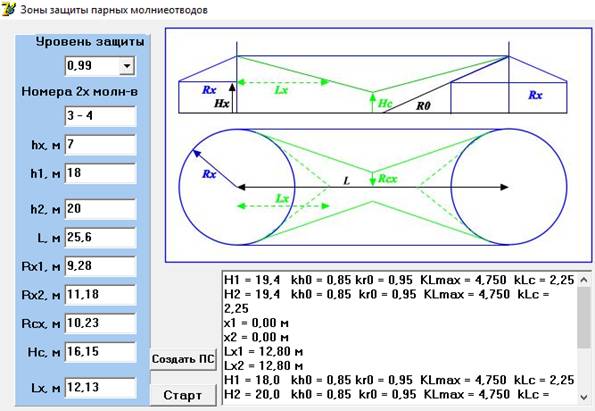

Рис.2 Программа для расчета зон защиты парных молниеотводов.

Разработанная программа позволит с большей точностью рассчитать зоны защиты подстанций, что приведет к безаварийной работе и долгому сроку службы, обезопасив их от прямых ударов молнии.
