Изжанов Е.
К.
ОБЗОР И АНАЛИЗ ПРОЕКТИРОВАНИЯ
НАКЛОННО - НАПРАВЛЕННОГО
БУРЕНИЯ СКВАЖИН
По существующим данным о пробуренных скважинах известно, что на
территории геологические стратификации старых скважин одинаковы, еще давление
пор в пластах в одном слое одинаково. С учетом конструкции настоящей скважины,
текущего технического уровня контролирования траектории используют бурение
горизонтальной скважины для осуществления цели добычи остальной нефти в
скважине и повышения скорости добычи.
Требование к буровому
раствору
Для бурения скважины с глубиной больше 430м, у нас нет требования к
раствору, а поставим услуги бурения под принципом «безопастности и быстрого
бурения». Но для бурения скважины с глубиной меньше 430м должны отвечать требованию каротажа и испытания,
надо контролировать плотность раствора для соблюдания баланса. Если подземные
ситуации сложные, то только после разрешения надзора Заказчика начинаем бурить
скважины.
Качество тампонажа
По стандартам SY/T6592-2004 нефтегазной промышленности КНР «оценки качества тампонажа» и SY/5467-92 «провила испытания под давлением колонн» поставим услуги
тампонажа, а когда стандарты не совпадают с условиями РК, то последовать за
стандартами РК.
1 коэффициент выхода
тампонажа-100%, рейтинг одного раз достигает до 100%.
2 от дна до уровени
нефтяного пласта не меньше 15m, или отвечать требованию к проектированию
искусственного дна, которое подтверждает оператор.
3 при тампонаже пласт
вернется до уровени по требованию, на самом деле, от уровени пласта не меньше
50м. В том числе, стандартный цементирующий цемент в скважине с глубиной меньше
2000м повернется не меньше 10м, а в скважине с глубиной больше 2000м повернется
не меньше 20м.
4 на основании испытания цемента, определять время ожидания замораживания
в проектировании тампонажа. Принцепом данной операции является время не меньше
24часов при каротаже, чтобы прочность цемента при кольцевом пространстве
полностью развился. Проверяем качаство тампонажа для скважины из цемента с
обычным прочностем, когда амплиту звука меньше 15%, то скважина считается
качественной, а амплиту звука в предел 10-30%, скважина стандартная, а высше
30%, то скважина нестандартная.
5 в экс. Колонне
используем воду для испытания давления, когда давление воды ровно 70% мин.
сопротивления колонны, кроме того, в течение 30 мин., давление не больше 0.5MPa при испытании под давлением. [1- 4].
1 Проектирование конструкции ствола скважины

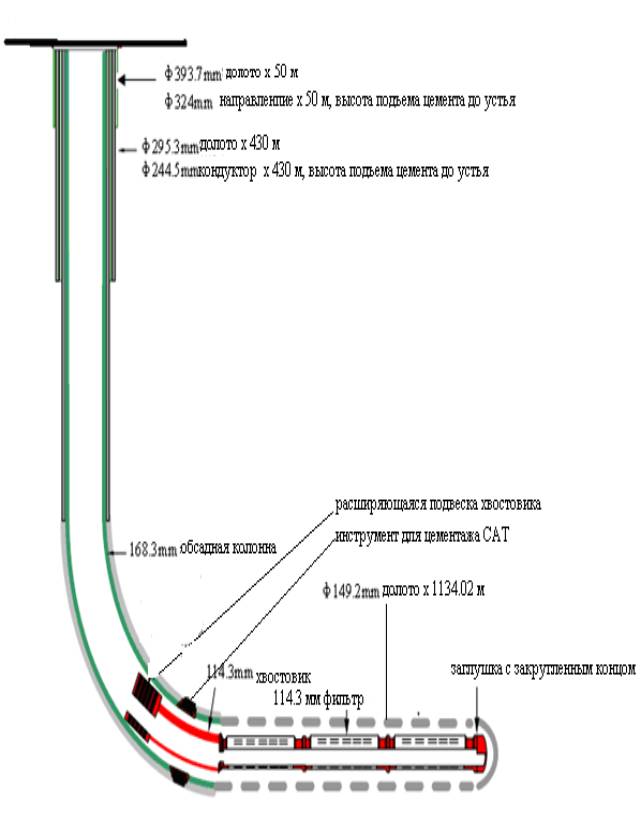

Рис.1- Проектирование конструкции ствола скважины
2 Разъяснение проектирования
конструкции ствола скважины
Таблица -1 - Проектные данные конструкции ствола
|
Наименование колонны |
Размер долота (m） |
Типы ствола |
Интервал （м） |
Размер обсадной колонны (мм) |
Глубина спуска колонны （m） |
Подъем цемента (m） |
Интервал цементажа（m） |
Примечание |
|
Направление |
Ф393.7 |
вертикальный |
0-50 |
Ф324 |
50 |
До земли |
50 |
|
|
Кондуктор |
Ф295.3 |
вертикальный |
0-430 |
Ф244.5 |
430 |
До земли |
430 |
Обычный тампонаж |
|
Экс. колонна |
Ф215.9 |
вертикальный |
430－670 |
Ф168.3 |
0-934.37 |
До земли |
934.37 |
Обычный тампонаж |
|
Интервал набора кривизны |
670－934.37 |
Ф168.3 |
||||||
|
Фильтр в продуктивной части |
Ф114.3 |
горизонтальный |
934.37－1134.02 |
Ф101.6 |
904.37－1134.02 |
／ |
／ |
Фильтр |
3 Разъяснение проектирования
конструкции ствола скважины
Таблица - 2 - Разъяснение конструкции скважины
|
Очередь бурения |
Размер долота（mm |
Разъяснение проектирования |
|
Бурение под кондуктор |
Ф295.3 |
Бурить под кондуктор Ф295.3mm до 430м, и спускать кондукторΦ244.5мм, затем поставить тампонаж через обычный
тампонаж, и раствор вернется до земли. Закреплять верхний рыхлый пласт для безопастности бурения следующего ствола. |
|
Бурение под тех. колонну |
Ф215.9 |
Бурить под тех. колонну Φ215.9mm до глубины проектной
точки А, спустить экс. колонну Φ168.3mm, использовать обычную технику тампонажа, высота подъема цемента до
устья |
|
Бурение под экс.колонну |
Ф 149.2 |
В горизонтальном интервале
спустить Ф 114.3 мм фильтр, закончить скважину с помощью расширяемой подвески
хвостовика |
|
Примечание: （1）обеспечить качество ствола, качество тампонажа и подземной
безопастности; （2）по проектированию выполняем возврат цемента, а для некачественных
скважин после проверки амплитуды звука или каротажа, принимаем меры, чтобы
качество тампонажа и возврат раствора стали стандартынми, после этого,
поставим скважины. （3）данная скважина горизонтальная, так как при бурении вертикального
ствола регулируем данные бурения и комбинацию бурильных инструментов, затем
измеряем одноточечным и многоточечным инструментами и строго контролируем
кризину и азамут для успешного бурения наклонно-направленной скважины. （4）при бурении регулируем плотность раствора и выполняем контроль
скважины во избежание выброса и аварии. |
||
Проектирование траектории горизонтальной скважины
Таблица - 3 - Проектирование профиля бокового горизонтального ствола скважины
|
Глубина （m） |
Кривизна （°） |
Азимут （°） |
Вертик. глубина （m） |
+N/-S （m） |
+E/-W （m） |
Видимое горизонтальное смещение （m） |
Коэффициент изменений всего угла (°/30m) |
Набор кривизны (°/30m) |
Коэффициент
изменения направления (°/30m) |
|
670 |
0 |
201.48 |
670 |
0 |
0 |
0 |
0 |
0 |
0 |
|
690 |
7.07 |
201.48 |
689.95 |
-1.15 |
-0.45 |
1.1 |
10.6 |
10.6 |
0 |
|
720 |
17.67 |
201.48 |
719.21 |
-7.12 |
-2.8 |
6.85 |
10.6 |
10.6 |
0 |
|
750 |
28.27 |
201.48 |
746.79 |
-17.99 |
-7.08 |
17.33 |
10.6 |
10.6 |
0 |
|
780 |
38.87 |
201.48 |
771.76 |
-33.41 |
-13.15 |
32.17 |
10.6 |
10.6 |
0 |
|
800.37 |
46.06 |
201.48 |
786.77 |
-46.19 |
-18.18 |
44.48 |
10.6 |
10.6 |
0 |
|
804.42 |
46.06 |
201.48 |
789.58 |
-48.91 |
-19.25 |
47.09 |
0 |
0 |
0 |
|
810 |
47.82 |
203.16 |
793.39 |
-52.68 |
-20.8 |
50.78 |
11.5 |
9.426 |
9.018 |
|
840 |
57.58 |
210.83 |
811.57 |
-73.84 |
-31.69 |
73.06 |
11.5 |
9.764 |
7.665 |
|
870 |
67.72 |
216.96 |
825.34 |
-95.88 |
-46.58 |
98.88 |
11.5 |
10.136 |
6.131 |
|
900 |
78.05 |
222.24 |
834.17 |
-117.91 |
-64.85 |
127.21 |
11.5 |
10.334 |
5.288 |
|
930 |
88.48 |
227.14 |
837.68 |
-139.05 |
-85.78 |
156.91 |
11.5 |
10.426 |
4.894 |
|
934.37 |
90 |
227.84 |
837.74 |
-142 |
-89 |
161.28 |
11.501 |
10.446 |
4.814 |
|
960 |
90 |
227.84 |
837.74 |
-159.2 |
-108 |
186.91 |
0 |
0 |
0 |
|
990 |
90 |
227.84 |
837.74 |
-179.34 |
-130.23 |
216.91 |
0 |
0 |
0 |
|
1020 |
90 |
227.84 |
837.74 |
-199.47 |
-152.47 |
246.91 |
0 |
0 |
0 |
|
1050 |
90 |
227.84 |
837.74 |
-219.61 |
-174.71 |
276.91 |
0 |
0 |
0 |
|
1080 |
90 |
227.84 |
837.74 |
-239.75 |
-196.95 |
306.91 |
0 |
0 |
0 |
|
1110 |
90 |
227.84 |
837.74 |
-259.88 |
-219.19 |
336.91 |
0 |
0 |
0 |
|
1134.02 |
90 |
227.84 |
837.74 |
-276.01 |
-237 |
360.93 |
0 |
0 |
0 |
Примечание:
вертикальная глубина с вкладышем бурового станка: 5м.
Проекция
спроектированной траектории горизонтального ствола скважины

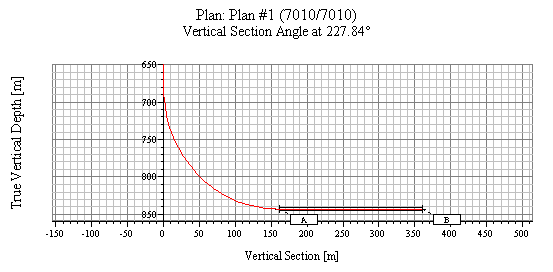

Рис.2.- Схема вертикальной проекции траектории
горизонтального ствола скважины

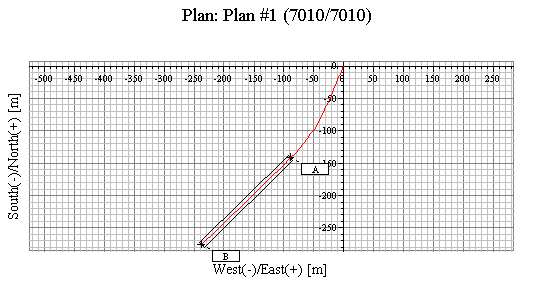

Рис.3. - Схема горизонтальной проекции траектории горизонтального ствола скважины
Литература
1.
Вацалевский Э.С., Булекбаев З.Е.,
Шахабаев Р.С. и.др. Месторождения нефти и газа Казахстана, Справочник.- Алматы:
2005г.
2.
Ганджумян Р.А., Калинин А.Г., Сердюк Н.И. Расчеты в
бурении / Справочное пособие-М.: РГГРУ, 2007- 664с.
3.
Калинин А.Г. Бурение нефтяных и газовых скважин. –М.:
РГГРУ, 2008-848 с.
4.
Заурбеков С.А., Федоров Б.В. Направленное бурение.
Алматы. КазНТУ 2015г.
