УДК 622.02+532.5



К.ф.-м.н. А.Г.Танирбергенов, магистрант Ергалиев,

магистрант Мураткажин Д, магистрант Карабалиев Е.Н.

Казахский национальный технический университет им. К.И. Сатпаева

 Алматы, Казахстан  е-mail:  tan.amanjol@mail.ru



ЧИСЛЕННЫЙ МЕТОД В ПЕРЕМЕННЫХ ФУНКЦИЯ ТОКА – ВИХРЬ ДЛЯ ИССЛЕДОВАНИЯ  ЗАДАЧИ О ГРАВИТАЦИОННОЙ НЕУСТОЙЧИВОСТИ  СИЛЬНОВЯЗКОЙ  НЕСЖИМАЕМОЙ ЖИДКОСТИ



Введение.

Многие медленные технологические и природные процессы изучаются на модельных уравнениях гидродинамики неоднородной вязкой несжимаемой жидкости.  Среди подобных исследований особое место занимает задача изучения ползущих  движений  в поле силы тяжести. К ним относятся задача изучения условий формирования солянокупольных структур и мантийных диапиров в земной коре, которое имеет большое научное и практическое значение, поскольку с последними связано распределение нефти и газа, а также полезных ископаемых в земной коре.   Возникновение этих структур геологи связывают с действием гравитационных сил,  когда первоначально пластообразно залегавшие более легкие соляные породы  поднимаясь,  внедрялись в вышележащую толщу осадочных горных пород в виде соляных куполов (гравитационная неустойчивость). Такой процесс называется течением; он настолько медленный, что заметно проявляется только  в геологическом масштабе времени [1, 2]. В природных условиях соль - твердое кристаллическое тело,  под длительной постоянной нагрузкой ведет себя как очень вязкая несжимаемая жидкость и деформируется без разрушения. Для исследования движения соляного купола, обычно,  используется модель неоднородной сильновязкой несжимаемой жидкости. Процесс возникновения и роста соляного купола условно можно разделить на две стадии, линейную и нелинейную. На линейной стадии изучаются небольшие деформации соли; эта стадия достаточно подробно изучена рядом авторов аналитическими методами. Для исследования нелинейной стадии – стадии развитого соляного купола – используются только численные методы. Работы в этом направлении немногочисленны и они ограничены  в основном рассмотрением численных методов в переменных скорость – давление [6-8].

 В данной работе для исследования гравитационной неустойчивости сильновязкой жидкости предлагается численный метод в переменных функция тока – вихрь.

         Постановка задачи. Начально-краевая задача, описывающая движение неоднородной сильновязкой  несжимаемой жидкости в поле силы тяжести в плоской постановке,  формулируется следующим образом.  В прямоугольной области W  требуется определить вектор скорости   давление  плотность  в момент времени  удовлетворяющих системе уравнений

                                                                                              (1)

                                                                                        (2)

                                                                                                                (3)

                                                                                          (4)

начальным и граничным условиям на границе W

                                                     (5)

                                                                                          (6)

Здесь  - динамическая вязкость среды,  соответственно горизонтальная и вертикальная составляющие скорости. По приведенным ниже формулам

                                 ,    ,                                                                    (7)

                                                                                                              (8)

введем соответственно функцию тока  и вихрь . Дифференцируя уравнение  (1) по , уравнение (2) по  и,  вычитая  из уравнения (1) уравнение (2) с учетом (7), (8) получим вместо системы уравнений (1)-(3) равносильную ей систему уравнений в переменных функция тока и вихрь

                                                                                                  (9)

                                                                                                      (10)

         Запишем уравнения (9), (10), (4),  начальное и граничное условия (5), (6) в безразмерном виде с помощью следующих обозначений



                      ,  ,   ,  ,

                     ,                                                                    (11)



и для простоты записи опустив штрихи в безразмерных переменных:

                                                                                                     (12)

                                           ,                                                              (13)

                                                                                                  (14)

                                                             (15)

                                                                                                  (16)

Коэффициент  равен отношению числа Рейнольдса к числу Фруда,  Здесь  – ускорение свободного падения, характерные параметры среды,   соответственно плотность, кинематическая вязкость, скорость и линейный  размер области. В задачах гравитационной неустойчивости отсутствует характерный масштаб скорости, поэтому в качестве последнего  в работе принимается вязкая скорость  , где n – произвольное число. Выбирая n определенным образом, получим необходимый масштаб скорости рассматриваемой модели.

         Численный метод решения. Пусть исследуемая область течения Ω покрыта равномерной по x и y  сеткой ячеек:



где размеры шагов сетки, число ячеек сетки соответственно в направлениях x и y [4].  Для численного решения уравнений (12), (13) рассмотрим конечно-разностную схему [5]:

                                                                              (17)

                                                                                                        (18)

Уравнения (17), (18) рассматриваются в точках    разнесенной сетки . Здесь  итерационный параметр.  В уравнениях верхний индекс обозначает временной слой, а  номер итераций. Граничные условия для функции тока имеют вид

                                             ,      .                                                  (19)

Это следует из условий (16). Граничные условия для вихря получатся  из уравнения (18) при рассмотрении его на границе и аппроксимации функции тока в приграничных точках, и учета условий (19) [5]. Например, для границы  имеем

                                         .                                                      (20)

         Для численного решения уравнений (17), (18) с граничными условиями соответственно (20), (19)  используется метод верхней релаксации.

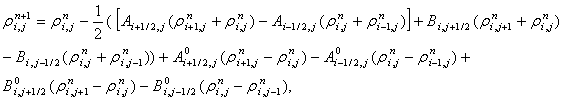

         Для численного решения уравнения (14) используется консервативная схема разности против потока [6], которая  записывается следующим образом:





     (21)









где     ,    ,

         ,   .

         Шаг по времени  выбирается с учетом устойчивости и монотонности схемы:

               .                                                                 (22)

         Итак, алгоритм решения разностной задачи (17) – (21) следующий.

1. Совместно решаются уравнения (17), (18) вплоть до установления итерационного процесса, т.е. пока  . Это означает, что на n – временном слое найдены значения функции тока и вихря, т.е.  и .

2. Численным дифференцированием определяются значения скоростей по формулам

                ,

3. Из уравнения (21)  явным образом находим  с учетом условия устойчивости и монотонности схемы.

         Аналогично, определяются все величины  ( вплоть до необходимого  слоя по времени.  Рассмотренный численный метод пригоден при любых распределениях вязкости и плотности, характерных для осадочного чехла в природных условиях.

         Обсуждение результатов расчета. Для численного исследования гравитационной неустойчивости соляного массива рассмотрена модель двухслойной среды, в случае,  когда менее плотный слой (соль) расположен под более плотным слоем (надсолевыми породами). В модели считается, что каждый слой однороден по плотности и различные слои могут быть разной мощности (высоты), плотности. Нумерация слоев принята сверху вниз. Параметры каждого слоя записываются с нижним индексом, обозначающим его номер, например,   соответственно, плотность и мощность второго слоя,         т. е. соли. Вязкость во всей двухслойной среде одинакова и равна Если в рассматриваемой модели границы раздела слоев ровные, то в области сколь угодно долго наблюдается неустойчивое равновесие. Это связано с тем, что горизонтальная составляющая градиента давления в области равна нулю. Для куполообразования необходимы неровности на границах раздела слоев. Разработанным выше численным методом был проведен расчет указанной  численной модели. На рисунках 1а - е  показана эволюция границы раздела слоев в процессе неустойчивости. Первоначальная неровность в виде небольшого вздутия представлена на           рис. 1 а. Размеры области и время развития гравитационной неустойчивости  приведены на рисунках в безразмерном виде.





                       a) t=0.0                                                         б) t=0.5





                     в) t=0.8                                                         г) t=1.2





                      д) t=1.6                                                         е) t= 2.0



         Рисунок 1а-е – Эволюция границы раздела слоев в процессе гравитационной неустойчивости.  Параметры модели:

         Из рисунков видно, что со временем из заданного первоначального возмущения формируется соляной купол путем оттока соли из основного материнского пласта в этот купол. И, наоборот,  тяжелый надсолевой слой  опускается вниз, выталкивая при этом соляной массив наверх. Происходит перераспределение масс. Видно также образование на краю прогибов вторичных куполов, которые  наклонены в сторону первичного купола. Это связано с тем, что на вертикальных границах области (как и везде) заданы условия жесткого сцепления (16).

         Следует отметить, что аналогичные результаты получены автором ранее с помощью численного метода в переменных скорость – давление [8]. Преимуществом вышеуказанного численного метода в переменных функция тока – вихрь является простота использования и быстрая сходимость итерационного процесса, т.е. экономия машинного времени. Это преимущество особенно  существенно, когда исследуется гравитационная неустойчивость в больших  по размеру областях.



Список литературы

1. Косыгин Ю.А. Основы тектоники нефтеносных областей. М.:  Гостоптехиздат, 1952, 511с.

2.  Рамберг Х. Сила тяжести и деформаций в земной коре. Пер. с англ. –М.: Недра, 1985, 400с.

3.  Белоцерковский О.М. Численное моделирование в механике сплошных сред. М.: Наука, 1984, 520c.

4.   Роуч Х. Вычислительная гидродинамика. М.: Мир, 1980, 616с.

5.  Пасконов В.М., Полежаев В.И., Чудов Л.А. Численное моделирование процессов тепло- и массообмена -  М: Наука, 1984, 288с.

6  Woid W.D., Neugebauer H.J. Finite element models of density instabilities by means of bicubic spline interpolation.-Phys. Earth Planet. Inter., 1980, v. 21, p. 176-180.

7 Zaleski S., Julien P. Numerical simulation of Rayliegh-Taylor instability for single and multiple salt diapirs // Tectonophysics. 1992. V. 206.  p. 55-69.

8.   Орунханов М.К., Танирбергенов А.Г. Численное моделирование процесса формирования нефтяных соляных куполов. // Нефть и газ, 2000, №2, с. 25-37.
