УДК 621.867

АНАЛИЗ КОНСТРУКЦИЙ ПНЕВМОПЕРЕГРУЖАТЕЛЕЙ

Авторы: Рахимова Д.Б. - магистрант Костанайский государственный университет им. А.Байтурсынова

В данной статье приведен анализ существующих конструкций пневмоперегружателей, являющимися передовыми погрузчиками для зерна на данный момент, основным движущим элементом которой является поток воздуха, находящийся под определенным давлением. Также показаны их преимущества над механическими погрузчиками зерна. Анализ научно – технической литературы показывает, что современные тенденции развития науки и техники в области транспортировки зерна направлены на снижение травмирования зерна путём применения щадящих рабочих органов, одним из которых является пневмотранспорт. Были приведены основные технические характеристики, которые наглядно показали основные достоинства пневмомашин. Кроме того, были приведены различные конструкции пневмоперегружателей и их особенности. Был показан основной принцип работы и технологическая схема работы. Рассмотрены работы различных пневмоперегружателей можно сделать вывод, что они могут использоваться на различных технологических процессах такими как, очистка зерна от легких примесей, сушка и протравливание зерна. Сделан вывод о наиболее подходящим по конструктивным параметрам и техническим характеристикам пневмоперегружателе для его оптимальной работы и работе по совмещенной с другими технологическими операциями, такими как: сушка, очистка, протравливание, технологии.

Ключевые слова: пневмоперегружатель, воздушный поток, всасывающий контур, транспортный контур.

ANALYSIS OF DESIGHS OF PICK-AND-PLACE SYSTEMS

Authors: N. Scherbakov - Ph.D., assistant professor of cars, tractors and cars Kostanai State University. A.Baitursynov

Rakhimov DB - Сandidate for master's degree Kostanai State University. A.Baitursynov

This article provides an analysis of existing designs of pick-and-place systems which are advanced loaders for grain at this moment. The main driving element is the air flow, which is under a certain pressure. There are also shown the advantages over mechanical loaders of grain. Analysis of the scientific - technical literature shows that current trends of science and technology in the field of transportation of grain are intended on the reduction of injuries by applying gentle grain working bodies , one of which is pneumatic. There were carried out the basic specifications, which clearly showed the main advantages of pneumatic machines. In addition, there were given various designs of pick-and-place systems and their features. There was shown the basic principle of work and flowsheet raroty. Having examined various works of pick-and-place systems, it can be concluded that they can be used in various processes such as cleaning of the light impurities from the grain, drying, etching of grain. It is concluded that the most appropriate for design parameters and specifications of pick-and-place systems for optimum performance and work combined with other process operations such as drying, cleaning , etching technology.

Keywords: pick-and-place systems , air flow , suction contour, transport contour.

ПНЕВМОШАМАДАНТЫСЖҮКАРТТЫРУШЫНЫҢ ҚҰРЫЛЫМНЫН ТАЛДАУ

Авторлар: Н.В Щербаковының. – т.ғ.к.., машинаның кафедрасының доцентті, трактор және автомобильтарының Қостанайдың мемлекеттік университет им. А.Байтурсынова

Д.Б Рахимова. - Қостанайдың мемлекеттік университет им. А.Байтурсынова магистранты

Осы мақалада осы аталған уақытқа бидай үшін алдыңғы тиегіш болып табылатын пневмошамадантысжүкарттырушының бар құрылымын талдауды келтіру, белгілі бір қысымның астында табылатын ауаның ағымы оның негізгі қозғалтушы элементі болып табылады. Сондай-ақ, оның механикалық бидай артушыдан артықшылығы көрсетілген. Ғылыми-техникалық әдебиеттің талдауы көрсеткендегідей, бидайды тасымалдау саласында ғылым мен техниканың дамуының заманауи бағыттары қорғау жұмыс органдарын қолдану арқылы бидайды зақымдауды төмендетуге бағытталған, олардың бірі пневмокөлік болып табылады. Негізіг техникалық мінездемелер келтірілген болатын, олар пневмомашинаның негізгі артықшылықтарын көрсетті. Бұдан басқа, пневмошамадантысжүкарттырушының әртүрлі құрылымдары және олардың ерекшеліктері көрсетілді. Жұмыстың негізгі қағидасы және жұмысының технологиялық үлгісі көрсетілді. Әртүрлі пневмошамадантысжүкарттырушылардың жұмыстары қарап, жеңіл қоспалардан бидайды тазарту, кептіру және бидайды дәрілеу сияқты сияқты әртүрлі технологиялық процестерде қолданылуы мүмкін деген тұжырымдама жасауға болады. Пневмошамадантысжүкарттырушының көбірек келетін құрылымдық параметрлері және техникалық мінездемелері бойынша оның үйлесімді жұмыс және кептіру, тазарту, дәрілеу, технологиялар сияқты өзге де технологиялық операциялармен бірігіп жұмыс істеу бойынша тұжырымдамалар жасалды.

Негізгі сөздер: , пневмошамадантысжүкарттырушы, ауа ағымы, сору сұлбасы, көліктік сұлба.

Пневмоперегружатель – это погрузочно-разгрузочная машина, основным элементом которой является воздушный поток.

Пневмоперегружатель нашел широкое распространение. Их применяют для перемещения сыпучих грузов на короткие и средние расстояния во всех отраслях современного сельскохозяйственного, промышленного, автомобильного, металлургического производства, на складах, используется в качестве погрузочных, перегрузочных, разгрузочных устройств. [1]

Главным является значительная производительность, которая может быть доведена до 100-130 т/ч, что превышает производительность других погрузчиков. Пневмоперегружатели могут иметь сложные транспортные контуры с горизонтальными и вертикальными участками, а также изгибы и закругления. Длина трубы одного пневмоперегружателя может составлять до 170 метров. Благодаря простоте эксплуатации, удобству контроля над работой и автоматизации управления пневмоперегружатели имеют высокую надежность, даже при работе в тяжелых условиях.

На сегодняшний день имеются различные конструкции пневмоперегружателей (см. рисунок 1)

а) б)

в)

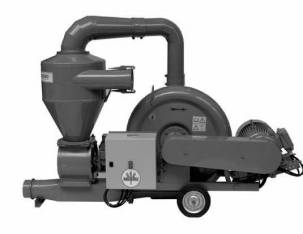

Рисунок 1 – Различные виды пневмоперегружателей: а)Agri Vac 6614; б) Supra Vac 2000 ;

в) Neuero PTO 150 – 30 120/130

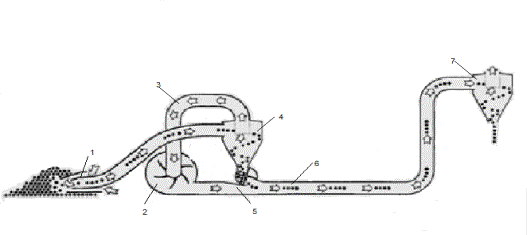

Основными узлами всех пневмоперегружателей (рисунок 2) являются вентилятор 2, , роторный клапан 5, всасывающий 4 и выгрузной циклон. Дополнительными узлами являются насадка 1, всасывающий 3 и транспортный контур.

Также ниже приведены данных технические характеристики пневмоперегружателей.

Таблица 1 – Технические характеристики пневмоперегружателей.

	Agri Vac 6614	Supra Vac 2000	Neuero PTO 150 – 30 120/130
Производительность, т/ч	90	120	31
Установленная мощность, кВт	55	125	38,5
Диаметр трубопроводов, мм	160	200	180
Максимальная длина приемного трубопровода, м	70	80	30
Максимальная длина выдающего трубопровода, м	70	100	55
Габаритные размеры, мм	2670х2340х2410	3850х1900х3835	1500х300х1300
Масса, кг	1370	1600	850

Принцип работы. Зерно засасывается всасывающей насадкой и по гибкому шлангу поступает в основной циклон. В днище циклона находится роторный клапан, который дозируя зерно, пропускает его в трубопровод равными порциями. Вентилятор высокого давления формирует поток рабочего воздуха, скорость которого ограничена клапаном на уровне 25 м/с. Данное ограничение обусловлено щадящим отношением к зерну. Поток воздуха подхватывает порции зерна и доставляет их по трубопроводу, созданному из компонентов «ОК» системы, до циклона-гасителя, который производит отделение зерна от отработанного воздуха в предполагаемом месте выгрузки.

Рисунок 2 – Схема работы пневмоперегружателя.

Вентилятор. Является основным рабочим органом пневмоперегружателя. Его стоимость составляет около 65% общей стоимости пневматической установки, однако при неравномерных нагрузках является первым узлом, выходящим из строя.

К вентилятору предъявляются следующие основные требования:

1) Должен поддерживать среднее давление при перепада напряжения;

2) Прямые участки воздуховодов изготавливаются, как правило, прямошовными (за рубежом разрешено применять спирально навивные воздуховоды);

3) способ соединения элементов воздуховодов между собой — фланец из уголка;

4) радиус закругления отводов равен двум и более диаметрам воздуховода;

5) ответвления воздуховодов делаются с помощью тройников.

Соблюдение этих требований важно для долгого срока службы вентилятора.[2]

Роторный клапан. Роторный клапан – предназначен для разгрузки сыпучих материалов или пыли из одной камеры в другую, например из бункера аспирации в контейнер или на конвейер, сохраняя при этом герметичность камер. Шлюзовый питатель состоит из колеса, которое вращается на валу и приводится в движение двигателем через передачу или напрямую. Шлюзовой затвор состоит из вала, на котором закреплены лопатки, они создают с корпусом герметичные, треугольные, объемные камеры, в которых с помощью вращения вала транспортируется материал. Герметичность также обеспечивается резиновыми вставками.

Циклоны. Циклоны для пневмоперегружателей являются неотъемлемой частью оборудования, по нескольким причинам:

1 ) Значительно сокращают потери продукции;

2 ) Способны обеспечивать загрузку и разгрузку по самым различным траекториям;

3 ) Небольшие требования к установочным площадям.

Около 65% всех пневмоперегружателей представляют собой установку мощностью до 120 кВт и длиной до 130 метров. У пневмоперегружателей большой длины и высокой производительности общая мощность приводных двигателей достигает 350 кВт.

Преимущества пневмоперегружателя в транспортировке сыпучих грузов по сложным трассам, состоящим из вертикальных, горизонтальных и наклонных участков. Транспортирование происходит в трубах небольшого диаметра, которые нетрудно разместить даже в стесненных условиях действующего производства. Материал находится в трубах-материалопроводах, в условиях герметичности, благодаря чему исключается его потери, и выделение в воздух пыли и других веществ. Отсутствие движущихся частей делает материалопровод надежным в эксплуатации и облегчает обслуживание. Пневмотранспортные установки с разветвленной сетью трубопроводов дают возможность одновременно забирать материал из нескольких мест загрузки и транспортировать его по параллельным материалопроводам или транспортировать материал из одного места загрузки в различные места разгрузки. Сравнительно простое обслуживание и возможность автоматизации работы пневмотранспортных установок приводит к сокращению числа обслуживающего персонала.

Недостаток пневмоперегружателей (повышенный расход энергии) стараются уменьшить повышением точности расчетов, рациональным проектированием, выбором оборудования и повышением его эксплуатационной надежности. Также не обладают существенным запасом производительности, так как его создание связано с повышением точности расчетов.[3]

Рассмотрев работу различных пневмоперегружателей можно сделать вывод, что они могут использоваться на различных технологических процессах такими как, очистка зерна от легких примесей, сушка и протравливание зерна. Данные технологические операции широко используется в хозяйствах Северного Казахстана. Поэтому разработки и использованию пневмоперегружателей необходимо уделить особое внимание.

Литература:

1 Малис А.Я., Касторных М.Г. Пневматический транспорт для сыпучих материалов – М.: Агропориздат, 1985. – с 3

2 Семидуберский М.С. Насосы, компрессоры, вентиляторы.– М.:Высшая школа, 1966.– с. 116-117№

3 Соколов А.Я. Транспортирующие и перегрузочные машины для комплексной автоматизации пищевых производств. – М.: Пищевая промышленность, 1964. C 14

References:

1 Malis A.J., Kastornov M.G. Pnevmaticheskiy transport dlya sypuchih materialov - M. Agroporizdat, 1985. - s 3

2 Semidubersky M.S. Nasosy, compressory, ventilyatory. – M.: Vyschaya chkola, 1966. – s. 116-117

3 AJ Sokolov Transportiruyuwie i peregruzochnye machiny dlya complexsnoy automatizacii piwevyh proizvodstv - M.: Piwevaya promyschlennost', 1964. s 14
