Исследование свойств каналов передачи информации с помощью электромагнитных волн

 Передача сигналов осуществляется в такой последовательности: передатчик → фидерный тракт → передающая антенна → среда распространения радиоволн → приемная антенна → фидерный тракт → приемник.

     Передатчиком называют устройство, служащее для выработки электромаг-нитных колебаний, которые затем могут быть переданы на расстояние. В передатчике за счет преобразования энергии источника питания создаются (генерируются) электромагнитные колебания определенной частоты и мощности. Для получения сигнала, несущего информацию, электромагнитные колебания управляются (модулируются) по одному или нескольким параметрам (амплитуда, фаза, частота, поляризация).

     Приемником, или радиоприемным устройством, называют систему узлов иблоков, с помощью которых производятся такие операции:

     • преобразование электромагнитного поля сигнала в электрический сигнал;

     • выделение полезных радиосигналов из совокупности других (мешающих) сигналов и помех, действующих на выходе приемной антенны и не совпадающих по частоте с полезным сигналом (эта операция называется фильтрацией по частоте);

     • усиление принимаемых сигналов для обеспечения качественной работы демодулятора или декодера;

     • демодуляция принятого сигнала в целях выделения информации, содержащейся в полезном радиосигнале;

     • обработка принимаемых сигналов, способствующая ослаблению воздейст-вия помех.

Задачами данной работы являются исследование свойств каналов передачи информации с помощью электромагнитных волн СВЧ диапазоне в каналах спутниковой связи, включающей в себя: передатчик, приемник и ненаправленную антенну.

Определить зависимость ослабления электромагнитной волны для различных λ.

     Расчёт радиолинии произведём для спутника «Глоболстар», предназначенного для работы в международной спутниковой службе.

- диапазон рабочих частот линии «Космос – Земля»:= 1610-2483,5

Анализируется трехмерная геометрия задачи, определяется наличие прямой видимости и рассчитывается ослабление на трассе прямого луча между передатчиком и приемником с учетом диаграммы направленности передающей G1 и приемной G2 антенн [1]:

                                                                                    (1)

где λ0 – длина волны; R – расстояние между передатчиком и приемником.



            Расчет ослабления для f=1610 МГц,  G пр=20,   G пер.= 30 дБ.

Гц  f = 1610 МГц = 1610*

λ =

Расчет ослабления для  f = 2483,5 МГц,  G пр= 20,  G пер.= 20 дБ



Гц    f = 2483,5 МГц = 2483,5*

λ =



     Расчеты предоставлены на рисунке 1 для  f = 1610 МГц при  Gпр=20, G пер.= 30 дБ и на рисунке 2 для   f = 2483,5 МГц при  G пр=20,  G пер.=  30 дБ.

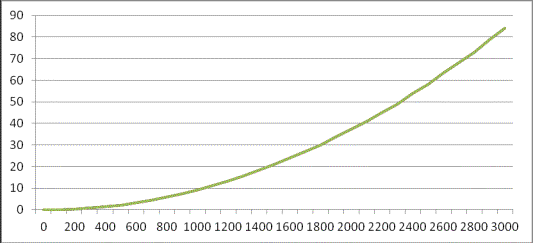

Рис.1 Зависимость ослабления электромагнитной волны от дальности  для

f = 1610 МГц

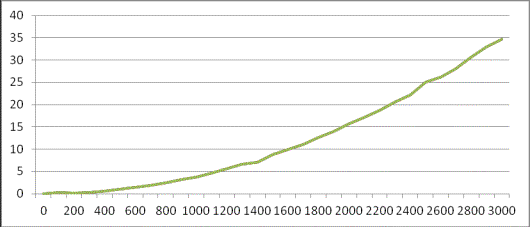

Рис. 2 Зависимость ослабления электромагнитной волны от дальности  для

f = 2483,5 МГц

Таким образом мы видим чем больше коэффициент усиление передающей антенны, тем больше уменьшается ослабление.
