Кремена С.А, доц. Кіряцев Л.О., Різоль Ю.О.

Дніпропетровський державний аграрно-економічний університет, Україна

Гравітаційні дозатори

Головною умовою зниження собівартості продукції тваринництва є годівля тварин збалансованими комбікормами по поживній цінності і складовим елементам при мінімальних витратах на їх приготування.

Найбільше витрат на отримання одиниці продукції припадає саме на приготування кормів і значно перевищує 50% всих витрат.

Згідно досліджень ряду вчених – було доведено, що є великий практичний зиск від якісно змішаних і збалансованих кормів. Ними встановлено, що якісно змішаний корм збільшує прирости ваги свиней до 10%[1], прирости свиней, яким згодовувалися корми з постійною однорідністю кормів, збільшуються на 50…150г. на день, при цьому витрата кормів знижувалася на 200…500г на кожен кілограм приросту [2].

Євсеєнков С.В. встановив процес приготування сумішей слід розділити на два види: встановленого (дозування та змішування) та перехідні, де одночасно відбувається дозування, порційне змішування та підпитка компонентів. Також було встановлено зв’язок, між дозуванням компонентів і процесом їх змішування не повинен обмежуватися тільки точністю вагового або об’ємного дозування. Повинен бути єдиний нерозривний процес сумішоутворення [3]

Технологічний процес приготування комбікормів складається з двох послідовних операцій, дозування та змішування, від якості виконання кожної з них залежить якість вихідного продукту, яка характеризується ріномірністю розподілення компонентів по об’єму і кількісного співвідношення в цьому об’ємі, що в свою чергу впливає на продуктивність і здоров’я тварин [4].

При приготуванні комбікормів основною операцією є дозування компонентів, через те, що від точності дозування залежить якість корму.

Неточність дозування складових корму призводить до збільшення собівартості продукції через неефективне використання корму, яка залежить від його збалансованості [5]. Існуючі дозуючі пристрої не здатні в повній мірі задовольнити сучасних вимог, тому виникає необхідність в створенні дозуючих пристроїв, які здатні працювати в широкому діапазоні продуктивностей, легко налаштовуватися, мати просту конструкцію, високу надійність, мати невисоку вартість і енергоємність процесу.

Дослідженню процесів дозування сипучих матеріалів присвячені роботи І.І. Ревенка, Р.М., Г.М. Кукти, В.В. Шацького, М.В. Брагинця, В.І. Сироватки, І.Г. Бойка.

Відомо два способи дозування сипких матеріалів: об'ємний і ваговий, кожен з яких може бути порційним або безперервним. Об'ємний метод дозування заснований на використанні пристроїв об'ємного принципу дії, а ваговий – на використанні вагових пристроїв. та ін.

Для здійснення процесу дозування створено безліч конструкцій дозаторів, які відрізняються конструктивними рішеннями, що переважно залежить від матеріалу який дозується.

Класична схема дозатора наступна: бункер, дозуючий робочий орган і вивантажувальний пристрій. Головним робочим органом є дозуючий пристрій, його конструкція і принцип дій пов’язані з іншими скаладовими дозатора. Бункер призначений для зберігання запасу матеріалів і для безперебійної подачі їх до дозуючого робочого органу. Саме здатність бункера забезпечити безперебійність і рівномірність подачі матеріалу до дузуючого пристрою і є його слабким місцем. У зв’язку з цим великою кількістю вчених виконано безліч досліджень з обгрунтування робочих параметрів бункерів, які обумовлені матеріалом, що в них закладається.

Найпростішою конструкцією дозатора сипкого матеріалу є гравітаційний дозатор, що має бункер в нижній частині якого розташований випускний отвір з регульованою заслінкою (рис. 1.1).

Рис. 1.1. Гравітаційний дозатор сипучих матеріалів: 1 - бункер; 2 – заслінка.

Витікання матеріалу відбувається під дією гравітаційних сил і не вимагається енергетичних витрат для роботи. Недоліками є велика вірогідність склепінеутворення над вивантажувальним отвором, а також залежність його продуктивності від висоти шару матеріалу в бункері. Нажаль нескладну конструкцію таких дозаторів можна використати для дозування добре сипких матеріалів і у випадках, коли не потрібна висока точність дозування.

Задачею наших досліджень є розробка дозатора, який буде позбавлени вищенаведених недоліків, а саме утворення склепінь і вплив висоти шару матеріалу в бункері, а також буде мати можливість одночасного дозування декількох компонентів.

Для виключення цих недоліків ми пропонуємо наступну схему дозатора (рис. 1.2). Запропонований дозатор включає бункер 1, поділений пересувними перегородками 2 на відсіки 3, передня стінка 4 якого, завдяки приводу 5, має можливість рухатись вгору-вниз. Між торцями бокових стінок, днища бункеру та пересувних перегородок і передньою рухомою, задньою стінкою та днищем бункеру встановлені ущільнювачі 6 для запобіганню перетікання компонентів. На зовнішній поверхні передньої стінки встановлено направляючі 7 потоків компонентів.

Робота відбувається наступним чином переміщуючи приводом 5 передню стінку 4 бункеру 1 вниз на відповідну відстань, відміряємо необхідну дозу, в якій співвідношення компонентів буде відповідати заданому. Величина дози регулюється відстанню переміщення передньої стінки 4 від початку дозування до зупинки. Продуктивність дозування (видачі дози) матеріалу регулюється приводом 5 шляхом зміни швидкості переміщення передньої стінки 4 бункеру 1.

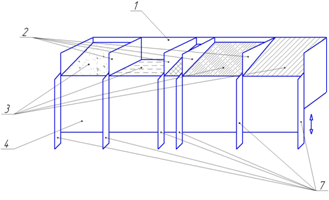

Рис. 1.1. Багатокомпонентний гравітаційний дозатор

1 – бункер; 2 – перегородки; 3 – відсіки бункера; 4 – передня стінка; 5 – привід; 6 – ущільнення; 7 – направляючі потоків.

Література

1. Аблаутов В.М. Исследования прроцесса смешивания кормов в барабанных смесителях на комплексах крупного рогатого скота. Дисс. Канд. Техн. Наук Саратов 1977.

2. Мальцев А.К. Изыскание и исследование способов интенсификации процесса смешивания сыпучих кормов. Дисс. Канд. Техн. Наук Ростов-на-Дону, 1970.

3. Евсеенков С.В. Повышение єффекттивности процесса смешивания компонентов сыпучих кормов. Дисс. Канд. Техн. Наук. Челябинск 1994.

4. Пестис В.К. Кормление сельскохозяйственных животных. /Пестис В.К. // – учебное пособие / В.К. Пестис. – Минск: ИФЦ Минфина, 2009. – 540 с.

5. Брагинець Н.В. К обоснованию значимости дозирования кормов. / Брагинець Н.В., Вольвак С.Ф., Лангазов В.В // – Збірник наукових праць Луганського національного аграрного університету. Серія: Технічні науки. – Луганськ.: Видавництво ЛНАУ, 2002. – №17. – С. 29–33.
