Сечин А.С.

Запорожская государственная инженерная академия, Украина

Разработка комплекса сопряжения медицинского           спирографа с диагностическо­–поисковой системой     стандартизированных ориентиров



В настоящее время одним из направлений информатизации медицины является разработка компьютерных систем медицинской диагностики. Использование компьютера в сочетании с измерительной и управляющей техникой позволило создать новые эффективные средства для обеспечения автоматизированного сбора информации о состоянии больного, ее обработки в реальном масштабе времени и управления его состоянием. Это привело к созданию медицинских приборно–компьютерных систем, которые предназначены для информационной поддержки и автоматизации диагностического и лечебного процесса [1].

Современные разработки в области  медицинского приборостроения направлены на интеграцию медицинских приборно-компьютерных комплексов в медико-технологические автоматизированные информационные системы. Поэтому актуальным является разработка нового и модернизация уже действующего диагностического оборудования, реализующего функции автоматизированного профильного документооборота.

Для реализации поставленной задачи разработан программно-аппаратный комплекс сопряжения медицинского спирографа «Сфера-4» [2] с диагностическо–поисковой системой стандартизированных ориентиров. Спирограф обеспечивает определение параметров дыхания человека посредством преобразования пневматического сигнала, полученного от измерителя расхода воздуха, в электрический сигнал и его последующей обработки с целью определения основных спирографических показателей. Как показано на рис. 1, прибор рассчитывает показатели, характеризующие дыхательную функцию человека.

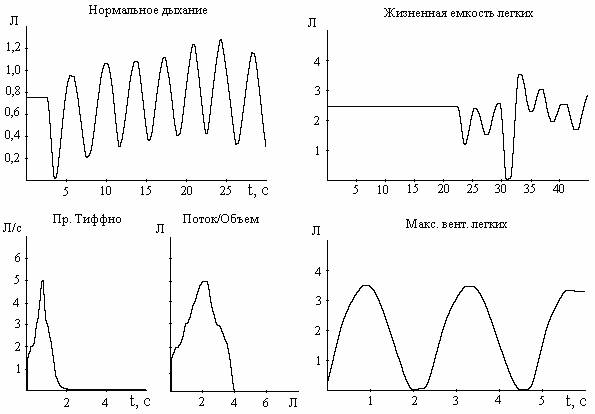

Рисунок 1 – Графическое отображение дыхательных маневров



Рассчитанные по графикам параметры заносятся в табл. 1.



Таблица 1 ­– Расчетная матрица спирографа

Функция внешнего дыхания

Пациент: Сечин А.С.           М 21 проба                    11.10.07 10:18

Рост(см):  175      Вес тела(кг):   65    Артериальное давление: 120/80

Температура воздуха: 18 гр. Цельсия, Атмосферное давление: 760 мм.рт.ст.



Показатель, ед.изм.

Фактич. значение

Должное значение

Ф/Д, %

Границы нормы

Оценка

(баллов)

Нижняя

Верхняя

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

ЧД, 1/мин

ДО, мл

МОД, мл/мин

ТВД/ТВЫД

РОВД, мл

РОВЫД, мл

ЖЕЛ , мл

ФЖЕЛ , мл

ПОС, мл/с

МОС 25, мл/с

МОС 50, мл/с

МОС 75, мл/с

СОС 25-75, мл/с

ОФВ1, мл

Проба Тифно, %

МВЛ, л/мин

Рез. дыхания, %

15.98

781 12480

1:1.12

1497

510

3505

3948

4973

3056

4904

2965

3944

2983

85

87

86

–

–

–

1:1.2

–

–

5027

4869

9207

8274

5802

2745

4967

4206

84

88

–

–

–

–

–

–

–

69

81

54

36

84

108

79

70

101

98

–

10

300

8000

–

1500

800

81

79

74

70

62

55

66

80

84

67

85

18

900

12000

–

2000

1500

111

112

116

118

123

128

121

112

110

120

90

–

–

–

–

–

–

5

3

6

7

2

2

2

5

2

–

–

Разработанный комплекс сопряжения основывается на обработке полученных результатов диагностических исследований функции внешнего дыхания (табл. 1) и дальнейшем сохранении отчетов в специальной базе данных пациентов.

Далее полученная информация экспортируется в формат диагностическо–поисковой системы и обрабатывается в комплексе с результатами других видов обследования, что дает возможность получить более полную картину состояния пациента. Система сопряжение программно реализована в среде Visual Basic [3] и работает на базе персонального компьютера с операционной системой Windows 98/ME/2000/XP.

Проведенные исследования разработанной системы показали, что оперативное сопряжение спирографа с медицинской информационной системой диагностики заболеваний органов дыхания позволяет увеличить интенсивность проведения обследований пациентов и повысить качество принимаемых врачебных решений.

Дальнейшие исследования системы направлены на адаптацию информационной базы данных к современным медицинским стандартам представления и передачи диагностической информации (HL7, DiCom и др.) [4].



Литература:

1.     Гельман В.Я. Медицинская информатика: практикум. СПб.:Питер, 2001. – 394с.

2.     Автоматизированная система «Сфера–4». Инструкция для медперсонала. Харьков, 2000. – 30с.

3.     Демидова Л.А., Пылкин А.Н. Программирование в среде Visual Basic for Application. – М.:Горячая линия – Телеком, 2004. – 175с.

4.     http://www.ci.ru/inform23_06/it.htm
