Dr. Larionov V. V., Ph.D. Lisichko E.V., Garanin G. V., PhD. Lider A.M.

Tomsk Polytechnic University

Anomalous effect of ultrasonic waves propagation in hydrogenated titanium

Исследован процесс распространения ультразвуковых (УЗ) волн в наводороженном сплаве на основе титана ВТ1-0. Установлены две характерных области влияния водорода на скорость распространения УЗ-волн V_R. Обнаружена аномальная зависимость скорости распространения УЗ-волн от концентрации водорода, характерная как для стали, так и палладия. Разработан метод фиксации концентрации водорода в титане, при которой начинается процесс водородного охрупчивания.

В экспериментах использовали образцы из титана ВТ1-0 вдоль различных направлений проката исходного листа в виде прямоугольных листов с размером рабочей части 90×40 mm. Исходные образцы подвергали отжигу в вакууме в течение 1 h при температуре 750ºС с последующим охлаждением в печи, после чего насыщали водородом на установке PCI«GasReactionController» по методу Сивертса. Интегральное содержание водорода в образцах титана контролировали плавлением на установке фирмы RHEN 602 LECO [1]. Изготавливали несколько партий идентичных образцов титана. Затем их насыщали водородом до различных концентраций [2]. После насыщения снимали дифрактограммы (рис. 1) и измеряли скорость распространения УЗ-волн (рис.2). Измерения скорости УЗ-волн в образцах проводили на лабораторной установке [3]. Изменение кристаллической структуры титана при насыщении водородом исследовано на дифрактометре PDIFF Beamline [4]. Пример дифрактограммы дан на рис.1, где показано образование гидридов титана. Из дифрактограммы видно, что с увеличением времени увеличиваются пики, соответствующие содержанию гидридов титана в образце. Каждый образец, насыщенный водородом до необходимой концентрации, подвергали растяжению до разрыва. В ряде экспериментов насыщение водородом и измерение скорости УЗ-волн проводили последовательно на одном и том же образце.

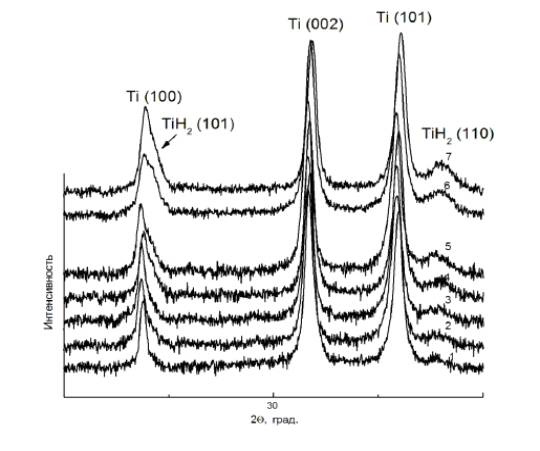

Рис. 1. Динамика образования фазы TiH₂. Время насыщения водородом составляет соответственно 1) 0; 2) 5; 3) 15; 4) 45; 5) 60; 6) 130; 7) 170 мин.

Для автоматизации системы измерения и сбора данных используется программное обеспечение, разработанное в инженерной среде LabView. Растяжение образцов до разрыва проводили на испытательной машине ComTen-95. Расчетная формула для V_Rимеет вид: (1). В формуле (1) числитель – разность двух последовательных расстояний между датчиками, в знаменателе Т_C₁ и Т_C₂ – периоды автоциркуляции для данных расстояний между датчиками, где T_C=1/f_C. Частота автоциркуляции f_C зависит от времени распространения сигнала по образцу титана и по цепям обратной связи и равна: , (2) где t_del – время задержки возбуждающего импульса относительно запускающего импульса; t_ap– время задержки сигнала, определяемое используемой аппаратурой; t_samp – время распространения волны в образце. График зависимости скорости УЗ-волны от концентрации водорода в образцах показан на рис. 2. Здесь же для сравнения представлен график изменения относительного удлинения образцов до разрыва (правая шкала).

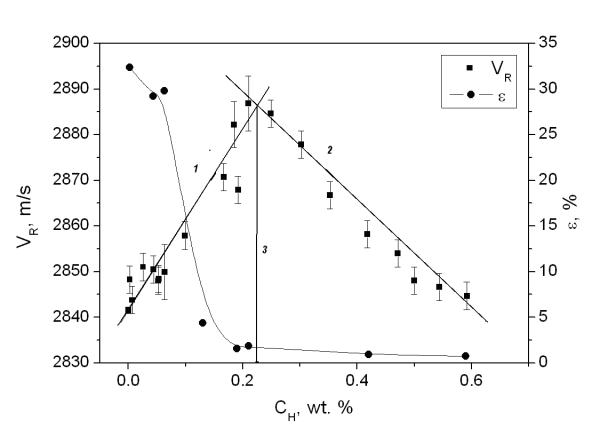

Рис. 2. Зависимость скорости распространения ультразвуковой волны Vr в наводороженном титане и относительного удлинения образцов ε до разрыва от концентрации водорода в титане (3 – прямая фиксации начала охрупчивания. Образована пересечением прямых 1 и 2)

С увеличением концентрации водорода в испытуемом образце в диапазоне концентраций от 0.0 до 0.20 wt % скорость УЗ-волны линейно возрастает. Наводороживание титанового сплава ВТ1-0 в данном интервале концентраций приводит к росту внутренних напряжений, к росту модуля упругости (соответственно увеличению скорости распространения УЗ-волн). Уменьшение скорости УЗ-волны в диапазоне концентраций водорода в образце от 0.20 до 0.60 wt % объясняется образованием гидридов (рис.1) множественных дефектов и значительным ухудшением прочностных характеристик материала, что отражается графиком относительного удлинения образца (рис.2, правая шкала). Неоднородность наводороживания образца сплава ВТ1-0 фиксируется по изменению скорости УЗ-волны по его длине с точностью до 2 mm. Эффективность измерений зависит от выбора частоты автоциркуляции, базового расстояния между приемником и излучателем и контролируется посредством корреляции между скоростью ультразвуковых волн и величиной обратной частоте автоциркуляции. Эта связь должна быть линейной. Таким образом, зависимость скорости УЗ-волн от концентрации водорода имеет ярко выраженный максимум и состоит из двух ветвей. Восходящая ветвь имеет вид, характерный для различных марок наводороженных сталей и циркония [5, 6], нисходящая аналогична наводороженному палладию [7]. Это может свидетельствовать об уникальных свойствах наводороженных легких сплавов на основе титана. Достоверность результатов подтверждается корреляцией между максимумом скорости ультразвуковой волны и потерей пластичности образца. Метод может быть применен для анализа содержания водорода в легких сплавах.

Литература

1. Тюрин Ю.И., Ларионов В.В., Чернов И.П. и др.// ЖТФ. 2011. Т. 81. Вып. 1. С. 35–41.

2.Чернов И.П., Русецкий А.С., Краснов Д.Н., Ларионов В.В., Сигфуссон Т.И., Тюрин Ю И. // Journal of Engineering Thermophysics. 2011. V. 20. № 4. pp. 360–379.

3. Гаранин Г.В., Ларионов В.В., Лидер А.М. // ПТЭ. 2013. № 1. С. 58–60.

4. Тимченко Н.А., Галимов Р.М., Шмаков А.Н., Лидер А.М. и др. // Вестник науки Сибири. 2011. № 1 (1). С. 77–82.

5. Yang, C.-H. Huang M.-F. // J. Nucl. Mater. 2004. Т. 335. № 3. С. 359–365.

6. Ткачев В.И., Витвицкий В.И., Холодный В.И. // Материаловедение. 2006. №1. С. 54–56.

7. Водород в металлах. Т.1 и Т.2. Под ред. Г. Алефельда и И. Фекля (пер. с англ. Под ред. Ю. М. Когана). М.: Мир, 1981. 432 с.
