СИСТЕМА ультразвукового
экспресс-анализа степени старения полимерных покрытий
В работе рассматривается система акустического
контроля полимерных покрытий деталей и узлов технических систем, позволяющая
оценивать параметры полимерного покрытия, характеризующие степень его старения
без демонтажа самого покрытия.
При длительном хранении, а также при
эксплуатации полимерных покрытий узлов технических систем ухудшаются их
механические свойства (прочность, эластичность и др.). Основными причинами
являются окисление, тепловое, световое, озонное и радиационное старение, а
также утомление [1]. В технических системах, оснащенных узлами и деталями с
полимерными покрытиями, которые невозможно демонтировать без нарушения
функциональности системы с одной стороны, а старение покрытия приводит к
снижению показателей качества функционирования этих систем (снижение
демпфирующих или изоляционных характеристик) с другой, особую актуальность
приобретают методы неразрушающего экспресс-анализа свойств покрытия, отражающих
степень его старения.
Одними из перспективных методов, удовлетворяющих
описанным требованиям, являются акустические (в частности ультразвуковые методы
неразрушающего контроля). Они обладают рядом ценных для практического
использования свойств: низкой стоимостью, компактностью, оперативностью,
высокой чувствительностью, возможностью реализации неразрушающего и, в ряде
случаев, бесконтактного контроля, автоматизации измерений, а так же реализации
множества режимов измерений за счет изменения частоты и температуры.
Основой предлагаемого метода контроля является математическая
модель, устанавливающая связь измеряемых акустических характеристик исследуемого
материала с показателями качества. По измеренным параметрам колебательных
процессов, возбуждаемых в образце ультразвуковым преобразователем (амплитуд
излученного и принятого сигналов
), регистрируемых приемником и осциллографом для передачи на
ЭВМ (рис.), а также условий проведения измерений (частоты
, Гц и температуры
, К) и толщины образца (
, м) определяются акустические свойства полимера (
– коэффициент затухания, м-1;
– скорость звука, м/с;) при заданных
и
:
,
(1)
Известно, что старение большинства эластомеров на
основе каучуков выражается в изменении твердости, эластичности и других
физико-механических показателей [3]. Одним из косвенных показателей, по которым
судят о степени старения полимеров и их композитов, является твердость по Шору
(Sh). В простейшем случае коэффициент старения
определяется по отношению значений показателя в конце и начале периода оценки
старения:
. (2)
Методика оценки твердости по Шору полимеров основана
на связи характеристик добротности колебательной системы «преобразователь –
индентор – материал» с коэффициентом затухания
[2]. Структура математической модели связи:
, (3)
где
и
– константы,
специфичные для полимера одной марки.
Для резин на основе каучука СКС-30 получены значения
коэффициентов
,
, относительная погрешность расчетов по модели составила
=3,46%.
Система экспресс-анализа,
представленная на рис. обеспечивает генерирование импульсов возмущающего
акустического сигнала на приемо-передающий пьезокерамический преобразователь,
их регистрацию, обработку на ЭВМ и расчет акустических характеристик полимера
, с, твердости по
Шору и коэффициента старения по формулам (1), (2), (3).
|
|
|

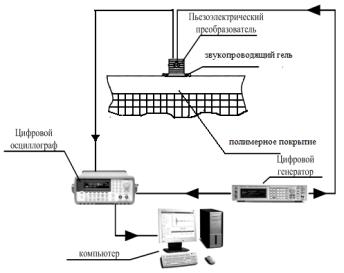

Рис. Экспериментальные (•) и расчетные (–) значения
твердости по Шору А для резин на основе СКС-30 при ω=2,5 МГц и T=293
K; система акустического экспресс-анализа
