Секция: Технические науки / 3. Отраслевое машиностроение

Аветисян С.М., к.т.н. Неженцев А.Б., к.т.н. Косоногова Л.Г., Климчук А.С.

Восточноукраинский национальный университет им. В.Даля

автоматизированный программный комплекс для мониторинга технического состояния кранов

Грузоподъёмные краны, отработавшие нормативный срок эксплуатации, подвергаются экспертно-техническому обследованию, которое проводится в соответствии с нормативными документами Госпромгорнадзор Украины. В настоящее время проведением этих обследований в Луганской области занимается ряд специализированных организаций, имеющих соответствующие разрешение Госпромгорнадзор Украины. Одной из таких организаций является экспертно-диагностическая научно-исследовательская лаборатория «Грузоподъемные машины и промышленные сооружения» Восточноукраинского национального университета им. В. Даля (ВНУ), которая занимается этими работами с 1973 года и выполнила обследования нескольких тысяч грузоподъёмных кранов. Таким образом, за прошедший период накоплен огромный объём информации об этих кранах, который необходимо постоянно дополнять и обновлять.

С целью систематизации имеющейся информации о грузоподъёмных кранах, отработавших нормативный срок эксплуатации, на кафедре «Подъёмно-транспортная техника» ВНУ им. В.Даля было разработано программное обеспечение по накоплению, обработке и выводу справочно-статистической информации, характеризующей техническое состояние обследованных кранов, позволяющее проводить анализ изменения их технического состояния с течением времени, а также анализ причин возникновения дефектов металлических конструкций, механизмов и приборов безопасности этих кранов.

Разработка указанного программного обеспечения была выполнена с использованием объектно-ориентированной среды Delphi и системы управления базами данных Paradox.

Разработанный программный комплекс включает в себя модули для ввода и редактирования информации о грузоподъёмных кранах, отработавших нормативный срок эксплуатации, а также модули позволяющие осуществлять просмотр информации отсортированной по какому-либо критерию и поиск информации по ряду критериев заданных пользователем. Обработанная информация может быть выведена как на экран монитора, так и на печать.

Разработанный программный комплекс имеет интуитивно понятный интерфейс, выполненный с соблюдением требований предъявляемых к интерфейсам программ для семейства операционных систем Windows.

Занесение информации в базу данных и её редактирование осуществляется путем ввода данных в соответствующие поля форм представленных в окнах программы. Набор полей для ввода данных позволяет зафиксировать наиболее важную информацию для обследуемого крана, которая может быть получена из его технического паспорта и в результате проведения технического диагностирования металлоконструкции, механизмов и приборов безопасности, в соответствии с нормативными документами на проведение этих работ.

Главное меню программы включает в себя пункты: «Файл», «Редактирование», «Просмотр информации», «Поиск» и «Справка». Каждый из этих пунктов разворачивается в меню следующего уровня. Содержание пунктов главного меню приведено на рис. 1.

При выборе подпункта «Добавление информации» пункта главного меню «Редактирование» на экран последовательно выводится ряд окон для ввода информации об обследованном грузоподъёмном кране (см. рис. 2 – 5). При заполнении формы, представленной на рис. 4, осуществляется ввод результатов технического освидетельствования по всем, имеющимся на обследованном грузоподъёмном кране, механизмам. После заполнения формы представленной на рис. 5 и нажатия кнопки «ОК» осуществляется размещение всей введенной информации в соответствующих таблицах базы данных.

При выборе подпункта «Редактирование информации по крану рег. №» пункта главного меню «Редактирование» на экран выводится окно с предложением ввести регистрационный номер грузоподъёмного крана, редактирование данных по которому необходимо выполнить. После чего на экран последовательно выводятся окна содержащие формы, аналогичные представленным на рис. 2 – 5, но ячейки, которых заполнены информацией по данному крану. По завершении редактирования информации и нажатии кнопки «ОК» осуществляется изменение информации в соответствующих таблицах базы данных.

а) б)

в)

г) д)

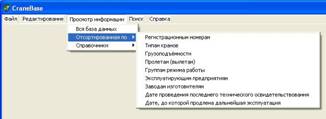

Рисунок 1 - Содержание пунктов главного меню: а) – «Файл»; б) –«Редактиро-вание»; в) –«Просмотр информации»; г) –«Поиск»; д) –«Справка»

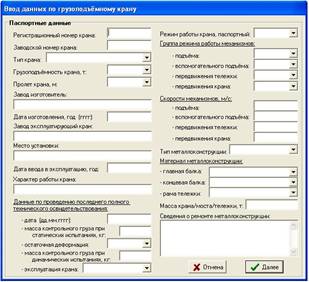

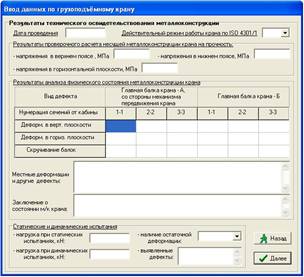

Рисунок 2 – Окно ввода паспортных данных обследованного крана	Рисунок 3 – Окно ввода информации по результатам техосвидетельствования металлоконструкции крана

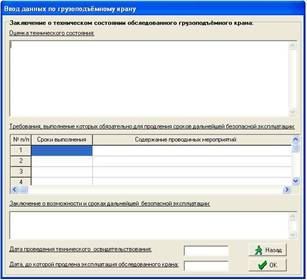

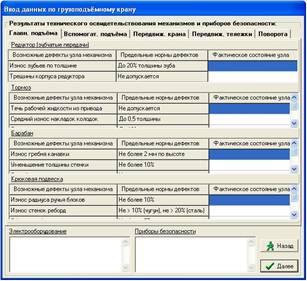

Рисунок 4 – Окно ввода информации по результатам техосвидетельствования механизмов, электрооборудования и приборов безопасности крана	Рисунок 5 – Окно ввода заключения о техническом состоянии обследованного грузоподъёмного крана

При выборе подпункта «Вся база данных» пункта главного меню «Просмотр информации» на экран выводится окно представленное на рис. 6. Верхняя область которого, представляет собой таблицу, содержащую паспортные данные всех занесенных в базу грузоподъёмных кранов, при этом порядок представления информации по кранам (записей) соответствует хронологическому порядку ввода этой информации в базу данных. Нижняя область формы содержит строку, отображающую информацию о результатах проведенного технического обследования того грузоподъёмного крана, на который указывает маркер в таблице с паспортными данными кранов.

При выборе подпункта «Отсортированная по» пункта главного меню «Просмотр информации» и далее одного из подпунктов на экране разворачивается окно, аналогичное представленному на рис. 6, но содержащее информацию, отсортированную по соответствующему критерию.

При выборе подпункта «По регистрационному номеру крана» пункта главного меню «Поиск» на экран выводится окно, содержащее запрос на ввод регистрационного номера грузоподъёмного крана, информацию по которому необходимо найти в базе данных. Далее осуществляется вывод окон с формами аналогичными представленным на рис. 2 – 5 и содержащими информацию по грузоподъёмному крану, регистрационный номер которого был указан. В случае отсутствия в базе данных крана с указанным регистрационным номером на экран выводится сообщение о том, что указанный регистрационный номер не найден и предложением повторить ввод.

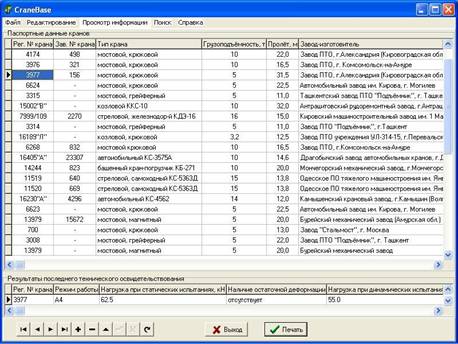

Рисунок 6 – Окно просмотра всей базы данных обследованных кранов

При выборе подпункта «По различным критериям» пункта главного меню «Поиск» на экран выводится окно представленное на рис. 7, содержащее запрос на ввод параметров поиска грузоподъёмных кранов, информацию по которым необходимо найти в базе данных.

Поиск информации в базе данных можно осуществлять как по одному из критериев, представленных на рис. 7, так и по нескольким одновременно. Для примера, на рис. 7 представлена форма, в которой в качестве критериев поиска отмечены: тип крана – мостовой, грейферный; грузоподъёмность – 5т; предприятие, на котором эксплуатируется кран – ООО НПП "Луганскэмаль". И далее выводится форма, представленная на рис. 8.

Рисунок 7 – Окно задания параметров поиска информации

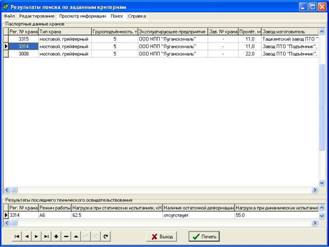

Рисунок 8 – Окно результатов поиска по заданным критериям

Структура формы, размещенной в этом окне, аналогична форме представленной на рис. 6, однако, столбцы таблицы, отображающие информацию, содержащуюся в соответствующих полях базы данных, выводятся в последовательности, которая соответствует порядку следования выбранных критериев поиска (см. рис. 7).

Двойной щелчок левой кнопки мыши по строке таблицы, содержащей информацию по интересующему грузоподъёмному крану, приводит к появлению на экране монитора окна, в котором отображены паспортные данные по этому крану (см. рис. 2), с последующим выводом окон содержащих информацию по результатам проведенного технического освидетельствования данного грузоподъёмного крана.

Использование разработанной компьютерной программы по накоплению и обработке справочно-статистической информации, характеризующей техническое состояние грузоподъёмных кранов в значительной мере облегчает систематизацию информации, которая накапливается в результате проводимых экспертно-технических обследований грузоподъёмных кранов, позволяет проводить анализ изменения их технического состояния с течением времени и анализ причин возникновения дефектов металлических конструкций, механизмов и приборов безопасности этих кранов.
