Обоснование параметров автономного источника

питания электрифицированного ручного инструмента сельскохозяйственного назначения

Ручные машины наиболее широко используются в таких отраслях сельскохозяйственного производства, как садоводство, виноградарство (уход за кронами, в ряде случаев – сбор плодов) и животноводство (стрижка овец и верблюдов, вычесывание пуха коз, уход за копытами при стойловом содержании и т. д.). В силу особенностей механизируемых операций и процессов, машины должны быть сравнительно легкими, обеспечивать длительный (в течение смены или светового дня) режим работы.

Наиболее полно указанным требованиям отвечает электропривод [1] и в частности повышенной частоты тока (200 или 400 Гц) [2]. Ручные машины с электроприводом наиболее экономичны (эксплуатационные расходы в них в 5-7 раз ниже, чем с пневмоприводом) [1], имеют большие значения к.п.д. (40…70% против 10…16%).

При применении электроприводов повышенной частоты тока удается минимизировать массогабаритные показатели ручных машин, однако появляется необходимость в преобразователях частоты, в ряде случаев - не только частоты, но и уровня напряжения. Источниками питания электропривода ручных машин в режиме автономного электроснабжения могут служить (в основном) электрохимические накопители (аккумуляторы) или фотоэлектрические преобразователи, работающие самостоятельно и/или параллельно с аккумуляторами (с целью обеспечения бесперебойности электроснабжения).

Известно, что повышение напряжения при одинаковой мощности питаемого электродвигателя ведет к уменьшению величины тока, а, следовательно, к снижению массы проводов (кабеля), соединяющего его с источником питания. В то же время, напряжение более 42 В является опасным (в условиях сельскохозяйственных объектов). Это предопределяет необходимость в усиленной (двойной) изоляции и ведет к росту массогабаритных показателей инструмента.

С учетом изложенного для сельскохозяйственного ручного электроинструмента за верхний предел принято напряжение 42 В (номинальное – 36 В), с частотой 200 или 400 Гц. Напряжением 36 В, 200 Гц обеспечивается питание серийно выпускаемых стригальных машинок МСУ-200.

Параметры автономной системы электроснабжения определяют площадь фотоэлектрического преобразователя и емкость аккумуляторной батареи [3, 4]. Так как кислотные электрохимические аккумуляторы на порядок дешевле фотоэлектрических преобразователей, то оптимизация системы автономного электроснабжения с использованием энергии солнечного излучения должна выполняться по принципу минимизации мощности фотоэлектрических преобразователей и обеспечения части энергии от аккумуляторных батарей.

Суточное электропотребление сезонно работающего фермерского хозяйства (в летний период) представлено на рис. 1 [3].

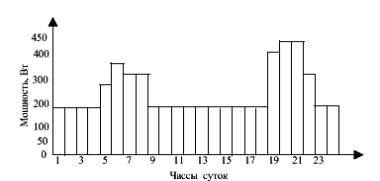

Рис. 1. График нагрузки фермеской усадьбы

Интенсивность солнечного излучения имеет сезонный характер, а также изменяется в течение суток. Параметры солнечного излучения, попадающего на земную поверхность, регистрируются метеорологическими станциями. Текущая интенсивность солнечного излучения и продолжительность его действия зависят от широты местности, климатической зоны, времени года и суток, что так же важно учитывать при системном анализе автономного электроснабжения. В ясную погоду на 1 м² земной поверхности попадает приблизительно 1000 Вт солнечной энергии.

Наименьшее число часов солнечного сияния в целом за год наблюдается на равнинной территории РСО-Алании (Моздок – 1867 часов). В предгорьях, с уменьшением облачности, продолжительность солнечного сияния возрастает (Владикавказ – 1932 часа). Однако соотношение продолжительности солнечного сияния за теплый (IV-IX) и холодный (X-III) периоды между равнинной и предгорной территориями различно: зимой солнечное сияние больше в предгорьях, летом – на равнине (табл. 1) [5].

Таблица .1.

Продолжительность солнечного сияния (1),

Часы и число дней без солнца (2), дни

Станция	Высота н. у.м.,м	Месяцы												Год
		I	II	III	IV	V	VI	VII	VIII	IX	X	XI	XII
Моздок	135 1	47	61	115	170	230	270	286	266	189	140	56	37	1867
	2	18	15	9	5	2	1	2	1	4	6	15	20	98
Влади- кавказ	668 1	99	111	147	162	196	223	228	218	172	163	105	108	1932
	2	12	8	8	6	4	2	3	3	5	7	11	10	79
Казбеги высоко- горная	3653 1	147	152	179	191	205	225	239	230	194	174	157	139	2232
	2	4	5	4	3	3	1	1	1	1	3	3	4

Для расчета фотоэлектрических систем воспользуемся традиционной методикой [6]. Суммарная (расчетная) мощность всех потребителей, подключаемых одновременно, определяется перечнем нагрузок с учетом продолжительности работы (мощности нагрузок обычно указываются в паспортах изделий).

Количество потребляемой энергии W (кВт∙ч) в течение суток определяется по выражению:

(1)

где Р_расч– расчетная мощность нагрузки, кВт.

Т – время работы нагрузки в течение суток, час.

В случае индивидуального источника для стригальной машинки, потребляемая мощность, которого составляет порядка 180 Вт, с учетом возможных перегрузок – Р_расч = 200 Вт при времени работы – 8 час, среднесуточное электропотребление составит:

Вт∙ч

Емкость аккумуляторной батареи выбирается из стандартного ряда емкостей с округлением в сторону, большую от расчетной. Расчетная емкость аккумуляторной батареи (А∙ч) определяется по формуле:

(2)

А∙ч

где W– количество потребленной энергии (Вт∙ч);

U_АБ – напряжение аккумуляторной батареи;

δ – допустимая глубина разряда аккумуляторной батареи (для свинцово-кислотных аккумуляторов δ ≥ 0,5).

Емкость аккумуляторной батареи зависит, от температуры окружающей среды. Уменьшение емкости АБ при понижении температуры учитывается температурным коэффициентом Кс, значения которого в общем случае принимается из графика (рис. 2). В рассматриваемом случае следует учитывать, что стрижка овец проводится при температурах окружающей среды более 16⁰С, кроме того – в нашем регионе температура редко поднимается выше 30⁰ С, поэтому можно принимать К_ст= 1. Общая требуемая емкость аккумуляторной батареи:

С_АБ = С_расч∙К_с=267∙1=267А∙ч (3)

Отсюда следует, что необходимая мощность аккумуляторной батареи с учетом 10…20 % запаса составит С_АБ=300А∙ч

Рис. 2. Зависимость К_с = f (T)

В системах резервного электроснабжения обычно используются герметичные свинцово-кислотные аккумуляторы с технологией AGM. Они имеют большой срок службы в буферном режиме и могут легко отдавать большие токи в течение короткого промежутка времени.

На широте г. Владикавказ средняя продолжительность солнечного сияния в период стрижки (весенняя стрижка – 2 половина мая; осенняя – сентябрь) составляет около 10 часов.

Ранее вычисленный расход энергии – W= 1600 Вт∙ч должен быть получен от фотоэлектрического преобразователя за это время. Тогда мощность панелей должна составлять не менее:

P_пан = 1600/10=160 Вт (4)

При номинальном режиме аккумуляторной батареи U_ном = 12 В, зарядный ток должен быть на уровне:

I_пан = 160/12 = 13, 3 А (5)

Расчетный ток при напряжении 12 В может быть обеспечен фотоэлектрической панелью ТСМ–180(12).

Монокристаллический солнечный фотоэлектрический модуль (панель) ТСМ–180(12) имеет максимальную мощность 180 Вт ± 5%, номинальное напряжение 12 В. Экологически чистый, надежный и долговечный, применяется в системах автономного и резервного электроснабжения частных домов. В летний ясный день способен выработать до 1080 Вт∙ч электроэнергии.

Солнечные элементы ламинированы под закаленным текстурированным стеклом, увеличивающим количество пропускаемого света. Это позволило повысить выработку электроэнергии до 15 % при различных уровнях освещенности и любых погодных условиях. На тыльной стороне расположена пластиковая влагозащищенная клеммная коробка с положительным и отрицательным выводами. Станина модуля (рамка) изготовлена из анодированного алюминия, и снабжена посадочными отверстиями. Обратная сторона модуля защищена пленкой ПЭТ. Данный модуль имеет жесткую конструкцию.

Герметичная конструкция и использование монокристаллических кремниевых солнечных элементов обеспечивают длительный срок службы модуля (не менее 20 лет) с сохранением не менее 90% первоначальной мощности (декларированная гарантия производителя). КПД единицы площади модуля ТСМ-180(12) составляет около 14%.
