Берестнева О.Г., Фисоченко О.Н., Дзюра А.Е.

Национальный исследовательский Томский политехнический университет,

ПРИМЕНЕНИЕ ПИКТОГРАФИКОВ «ЛИЦА ЧЕРНОВА» В СОЦИАЛЬНО-ПСИХОЛОГИЧЕСКИХ ИССЛЕДОВАНИЯХ

Как известно, когнитивная компьютерная графика - это графика, которая помогает с помощью некоего изображения получить новое, т.е. еще не существующее даже в голове специалиста знание или, по крайней мере, способствовать интеллектуальному процессу получения этого знания [1]. Когнитивная графика - это совокупность приемов и методов образного представления условий задачи, которое позволяет либо сразу увидеть решение, либо получить подсказку для его нахождения [2].

Методы когнитивной графики используются в искусственном интеллекте в системах, способных превращать текстовые описания задач в их образные представления, и при генерации текстовых описаний картин, возникающих во входных и выходных блоках интеллектуальных систем, а также в человеко-машинных системах, предназначенных для решения сложных, плохо формализуемых задач.

Одну и ту же информацию можно представить при помощи различных средств. Для того чтобы средство визуализации могло выполнять свое основное назначение - представлять информацию в простом и доступном для человеческого восприятия виде - необходимо придерживаться законов соответствия выбранного решения содержанию отображаемой информации и ее функциональному назначению. Иными словами, нужно сделать так, чтобы при взгляде на визуальное представление информации можно было сразу выявить закономерности в исходных данных и принимать на их основе решения.

Методы когнитивной графики используются в искусственном интеллекте в системах, способных превращать текстовые описания задач в их образные представления, и при генерации текстовых описаний картин, возникающих во входных и выходных блоках интеллектуальных систем, а также в человеко-машинных системах, предназначенных для решения сложных, плохо формализуемых задач.

"Лица Чернова" - это одно из наиболее искусно разработанных средств визуализации, представляющее собой схему визуального представления мультивариативных данных в виде человеческого лица. Каждая часть лица: нос, глаза, рот - представляет собой значение определенной переменной, назначенной для этой части [3].

Для каждого наблюдения рисуется отдельное "лицо", где относительные значения выбранных переменных представлены как формы и размеры отдельных черт лица (например, длина носа, угол между бровями, ширина лица). Таким образом, наблюдатель может идентифицировать уникальные для каждой конфигурации значений наглядные характеристики объектов.

Итак, каждое лицо - это массив из 18 элементов, каждый из которых принимает значение от 0 до 1. Значению соответствует внешний вид соответствующей части лица. Параметры исследуемых объектов приводятся к этим значениям.

Авторами была исследована возможность применения пиктографиков «Лица Чернова» в задачах анализа социально-психологических данных на примере анализа мотивационной сферы студентов. Экспериментальные данные представляют собой результаты психологического тестирования (тест «Мотивация учебной деятельности» [4]) студентов пяти вузов (Национальный исследовательский Томский политехнический университет, Сибирский государственный медицинский университет, Томский государственный педагогический университет, Томский институт бизнеса).

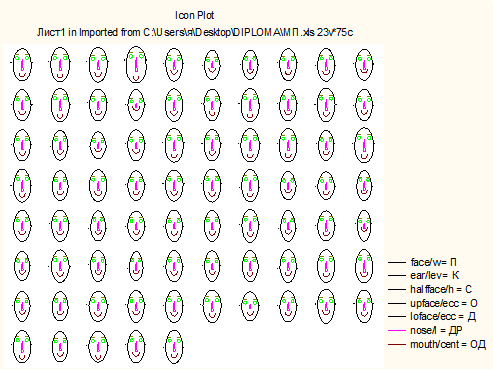

На рис.1 представлены «лица Чернова», построенные в пакете Statistica по семи основным шкалам мотивационной сферы,

Рис. 1. «Лица Чернова», построенные по семи основным мотивационным шкалам

Заметим, что метод «Лиц Чернова» довольно сложен, а его использование требует проведения большого числа экспериментов по сопоставлению черт лица с исходными данными. Вместе с тем он является одним из наиболее эффективных методов когнитивной графики при выявлении скрытых закономерностей в разнотипных социально-психологических данных.

Работа выполнена при финансовой поддержке РГНФ, проект 12-06-12057в.

Литература

1. Зенкин А. А. Когнитивная компьютерная графика. - М.: Наука, 1991. - 192с.

2. Интернет - университет информационных технологий [Электронный ресурс]. - Режим доступа: http://www.intuit.ru/department

3. Graphical Representation of Multivariate Data by Means of Asymmetrical Faces (by Bernard Flury and Hans Riedwyl) [Электронный ресурс].- Режим доступа http://www.jstor.org/pss/2287565 3.

4. Берестнева О. Г., Дубинина И. А., Уразаев А. М. Психологическое тестирование. - Томск: Изд-во Томского политехн. ун-та, 2005. - 139 с.
