Проектирование web-сайта для гипермаркета

Функциональная модель SADT отображает функциональную структуру объекта, то есть производимые им действия и связи между ними. Верхний уровень модели отражает только контекст системы. Контекстная диаграмма-вид IDEF0-диаграммы. Это диаграмма, расположенная на вершине древовидной структуры диаграмм, представляющая собой самое общее описание системы и ее взаимодействие с внешней средой. В соответствии с рисунком 1 представлена контекстная диаграмма IDEF0 [1, 2].

Рисунок 1 Контекстная диаграмма IDEF0. Функционирование супермаркета «Семейный»

Взаимодействие системы с окружающей средой описывается в терминах входа («Неавторизованные клиенты», «Авторизованные клиенты» и «Поставляемая продукция»), выхода (основной результат процесса – «Финансовые документы», «Доставленный товар» и «Денежные средства»), управления («Онлайн каталог товаров», «Налоговый кодекс» и «Закон о защите прав потребителей») и механизмов («Интерфейс по работе с интернет магазином», «Заказчик», «Персонал» – это ресурсы, необходимые для процесса функционирования супермаркета «Семейный»).

«Клиенты» – посетители сайта. Они просматривают каталог товаров. Делают заказы.

«Поставляемая продукция» – поставка готовых товаров.

«Налоговый кодекс» и «Закон о защите прав потребителей»-это правила, которыми управляется процесс функционирования web-сайта.

В оказании услуг принимает участие «Персонал». Чтобы оформить заказ и получить прибыль.

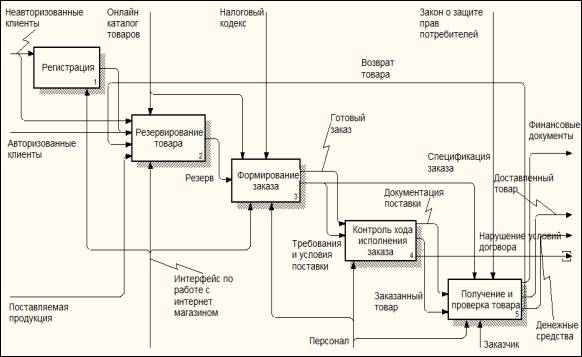

В соответствии с рисунком 2 представлена диаграмма декомпозиции IDEF0, отображающая разложение функционирования супермаркета.

Рисунок 2 Диаграмма декомпозиции IDEF0. Функционирование супермаркет «Семейный»

Весь процесс «Функционирование супермаркет «Семейный» разбивается на:

1) «Регистрация» – создание учетной записи, для того чтобы можно было заказать товар;

2) «Резервирование товара» представляет собой выбор товара зарегистрированным пользователем, который закрепляется за данным пользователем;

3) «Формирование заказа» представляет собой уже выбранный товар, по которому формируется заказ;

4) «Контроль хода исполнения заказа» представляет собой готовый заказ, где обсуждаются требования и условия поставки товара;

5) «Получение и проверка товара» представляет собой получение заказанного товара и проверка его на целостность.
