Аспирант Фомиченко В.В.,
д.б.н. Нефедьева Е.Э., д.т.н. Голованчиков А.Б.
Волгоградский
государственный технический университет, Россия
Предпосевная обработка семян ударным
давлением в мобильных устройствах.
Важнейшей
задачей физиологии растений как фундаментальной науки является создание
теоретической основы растениеводства. Новые
прогрессивные направления биотехнологии и биоинженерии растений призваны
обеспечивать высокую продуктивность и устойчивость растений.
Способы
повышения продуктивности растений можно условно разделить на следующие группы:
химические, физические и биологические (рис. 1).

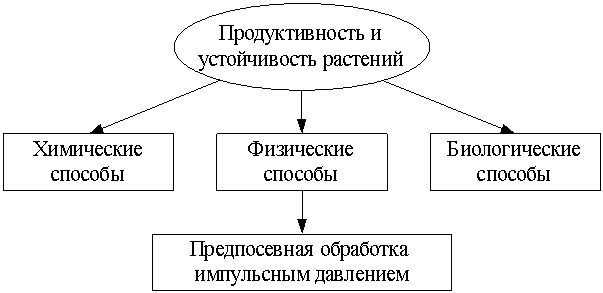

Рисунок 1. Способы повышения продуктивности
и устойчивости растений.
Предпосевная обработка семян импульсным
давлением относится к физическим способам повышения урожайности. Давление
оказывает большое влияние на различные жизненные процессы растений. Быстрые изменения осмотического давления могут вызывать
некоторые неспецифические стрессовые симптомы в растениях, в то время как нормальное
осмотическое давление – важный фактор в клеточном развитии, росте и поглощении
воды.
Существуют
конструкции аппаратов, в которых импульсное давление при обработке семян
создается путем подрыва различного рода взрывчатых веществ: твердых[1,2];
газообразных смесей[3]. Однако использование взрывчатых веществ не только увеличивает
стоимость процесса, но и значительно его усложняет, так как работать с такими
веществами могут люди, имеющие специальную подготовку, и в специально
отведенном месте, например полигоне.
В
связи с этим была разработана конструкция аппарата, в котором импульсное
давление создается механическим способом, без использования взрывчатых веществ
и обладающая большей мобильностью.

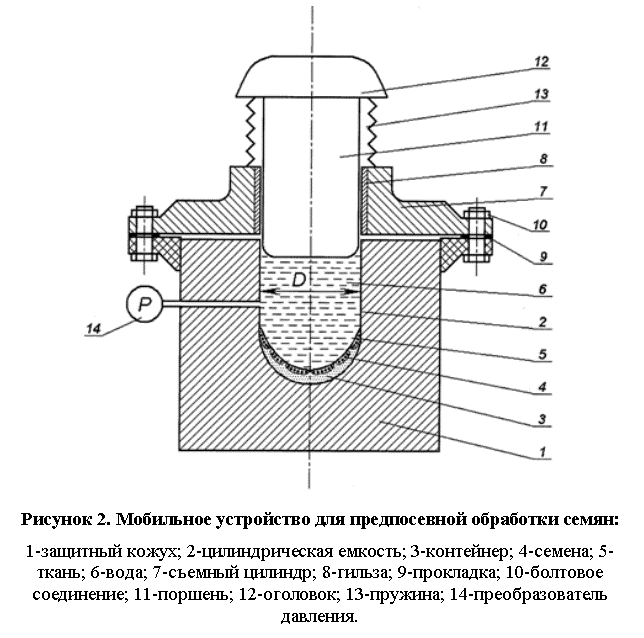

Для проведения
предпосевной обработки семян импульсным давлением, создаваемым без применения
взрывчатых веществ, разработана конструкция устройства, представленная на
рисунке 2[4].
Представленная
конструкция имеет ряд преимуществ:
·
позволяет выполнять обработку без применения
взрыва, создавая ударное давление, которое передается на обрабатываемые семена
без высоких температур на фронте пламени и возможном термическом поражении
семян;
·
отсутствие необходимости в специальной
подготовке лиц, производящих обработку на данном устройстве;
·
возможность использования малогабаритных моделей
устройств в личных подсобных хозяйствах, дачах;
·
мобильность устройства.
Устройство
работает следующим образом: цилиндрическую емкость 2 устанавливают на станину
(на рисунке не показана), в цилиндрическую емкость 2 устанавливают контейнер 3
с семенами 4, закрытыми тканью 5, и заливают воду 6. Над защитным кожухом 1
герметично устанавливают цилиндр 7 с помощью прокладки 9 и болтового соединения
10. Внутрь гильзы 8, цилиндра 7 и пружины 13 устанавливают поршень 11 с
оголовком 12.
По
оголовку 12 наносится удар, оголовок передает основное усилие удара на поршень 11.
Поршень, скользя вниз в гильзе 8 цилиндра 7, передает импульсное давление на
воду 6, а через нее на обрабатываемые семена 4.
Давление
регистрируют преобразователем давления 14.
После обработки пружина 13 возвращает поршень с оголовком 12 в верхнее
положение. Затем поршень 11 вынимают из гильзы 8, цилиндра 7, сливают воду 6 и
достают контейнер 3 с обработанными ударным давлением семенами 4.
Техническим
результатом предлагаемого устройства является упрощение предпосевной обработки
семян за счет действия на обрабатываемые семена ударного давления, создаваемого
механическим ударом, без применения взрывчатых веществ и смесей.
Поставленный
технический результат достигается тем, что в устройстве для предпосевной
обработки семян, включающем защитный кожух, воду, ткань, семена и контейнер,
герметично прикреплен над защитным кожухом, объемный цилиндр с поршнем и
цилиндрическую пружину. При этом к верхней части поршня жестко прикреплен
оголовок для удара, а между ним и цилиндром установлена пружина.
Жесткое
прикрепление оголовка к верхней части поршня позволяет передавать ударное
воздействие от рабочего органа - кузнечного или штамповочного автомата
сваебойной машины или ручного молота на оголовок, а от него на поршень, воду и
обрабатываемые семена без разрушения поршня, его перекоса и заклинивания в
цилиндре, что увеличивает срок службы устройства и упрощает его эксплуатацию,
уменьшает затраты времени на ремонт и обслуживание.
Установка
пружины между оголовком и цилиндром предотвращает удар оголовка о верхнюю часть
цилиндра, автоматически возвращает его в исходное положение для последующей
работы, что также упрощает конструкцию и эксплуатацию устройства, уменьшает
затраты времени на подготовку к новому циклу работы.
На основе
разработанной конструкции создана экспериментальная установка. Она позволяет
обрабатывать небольшие партии семян, используя в качестве рабочего органа
молоток или кувалду, в зависимости от величины необходимого давления при
обработке.
Устройство несложно в изготовлении и эксплуатации. Изменяя его размеры,
можно создавать устройства для обработки большого количества семян при
использовании кузнечно-штамповочного оборудования, применяемого в
машиностроении, или сваебойной машины, применяемой в строительстве. Кроме того,
уменьшив размеры устройства, его можно приводить в действие обычным ручным
кузнечным молотом и использовать на дачах, в личных подсобных хозяйствах, на
селекционных станциях и в тепличных хозяйствах для предпосевной обработки
семян, способствующей увеличению продуктивности растений.
Литература:
1.
Пат.
85291 Российская Федерация, МПК7 А 01 С 1/00, А 01 G
7/04. Устройство для предпосевной обработки семян [Текст]/ Нефедьева Е.Э.,
Голованчиков А.Б., Лысак В.И., Обирина В.А., Федосов П.Н.; заявитель и
патентообладатель Государственное образовательное учреждение высшего
профессионального образования Волгоградский государственный технический
университет - № 2009109560/22; заявл. 16.03.2009; опубл. 10.08.2009 – 4 с.
2.
Пат.
88244 Российская Федерация, МПК7 А 01 С 1/00, А 01 G
7/04. Устройство для предпосевной обработки семян [Текст]/ Нефедьева Е.Э.,
Голованчиков А.Б., Лысак В.И., Фомичено В.В., Дрямов Е.Н., Юркъян О.В.;
заявитель и патентообладатель Государственное образовательное учреждение
высшего профессионального образования Волгоградский государственный технический
университет - № 2009121967/22; заявл. 08.06.2009; опубл. 10.11.2009.
3.
Пат. 91504 Российская
Федерация, МПК7 А 01 G 7/04. Устройство для предпосевной обработки семян
[Текст]/ Голованчиков А.Б., Нефедьева Е.Э., Лысак В.И., Фомичено В.В., Мурадян
А.С.; патентообладатель Государственное образовательное учреждение высшего
профессионального образования Волгоградский государственный технический
университет - № 2009144254/22; заявл. 30.11.2009; опубл. 20.02.2010.
4.
Пат. 98858 Российская
Федерация, МПК7 А 01 С 1/00 Устройство
для предпосевной обработки семян [Текст]/ Голованчиков А.Б., Нефедьева Е.Э.,
Лысак В.И., Фомичено В.В., Мурадян А.С., Дрямов Е.Н.; патентообладатель
Государственное образовательное учреждение высшего профессионального
образования Волгоградский государственный технический университет - №
2010116260/21; заявл.23.04.2010; опубл. 10.11.2010.
