Д.т.н., Аруова Л.Б., к.т.н. Даужанов Н.Т.

Кызылординский государственный университет им.Коркыт Ата

Тепловая обработка полистиролбетона

Изобретение относится к области способов круглогодичной комбинированной тепловой обработки полистиролбетонных изделий (трехслойных панелей), покрытых пленкообразующим составом с гелиоэлектротермообработкой в светопрозрачных камерах.

Известны исследования способов тепловой обработки легких бетонов, через пропаривание, разработанных Малининой Л. А. Влияние параметров паровоздушной среды на деформации тяжелых и легких бетонов при пропаривании и автоклавной обработке. В сб. трудов координационного совещания НИИЖБ. Стройиздат, 1967 г.

Сегодня стоит задача создания эффективных строительных конструкций и материалов, позволяющих поддерживать условия микроклимата человека с минимальными затратами энергоресурсов. Применение легких бетонов является одним из главных путей создания ограждающих конструкций с улучшенными теплоизоляционными свойствами. Наиболее эффективными является использование бетонов на сверхлегких заполнителях как вспученный полистирол марки ПСБ или ПСБ-С. Современная заводская технология при термообработке имеет в основом паровой прогрев, и она имеет присущие ей недостатки:

- длительная предварительная выдержка (2-5 час.);

- длительная термообработка конструкций до 16 час.;

- температурные ограничения изотермы не выше +70 ⁰С, из-за оплавления вспученного полистирола в твердеющем бетоне;

- в трехслойной панели, при использовании традиционного парка форм, во избежании разрыва между слоями существует ограничение скорости подъема температуры.

Малинина Л.А., в своих работах показала, что свыше 90% продукции заводского производства подвергается пропариванию. Однако ряд ограничений при термообработке изделий из полистирола, обращает внимание на необходимость исследований по способам термообработки с помощью электроэнергии. Эти недостатки могут быть устранены при использовании метода комбинированной гелиоэлектротермообработки в светопрозрачных камерах, снабженных ТЭНами с нижней и верхней части гелиокамеры с использованием пленкообразующих составов. В зимний период года и в пасмурную погоду гелиокамера или гелиоформа с изделием, покрытым пленкообразующим составом или светопрозрачным покрытием снабжается дополнительными электронагревателями, располагаемыми под формой и над формой изделий в виде ТЭНов, проводов, греющих шнуров. Режимы электротермообработки остаются мягкими с подъемом температуры 5-7 часов до 60-70^оС, условной изотермической выдержкой 5-7 часов и медленным остыванием до 35-50^оС. Расход электроэнергии в зимнее время составит 30-40 кВт ч/м³ бетона.

Образцы естественного твердения уступают образцам прошедшим электрообогрев до 100 %. Повышенная прочность цементного камня, объясняется уплотнением стенок полученных каверн в результате суммарного воздействия давления по всему объему бетона, при услових термодинамической изотерии, а также эффекта динамической перекристаллизации при повышенном давлении. Табл. 1.

Таблица 1. – Кубиковая прочность полистиролбетона 28 суточных образцов с различной термообработкой и без обработки нормального твердения.

Вид твердения	D250 Rк, МПа	D300 Rк, МПа	D350 Rк, МПа
Электрообогрев	1,12	1,43	1,81
Паропрогрев	0,32	0,50	1,42
Нормальное твердение	0,45	0,50	0,61

Данный способ тепловой обработки железобетонных изделий даст экономию 50-100% традиционного топлива, экологически чистую окружающую среду, свободную от дымовых выбросов котельных, и гарантированное высокое качество изделий и конструкций при суточном цикле оборачиваемости форм.

Данное изобретение поясняется чертежом /рис.1/.

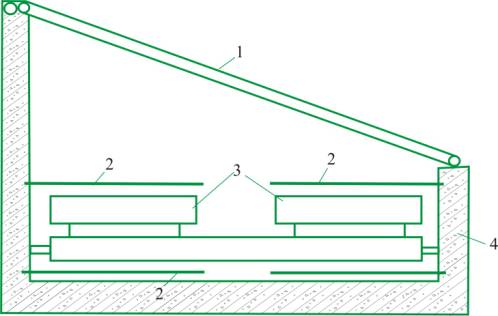

Рис.1. Схема тепловой обработки полистиролбетона

1. Светопрозрачное покрытие

2. ТЭНы

3. Формы с изделиями

4. Теплоизолирующее ограждение
