Кладун Е.А.

Национальный   технический университет Украины «КПИ»

УПРУГИЕ ДЕФОРМАЦИИ ПОДВЕСА ГИРОСКОПИЧЕСКОГО ИНТЕГРАТОРА ЛИНЕЙНЫХ УСКОРЕНИЙ ПРИ ПОДВОДНОМ

СТАРТЕ БАЛЛИСТИЧЕСКИХ РАКЕТ



В системе обороны страны большое внимание уделяется защите морских рубежей нашей Родины и в первую очередь развитию и совершенствованию противолодочной обороны. В современных условиях подводным лодкам принадлежит ведущая роль в вооруженной борьбе на море. Сочетая в себе такие факторы как скрытность, защищенность, подвижность и способность к самообороне, подводные лодки способны уничтожать наземные объекты, ракетные подводные лодки, группировки надводных кораблей, нарушать коммуникации. С появлением подводных лодок-ракетоносцев (в первую очередь атомных) Военно-Морской флот способен оказывать стратегическое воздействие на ход и исход современной войны. Так, проблема борьбы с подводными лодками – носителями баллистических ракет, в настоящее время является проблемой чрезвычайной важности. Небольшое полетное время баллистических ракет, запускаемых с подводных лодок (около 15 мин при полете на дальность 2800 км по нормальным траекториям и 7-8 мин при полете по пониженным траекториям), может оказаться недостаточным для принятия контрмер.

Проведем численный анализ с целью установления степени влияния акустического излучения, например, при уровне давления , равном 140 децибел, на состояние цилиндрической части поверхности кожуха гироинтегратора. Пусть ; ; ; ; ; ; ;  – частота падающей волны.

Вначале проанализируем отдельные, нижние формы, а затем оценим величину полных перемещений –  и  элементов  цилиндрической поверхности кожуха.

Максимальные значения радиальные перемещения  достигают в среднем шпангоуте () и составляют около 4,471 mkм  при частоте падающей волны  и приблизительно 4,590 mkм при частоте . Здесь , , . Все остальные формы имеют существенно меньшие максимальные значения прогибов:

,

,

,

,

,

,

,

,

,

,  .

Для более высоких номеров  значения величин  еще меньше.

Утверждение, что знак у параметра  не влияет на форму колебаний иллюстрируется рис.1 () и рис.1,б (). Если зафиксировать значение параметра  (например, ), то можно определить формы радиальных колебаний цилиндрической поверхности поплавка (рис.1, в – рис.1,н) для значений , изменяющихся от 9 до нуля. При этом, увеличение номера n приводит к уменьшению радиальных перемещений  (рис.1, м, н).

Для частоты  формы представлены на рис. 2 (; ).

Влияние количества суммирующихся форм по параметрам  и  на величину максимального радиального прогиба, например, при частоте  падающей звуковой волны незначительно (табл.1). Геометрия форм при этом практически не меняется

.

Таблица 1

m1

m2

-10

10

-3

3

-5

5

-15

15

-20

20

-10

10

-10

10

-10

10

-10

10

-20

20

n1

9

9

9

9

9

5

25

49

99

9

Wmax,mkм

3,72

3,69

3,71

3,71

3,70

3,02

3,55

3,56

3,56

3,53

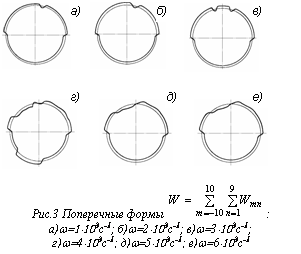

Очевидно, что параметр  при изменении значений в двойной сумме, начиная с , очень несущественно влияет и, по сути, дела не вносит существенных изменений в максимальные прогибы. Вклад параметра  - еще меньше.

Численный анализ тангенциальных перемещений  для тех же условий показывает, что они на 7…8 порядков меньше абсолютных величин прогибов  в радиальном направлении и составляют, например, при  величину 1,9×10-8 mkм.
