Математика / 5. Математическое моделирование

Челабчи В.В., Челабчи В.Н.

Одесский национальный морской университет, Украина

Численное моделирование течений в каналах

Рассматривается организация компьютерного моделирования применительно к задачам течения несжимаемой среды в каналах. Под каналом понимается последовательность элементов, через которые проходит один и тот же массовый расход среды.

Чаще всего процесс течения описывается в естественных переменных уравнением неразрывности (1) и уравнением Навье-Стокса в проекциях на координатные оси (2) – (4). К этим уравнениям добавляется уравнение давления (5). В случае турбулентных режимов используется одна из моделей турбулентности. Искомыми являются поля компонентов вектора скорости и поле давления.

                                           (1)

      (2)

     (3)

    (4)

       (5)

где      x, y, z, τ – соответственно координаты и время;

V, U, W, P –компоненты вектора скорости и давление;

r, μ  – плотность и коэффициент динамической вязкости среды.

Как правило, проводится расщепление задачи на две подзадачи: определение поля скорости и определение поля давлений. Согласование решений оговоренных задач проводится итерационно (глобальные итерации). Локальные итерации используются при решении каждой из подзадач.

Для решения оговоренных задач в рассматриваемом подходе используется модифицированный метод конечных разностей [1,2] в котором комплекс, включающий члены со вторыми и первыми производными аппроксимируется по трехточечной схеме (6).

                               (6)

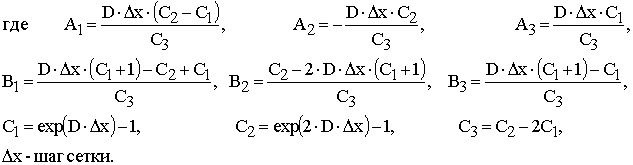

Величина D может быть функцией решения. Тогда ее значение уточняется итерационным методом (локальные итерации). Расчетные зависимости для коэффициентов A1, A2, A3 можно получить из аналитического решения уравнения вида (7) при постоянном значении правой части на отрезке оси ограниченном узловыми точками с индексами i-1 и i+1.

                                                        (7)

Одновременно можно из аналитического решения (7) получить аналогичную аппроксимирующую зависимость для первой производной (8), что важно при аппроксимации уравнения неразрывности:

                                         (8)

В общем случае для задачи в трехмерной постановке уравнения (1) ÷ (4) с учетом (6) и (8) можно записать в компактном виде (9).

                                    (9)

где Vi,j,k, Ui,j,k,, Wi,j,k – компоненты вектора скорости по осям x, y, z;

i,j,k – индексы узлов сетки соответственно по осям  x, y, z;

a1, a2 … R3, R4 – коэффициенты разностных уравнений.

Минимизируя функционал d (10) можно переопределенную систему (9) привести к системе трех уравнений (11).

    (10)




           (11)



Полученную систему квазилинейных алгебраических уравнений удобно решать одним из прямых методов, уточняя на каждой локальной итерации значения коэффициентов a1, a2 … R3, R4.

Решение уравнения (5) проводится с использованием классической трехточечной разностной схемы. При расчете значений членов правой части используются аппроксимации типа (8).

Реализация граничных условий на стенках канала, как правило, не вызывает осложнений. Используются условия прилипаемости и непротекания. Для надежности отражения этих условий вблизи стенок канала используется измельченная сетка узлов.

Значительно сложнее задать граничные условия на выходе из канала. Рассмотрим несколько типов условий на выходе канала (12) - (14).

,                                                    (12)

,                                                      (13)

                                         (14)

 где    - значение величины (V, U, W или P) в узле на границе,

s – индекс относящий величину к узлу на выходной границе,

L – направление, совпадающее с одной из координатных осей,

a, b, c – величины отражающие изменение величины F по направлению L в районе граничного узла.

Условие (12) для поля скорости используется редко, но его удобно использовать для поля давления, задавая постоянное давление на входной и выходной границах.

Условие (13) отражает линейное изменение величины в области граничного узла и согласно рис.1 соответствует разностному выражению (15).

                                                      (15)

где n – индекс узла на границе.

Условие (14) можно интерпретировать выражением (16).

                                                (16)

где ¸  - номера шагов сетки по направлению от границы (рис.1).

Разностная аппроксимация (16) приводит к выражению (17).

.                                          (17)

Исключительная ситуация деления на 0 обрабатывается алгоритмом счета.

Условие (17) применимо к любым режимам течения.

Для совместного решения подзадач (согласование поля скорости и поля давления) авторы используют следующий итерационный прием.

Вначале задается предварительное распределение компонентов вектора скорости в области решения, граничные давления и эпюра скорости на входе. Выделяется ряд сечений  ¸  перпендикулярных основному направлению потока (рис.2).

На каждой глобальной итерации для сечений  определяются значения объемного расхода  затем среднее  (по всем m сечениям канала) и поправочный коэффициент для уточнения эпюры скорости на входе  (18).

,     ,     ,                (18)

где символ * относит величину к предыдущей глобальной итерации.

Рассмотренная методика применялась при исследованиях течений на ламинарных и переходных режимах, когда отслеживалась эволюция крупных вихрей. На рис.3 для одного момента времени показано поле скорости в процессе образования вихрей. Следует отметить, что при ламинарных режимах, после выхода на устойчивое течение, поля скоростей стабилизировались и в дальнейшем не менялись. При переходных режимах наблюдалось перемещение во времени вихревых зон и их деформация.

Полученные подробные решения позволили моделировать процесс теплопереноса и найти зависимости эффективных коэффициентов обмена от параметров процесса и конструктивных особенностей каналов.

Результаты исследований использовались при компьютерном моделировании процессов в охладителях воздуха косвенного испарительного типа [3,4].

Литература

1. Меркт Р.В, Челабчи В.В., Челабчи В.Н. Устойчивая разностная схема для решения задач гидромеханики и конвективного переноса / Тезисы докладов 1 международной конференции "Численные методы в гидравлике и гидромеханике". - Донецк: ДонГУ, 1994. с.83.

2. Merkt R.V., Chelabchy V.V. Computer simulation of associated transfer processes. Збірник наукових праць, Тематичний випуск “Системний аналіз, управління та інформаційні технології”, -Харків: НТУ “ХПІ”, -2004, № 2, с. 37-47.

3. Меркт Р.В., Челабчи В.В., Челабчи В.Н. Оптимизация воздухоохладителей  испарительного типа // "Промышленная теплотехника" том 25, № 4, 2003. –С. 167-168.

4. Латий Н.Ф., Челабчи В.Н. Исследования режимов работы охладителя воздуха  непрямого испарительного типа // Матеріали міжнородної НПК “Наукові дослідження –теорія та експеримент ‘2005’. Том 9. –   Полтава:ПНТУ, 2005. – с. 30 – 32.
