Субін А., к.т.н., доц., Кореньков В., к.т.н., доц., Ткач І.,студ.

НТУУ «Київський політехнічний інститут», м. Київ, Україна

РОЗРАХУНОК ПАРАМЕТРІВ СЕРВЕРНОЇ ЧАСТИНИ СИСТЕМИ ON-LINE МОНІТОРИНГУ ВЕРСТАТІВ З ЧПК

В цілому Система моніторингу (далі - Система), що пропонується, побудована на класичних засадах відповідних систем. Клієнтські частини Системи інтегровані з обладнанням (верстатами), параметри яких необхідно контролювати. Всі одиниці обладнання об’єднані в мережу: провідну за допомогою САТ5 провідників; безпровідну за допомогою wi-fi. Відповідна мережа дозволить побудувати як мінімум однорангову локальну мережу за схемою «зірка» навколо маршрутизатора з необхідними характеристиками щодо швидкості і якості сигналів. Сам маршрутизатор пов’язаний з серверною частиною Системи, а також дозволяє приєднуватись операторам Системи для роботи з даними.

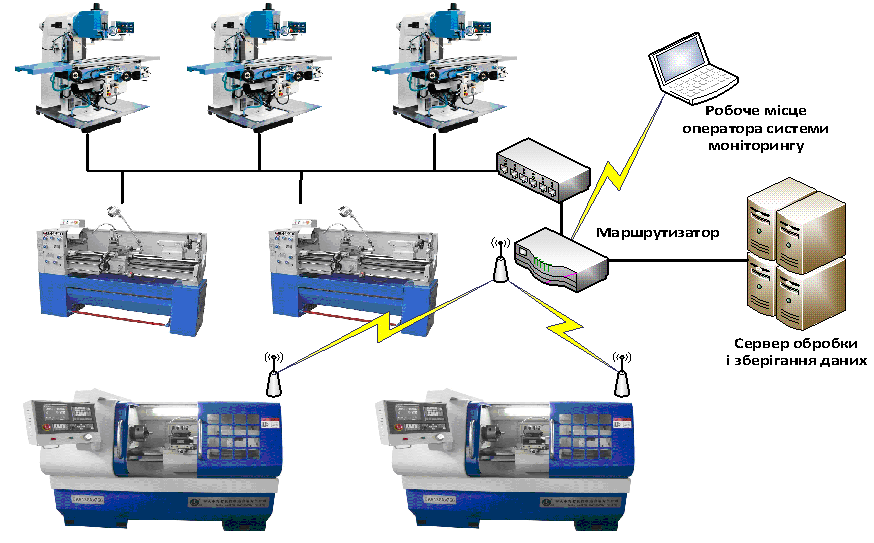

Рис.1. Принципова схема обладнання системи

Кожна одиниця обладнання генерує статистичну інформацію для зберігання обсягом приблизно i=1 кБ за один сеанс зняття інформації. При цьому виходячи з пропускної здатності мережі s=10Мб/сек (що є мінімальним значенням для мережі запропонованої схеми) з урахуванням втрат сигналів на рівні p=5% кількість обладнання, на яке теоретично можна надіслати запити одночасно, визначається як:

од.

Виходячи з параметрів зберігання інформації щодо даних, одиниця інформації в базі даних Системи займає приблизно 120 Б, а блок інформації складається з 50-ти рядків подібних записів. Відповідно сумарно при одночасному запиті база даних збільшується на r=6кБ інформації. Враховуючи, що при цьому додатково сумарно 25% від цієї інформації будуть займати системні складові бази (в перерахунку на річний обсяг інформації), і задавшись кількістю обладнання k=50 одиниць, отримаємо щорічний приріст інформації:

ГБ,

де q – частота запиту в хвилину, 2004 – робочих годин на рік [1].

З урахування наявності трикратного обсягу інформації (для інкрементального і повного бекапу інформації), отримаємо що при щохвилинних запитах інформації на вказаній кількості інформації база даних щорічно буде рости на 129 ГБ.

Посилання:

1. http://www.zkg.ua/aktualne-fahivtsyam/normi-trivalosti-robochogo-chasu-na-2014-rik.html
