ВНЕДРЕНИЕ (РЕАЛИЗАЦИЯ)
ПРИНЦИПОВ СИСТЕМЫ ЭКОЛОГИЧЕСКОГО МЕНЕДЖМЕНТА.
ИССЛЕДОВАНИЕ ВЛИЯНИЯ ОБЪЕМНОГО РАСХОДА ГАЗА НА ЭФФЕКТИВНОСТЬ ПЫЛЕУЛАВЛИВАНИЯ
В основе Международного стандарта
ИСО 14001 «Системы экологического менеджмента» лежит методология, известная как
«цикл PDCA» (Plan-Do-Check-Act)
[1].
Модель системы экологического
менеджмента согласно стандарту ИСО 14001 включает пять основных принципов: 1) обязательства и политика; 2) планирование; 3) реализация (внедрение и
функционирование); 4) оценка и измерение; 5) проверка и улучшение.
Ранее нами были рассмотрены первые два принципа: обязательства
и политика; планирование.
В настоящей статье предлагаем третий принцип – внедрение
(реализация) принципов системы
экологического менеджмента и исследование влияния объемного расхода газа на
эффективность пылеулавливания.
С целью внедрения (реализации) принципов системы
экологического менеджмента и исследования влияния объемного расхода газа на
эффективность пылеулавливания нами был
разработан и внедрен вихревой пылеуловитель со встречными закрученными потоками

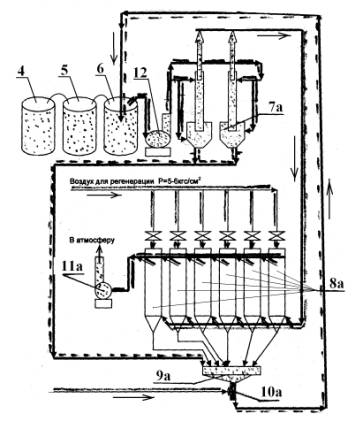

(ВЗП) [2]. Технологическая схема пылеулавливания приведена на рисунке 1 [3].
4, 5, 6 – силосы
фоссырья; 7а – пылеуловитель со встречными закрученными потоками (ВЗП); 8а –
фильтр рукавный с импульсной продувкой ФРКИ-30;
9а –
бункер-пылесборник; 10а – форсажная камера (форсунка);
11а – вытяжной вентилятор; 12 – нагнетающий
вентилятор
Рисунок 1 –
Технологическая схема пылеулавливания
В центробежных
пылеосадителях (циклонах) осаждение взвешенных в газовом потоке частиц
происходит в поле центробежных сил.
Поступающий
на очистку газ подводится к центробежному пылеосадителю по трубопроводу,
направленному по касательной к цилиндрической части аппарата. В результате газ
вращается внутри циклона вокруг выхлопной трубы. Под действием центробежной
силы, возникающей при вращательном движении газа, твердые частицы большей
массой отбрасываются от центра к периферии, осаждаются на стенке, а затем через
коническую часть удаляются из аппарата. Очищенный газ через выхлопную трубу
поступает в производство или выбрасывается в атмосферу.
Зависимости
коэффициента очистки от диаметра циклона приведены в таблице 1.
Таблица 1– Зависимость
коэффициента очистки от диаметра циклона [4]
|
Тип циклона |
Диаметр циклона, мм |
Коэфф. гидравлич. сопрот., x |
|||||||||
|
100 |
200 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
||
|
Коэффициент очистки, % |
|||||||||||
|
ЦН-11 |
95,1 |
93,0 |
92,0 |
89,2 |
88,0 |
86,8 |
85,0 |
84,0 |
83,2 |
82,0 |
180 |
|
ЦН-15 |
93,0 |
89,0 |
86,4 |
85,1 |
82,9 |
81,6 |
79,3 |
77,0 |
75,7 |
74,4 |
105 |
|
ЦН-15У |
90,0 |
85,5 |
82,5 |
79,5 |
77,2 |
75,0 |
73,2 |
72,2 |
69,6 |
67,0 |
110 |
|
ЦН-24 |
87,5 |
82,5 |
78,4 |
74,2 |
70,8 |
67,4 |
65,0 |
– |
– |
– |
60 |
Проведены опытно-промышленные испытания влияния объемного
расхода газа на эффективность очистки пылеуловителя ВЗП диаметром 800 мм и
сведены в таблицу 2.
Таблица
2 – Результаты опытно-промышленных испытаний влияния
объемного расхода газа на эффективность очистки пылеуловителя ВЗП [3]
|
Скорость
газа, м/с |
6,75 |
9,3 |
9,7 |
10,1 |
10,5 |
12,8 |
13,1 |
15,5 |
|
Объемный
расход газа, V, м3/ч |
3061,8 |
4218,5 |
4379,7 |
4582,4 |
4762,8 |
5806,1 |
5942,2 |
7000 |
|
Эффективность
ВЗП, % |
41,54 |
77,62 |
79,6 |
82,8 |
83,4 |
93,8 |
94,1 |
98,2 |
Согласно опытно-промышленных испытаний (таблица 2) построен график влияния объемного расхода газа на эффективность очистки пылеуловителя
ВЗП (рисунок 2).

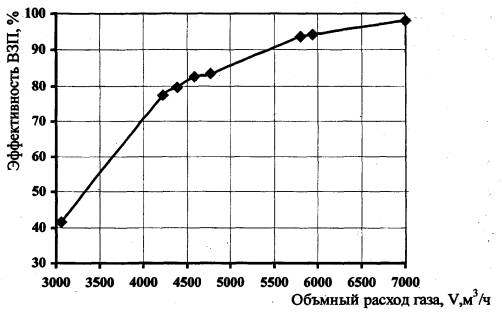

Рисунок
2 – Влияние объемного расхода газа на эффективность
пылеуловителя ВЗП
Результаты опытно-промышленных испытаний показали:
1. Объемный расход газа в пылеуловителе ВЗП колеблется в
пределах 3000¸7000 м3/ч.
2. Из анализа графика (рисунок 2) видно, что при объемном расходе газа равного Q=7000 м3/ч эффективность
пылеуловителя ВЗП составила 98,2%.
3. Эффективность пылеулавливания в аппаратах со
встречными закручивающимися потоками (ВЗП) выше, чем в циклонах.
Литература
1. Международный стандарт ИСО
14001. Системы экологического менеджмента. Требования и руководство по
применению. Второе издание 2004-11-15. Номер ссылки: ISO 14001:2004 (E).
2. Предварительный патент на изобретение №
18978 «Вихревой пылеуловитель».
Байтуреев А.М., Турдалиев Т.Т., Байтуреев С.А. «Национальный институт
интеллектуальной собственности» (НИИС). Бюл. № 12, опубл. 18.12.2007.
3. Отчет «Разработка и создание
вихревого пылеуловителя со встречными закрученными потоками (ВЗП) для очистки
вентиляционных выбросов от промышленных пылей и примесей» (Заключительный
отчет). – Тараз, 2009. – 59 с.
4. Горемыкин В.А., Панов С.Ю., М.К.
Аль-Кудах, А.М. Болдырев, Ю.В. Краосвицкий, Ю.Н. Шаповалов. – Воронеж. 2000.
-327 с.
