к.т.н. Степанова О.А.,
к.т.н. Золотов А.Д., Ермоленко М.В., Плахова Т.М.
Семипалатинский
государственный университет имени Шакарима
Информационно-коммуникационные
технологии
в управлении теплоэнергетическим
комплексом города
Неотъемлемой частью в обеспечении жизнедеятельности
любого населенного пункта является бесперебойное снабжение тепловой и
электрической энергией, что дает возможность динамично развиваться национальной
экономики страны.
В настоящее время на производстве все большее внимание
уделяется использованию информационных технологий, которые являются необходимым
условием в осуществлении непрерывного технологического процесса. Что позволяет
снизить аварийность и повысить уровень безопасности за счет быстрого анализа
сложившихся ситуаций и принятия соответствующих корректирующих действий.
Поэтому на ТЭЦ
города для проведения комплексных мероприятий по совершенствованию
технологического процесса производства тепловой и электрической энергии используются
аналого-цифровые преобразователи (АЦП).
Общая схема сетей представляет собой систему компьютеров,
концентраторов и беспроводных датчиков, расположенных на щитах управления в
котельном цехе, в кабинетах обслуживающего персонала (автоматизированные
системы управления технологическими процессами, КИПиА, химическая лаборатория,
режимная группа, техника безопасности, и др.) и в корпусе управления.
Используется компьютерное оборудование поколения IBM 286 и выше. В системных блоках
устанавливаются две платы АЦП. Каждая плата АЦП может мерить 16 каналов
(параметров). Программно счет параметров ведется от 1 до 32.
Преобразование параметров происходит с помощью сапфиров.
Сапфир – манометр с возможностью преобразования физических параметров в токовый
потом в АЦП и токового в цифры. Токовый сигнал настроен от 0 до 5 мА. За каждым
нужным измерительным прибором закрепляется такой датчик, передающий токовые
сигналы на аналого-цифровые преобразователи и затем на мониторы (рисунок 1).
С АЦП каждого компьютера данные
идут на концентраторы HUB. Концентратор HUB на 16 входов объединяют несколько
компьютеров в 1 линию. Каждую минуту с 15 по 18 секунду данные переходят на
NSS, дальше на ROUTER.
Возможно увидеть какой ток
приходится на каждую точку от первой до тридцать второй. И рядом показывает
параметр.
Возможно представление данных в виде графика (рисунок 2). Программа позволяет просмотреть данные за
любую дату, вести журнал наблюдений.

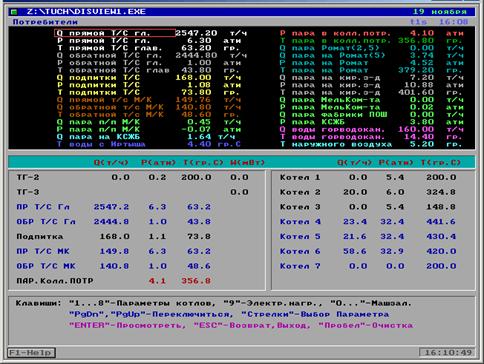

Рисунок 1 - Параметры на мониторе

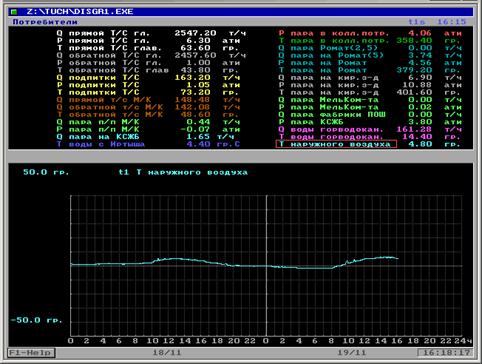

Рисунок 2 - График температуры наружного воздуха
