Аналіз методів вимірювання температури на основі піроелектриків



Піроелектричні матеріали знаходять широке застосування в якості сенсорних пристроїв різного призначення, детекторів і приймачів випромінювань, датчиків теплометричних приладів. Використовується головним чином їх основна властивість – будь-який вид радіації, що потрапляє на піроелектричний зразок, викликає зміну його температури і відповідну зміну поляризації[1]. При значній кількості сучасних технічних приладів, реалізованих на основі властивостей піроелектриків, зокрема енергонезалежна пам'ять, динамічна пам'ять, конденсатори, поверхневі акустичні хвилі, мікроактюатори, дефлектори[2], в даній статті хочеться зупинитися на використанні піроматеріалів так би мовити за «прямим» призначенням – перетворювачів тепла. Спробуємо проаналізувати в рамках однієї статті, наскільки це можливо, існуючі найбільш поширені методи використання піроелектриків в якості сенсорів температури.

Основною вхідною дією на піроелектричні перетворювачі є теплова, при декількох діях – теплова і механічна, теплова і електрична і т.д. Перелічені дії незалежно від їх фізичної природи по характеру формування електричного сигналу поділяються на генераторні і параметричні, в зв’язку з чим еквівалентну схему піроелектричного сенсора можна представити у вигляді паралельного (при вимірюванні струму) або послідовного (при вимірюванні напруги) з’єднання конденсатора і генератора (джерела струму або напруги) [3], як показано на  рис. 1.



Рис. 1. Еквівалентна схема піроелектричного сенсора

Рис. 2. Ввімкнення піроелектричного перетворювача у зовнішнє коло

В піроелектричному перетворювачі (рис. 2) полярний діелектрик використовується у вигляді пластини 1, покритої металічними електродами 2, до яких під’єднанні зовнішні виводи 3. Внаслідок електростатичної індукції в електродах і зовнішніх виводах потенціал зовнішніх виводів співпадає по знаку з приростом зв’язаного заряду на відповідній стороні піроелектрика. Піроелектрик володіє об’ємною провідністю, врахованою навантаженням витікання R[4].

Розглянемо принцип перетворення температури в електричний сигнал. Структурна схема перетворення в чутливому елементі більшості піроелектричних пристроїв (рис. 3) складається з трьох етапів[5]:

1. W - T: теплова дія W викликає зміну температури T піроелектрика.

2. T - Q: зміна температури T зумовлює появу зарядів Q на електродах піроелектрика.

Рис. 3. Структурна схема піроелектричних перетворювачів

3. Q – U: заряд Q на електродах піроелектрика створює різницю потенціалів U, значення якої залежить від власної ємності піроелектрика та імпендансу навантаження.

По функціональному призначенню перетворювачі, побудовані по цій схемі є сенсорами.

Піроелектричні сенсори, які являють собою кристали піроелектриків з приєднаними виводами, обов’язково потребують схеми підсилення вихідного сигналу U. Щоб підсилити піроелектричний сигнал для подальшої обробки використовують два типи схем підсилення: напруга на навантаженні піроелектрика (рис. 4а) і підсилення зі 100%-им від’ємним зворотнім зв’язком по заряду (рис. 4б). Вихідна напруга цієї схеми пропорційна електричному заряду на електродах піроелектрика[5].

Рис. 4. Схема підсилення напруги (а) і схема з від’ємним зворотним зв’язком по заряду (б) піроелектричних сенсорів (1 – піроприймач)

Схема на основі операційного підсилювача з колом зворотного зв’язку (рис. 4б) дозволяє регулювати його коефіцієнт підсилення. Як показано в [5], використання операційного підсилювача призводить до значного підсилення чутливості піроелектричного сенсора, яка обмежується умовами теплоізоляції і конструктивними параметрами піроприймача.

Після підсилення піроелектричний сигнал потребує подальшої обробки, перетворення у зручну для аналізу форму. В сучасних системах для вимірювання температури з такими піроелектричними сенсорами обов’язковим пристроєм є аналого-цифровий перетворювач.

Крім структурної схеми перетворення в чутливому елементі поданої на рис. 3 існують інші схеми [5], серед яких для нашого огляду становить інтерес подана на рис. 5.

Рис. 5 – Структурна схема піроелектричних перетворювачів

W, B – відповідно теплова і параметрична дія

В перетворювачі, побудованому по структурній схемі рис. 5 можливе однозначне визначення В при незалежній зміні W. В даній схемі теплова дія W відбувається одночасно на два чутливих елемента, які здійснюють по цій дії однакове перетворення f(W), так що для В=const U1~f(W) і U2~f(W). Під дією В також одночасно змінюються параметри однотипних етапів обох чутливих елементів, так що U1=f(W)f1(B) і U2=f(W)f2(B). Напруги U1 і U2 подаються на блок відношення, вихідна напруга якого U=f1(B)/f2(B)=f(B) визначаються тільки величиною В. Дана структурна схема була покладена в основу піроелектричних термометрів, які вимірюють як абсолютну температуру, так і її приріст[5]. Конструктивною основою таких перетворювачів є піроелектрична пластина з електродами, нанесеними на полярний зріз. Розглянемо спочатку піроелектричні термометри, які вимірюють малі температурні прирости.

                                    а)                               б)                           в)

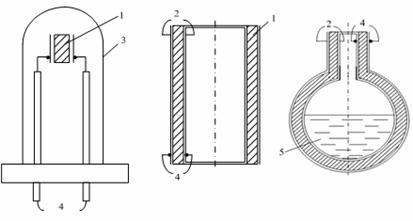

Рис. 6. Конструкції піроелектричних термометрів:

а) пластинчастий; б) порожнинчастий відкритий; в) порожнинчастий закритий; 1 – піроелектрик; 2 – електроди піроелектрика; 3 – жорстка оболонка (балон); 4 – зовнішні виводи; 5 – використовувана речовина

Такі піротермометри по конструкції чутливого елемента поділяються на дві групи (рис. 6): пластинчасті (чутливий елемент уявляє собою суцільну пластину) і порожнинчасті (чутливий елемент має вигляд замкнутої або відкритої порожнини). Чутливі елементи піротермометрів покривають жорсткою або м’якою захисною оболонкою і вводять в тепловий контакт з вимірюваним об’єктом. Рахують, що термометр суттєво не змінює початкового теплового поля. Зарядовий характер вихідного сигналу визначає і основну вимогу до схем ввімкнення піротермометра - максимально довше зберігання інформації про сумарну величину заряду, яка генерується термометром за необхідний проміжок часу. Безпосередньо вимірювати заряд доцільно статичним компенсаційним методом, схема якого зображена на рис. 7[6,7].

Рис. 7. Схема компенсаційного методу вимірювання заряду піротермометра

Можливості піроелектричних термометрів значно розширюються, зокрема з’являється можливість вимірювання абсолютної температури, якщо їх конструкція і схема ввімкнення виконанні по схемі перетворення рис. 5. В цьому випадку навколишня температура може розглядатися як параметрична дія В на двохелементний термометр (рис. 8). Для  визначення В необхідно різне розподілення властивостей елементів по даному параметру (температурі). Найпростіше реалізується  виготовленням елементів із різнорідних піроелектричних матеріалів з достатньо великим температурним коефіцієнтом залежностей .

Рис. 8. Схема перетворень піроелектричної напруги елементів термометра

1, 2 – елементи піротермометра, який відрізняється температурною залежністю

Вимірювання температури об’єкту викликає появу напруг U1 і U2 на елементах термометра, які підсилюються електрометричними підсилювачами і подаються на блок ділення. Вихідна напруга блоку з необхідною Т і використовується для керування параметричною поправкою вихідної напруги підсилювача першого елемента, яке пропорційне приросту температури[8].

Недоліком систем вимірювання температури на основі піротермометрів як видно є складність їх будови, а також неможливість проводити вимірювання у важкодоступних технічних об’єктів, об’єктів, які знаходяться під електричним потенціалом, у радіоактивному або агресивному середовищі.

Японська фірма Murata [9] розробила унікальну технологію створення елементної бази на основі піроелектричної кераміки і випускає серію інфрачервоних сенсорів IRA, які володіють високою чутливістю і надійністю. Розглянемо більш детально сенсори цієї фірми, які використовуються в побутовій техніці.













                     а)                                                                        б)

в)

Рис. 9. Піроелектричні інфрачервоні сенсори серії IRA фірми Murata

Сенсор IRA-Е710ST1 (рис. 9а) містить два піроприймача і його температурний діапазон -40…70 оС. Сенсор IRA-E910ST1 (рис. 9б) містить чотири піроприймача і його температурний діапазон -25…55 оС. IRA-940ST1 (рис. 9в) – багатоелементний сенсор з двополярним виходом і температурним режимом -25…55 оС.

 Як видно з рис. 9 для підсилення сигналів і узгодження високого вихідного опору пасивних піроприймачів з наступними функціональними вузлами вимірювальних пристроїв, в склад сенсорів вмикають додаткові схеми попередньої обробки. Найбільш часто застосовують однокаскадні та двохкаскадні підсилювачі на польових транзисторах (рис. 9), які володіють добрим узгодженням по високим значенням вхідного і вихідного опорів.

З метою зниження рівня ВЧ шумів між електродами сенсора і загальним виводом (корпусом) вмикають, як показано на рис. 9а,б блокувальні конденсатори малої ємності, які не впливають на НЧ корисний сигнал, але шунтують наведені завади.

Багатоелементні піроелектричні сенсори з двополярним виходом використовують для обробки сигналу два симетричні каскади на польових транзисторах, як показано на рис. 9в. В цьому випадку актуальною стає проблема підбору ідентичних параметрів кожного плеча схеми. Розузгодження підсилювача призводить до появи викривлень у вихідному сигналі сенсора. Через неможливість усунення технологічного розкиду характеристик транзисторів, вирівнювання режимів роботи підсилювальної схеми здійснюється підбіркою або підгонкою резисторів RG (рис. 9в).

В даній статті хочеться виділити і розглянути інтегровані датчики потужності випромінювань (ДПВ) на основі комбінованих твердотільних структур[10]. Дані ДПВ використовуються як сенсори температури в системі автоматизованого керування і контролю параметрів печі ІЧ-сушіння виробів електронної техніки[11]. В основі ДПВ лежить біполярний транзистор з польовим керуванням (БТПК). Розглянемо будову і принцип роботи ДПВ більш детально. Узагальнена конструкція ДПВ наведено на рис. 10.

Рис. 10. Узагальнена схема ДПВ

ДПВ містять чутливий елемент (ЧЕ) – поглинач випромінювань, керуючий елемент (КЕ) – піроелектричний перетворювач і виконавчий елемент (ВЕ) – БТПК. Робота ДПВ супроводжується зміною вихідного параметра ВЕ в результаті зміни потенціалу на одному з електродів БТПК, електрично з’єднаному з піроелектриком. Нагрівання піроелектрика відбувається за рахунок перетворення потужності сигналу в теплоту за допомогою ЧЕ[10]. Розроблені структури ДПВ, наведені на рис. 11[10], відповідно до яких вимірювальний перетворювач містить підкладку 1, із кремнію n-типу з орієнтацією (100), на якій виконана ізопланарна транзисторна структура з бічною SiO2 –ізоляцією, у якій за допомогою анізотропного травлення виконаний паз 2, дно якого розташоване в області колектора 3, а області бази 4 і емітеру 5 обмежені однією зі стінок паза, на стінках паза сформований шар SiO2  - 6 і додатковий польовий електрод – затвор 7. На колекторний контакт 8 послідовно наносяться шари піроелектрика 9 і металовуглицевого композита 10, що здійснюють перетворення потужності сигналу.

Розроблено [10] кілька видів конструктивно-технологічного виконання ДПВ (рис. 11):

а) з ЧЕ і КЕ в ланцюзі колектора БТПК;

б) з ЧЕ і КЕ в ланцюзі затвора БТПК;

в) з ЧЕ і КЕ в ланцюзі бази БТПК.



                         а)                                                                  б)

           в)

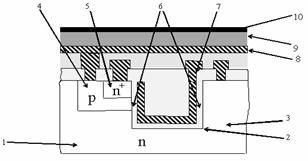

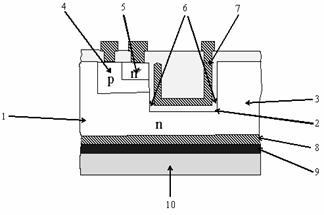

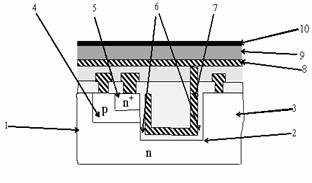

Рис. 11. Варіанти структур ДПВ

         Вихідний сигнал даних ДПВ у вигляді електричного струму, що зумовлює збільшення похибки вимірювань та знижує економічність систем для вимірювання температури на їх основі.

         На основі огляду методів вимірювання температури на основі піроелектриків поданих у даній статті можна зробити загальний висновок про складність вимірювання, а якщо проаналізувати більш детально, то підсумуємо наступне:

1)                              низька точність вимірювання, яка падає після кожної ланки обробки вихідного сигналу (який вже йде з похибкою зумовленою особливостями будови піроматеріалів і додатковими паразитними фізичними ефектами, окрім піроефекту), оскільки кожна схема, будь-то підсилення, обробки має власну похибку;

2)                              низька економічність пристрою, зумовлена наявністю схем підсилення, АЦП;

3)                              низька завадостійкість;

4)                              неможливість передачі інформації на відстань.

Як вихід з цих проблем і альтернативу вже існуючим і широко використовуваним в техніці методам вимірювання температури на основі піроелектриків автори статті пропонують власний метод на основі розроблюваних ними і поки що не впроваджених у виробництво мікроелектронних піроелектричних  сенсорів з частотним виходом. В основі даних сенсорів вимірювання температури через теплову потужність лежить використання в основі автогенераторів, описаних в [12], а також узагальненої схеми, поданої на рис. 10. Частотний вихід мікроелектронних сенсорів дозволить подолати окреслені вище чотири проблеми існуючих систем вимірювання температури, а можливість безконтактного вимірювання ними температури дозволить проводити вимірювання у важкодоступних технічних об’єктів, об’єктів, які знаходяться під електричним потенціалом, у радіоактивному або агресивному середовищі.
