Определение режимов аргонодуговой сварки тонколистовых стыковых соединений на съемной медной подкладке без присадочного материала

Широкое применение автоматическая аргонодуговая сварка неплавящимся (вольфрамовым) электродом получила в электронной, химической и авиационной промышленности для сварки корпусов, узлов и сборочных деталей из тонколистовых коррозионно-стойких материалов толщиной от 1,0 до 2,0 мм. [1, 2]. Поэтому сварные соединениям должны быть вакуумноплотными с полным отсутствием деформации и с допустимыми геометрическими параметрами согласно требованиям ГОСТ 14771-76. (табл.1).

Таблица 1

Размеры сварных соединений при сварке в инертных газах неплавящимся электродом без присадочного металла по ГОСТ 14771-76 [3]

Условное обозначе- ние сварочного соединения

Конструктивные элементы

S=S1

b

е, не бо- лее

е1

g

g1

Подготовлен- ных кромок свариваемых деталей

шва свароч- ного соедине ния

Номин.

Пред откл.

Номин.

Пред откл.

Номин.

Пред откл.

Номин.

Пред откл.

C4

0,5-0,9

0

+0,1

6,0

2,0

±1,0

0

±0,1

0

+2,0

1,0-1,5

+0,2

7,0

4,0

±2,0

+0,2 -0,3

+0,5

1,6-2,2

+0,3

8,0

+0,2 -0,5

+1,0

2,5-4,0

9,0

+0,3 -0,1

Перед сваркой электрод с заточенной на конус поверхностью устанавливался в цангодержатель аргонодуговой горелки. Вылет электрода из цангодержателя горелки составлял 22 мм. Диаметр керамического сопла аргонодуговой горелки составлял 8 мм, вылет заточенного кончика электрода из керамики – 4-5 мм, расход защитного газа (Ar) – 5-7 л/мин, на протяжении всего эксперимента оставались постоянными. Промежуток между кончиком вольфрамового электрода и изделием (l_мп) был равным 2-3 мм, после чего горелка устанавливалась на автоматическую сварочную головку и выставлялась скорость сварки.

При сварке анодом служила медная подкладка с канавкой глубиной 0,5 мм и шириной 8 мм. Легированную сталь 12Х18Н10Т толщиной менее 4,0 мм сваривают постоянным током прямой полярности. Перед сваркой деталь и медная подкладка тщательно зачищались, после чего плотно прижимались. Применяемые при исследовании экспериментальные режимы сварки приведены в табл. 2.

Таблица 2

Экспериментальные исследованные диапазоны режимов сварки

Толщина металла, мм	Сила тока Iсв, А	Диапазон скоростей сварки Vсв, м/ч	Расход аргона, л/мин
1,5	90	12-21	5 - 7
	105	15-24
	115	18-27
	125	21-30
2,0	90	10-12	5 - 7
	115	12-18
	140	18-25
	160	20 - 28

Экспериментальные образцы представлены на рисунках 1, 2.

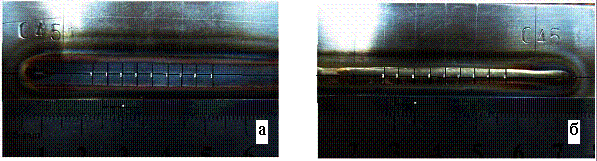

Рис. 1. Сварной шов пластины толщиной 1,5 мм: а – лицевая сторона;

б – обратная сторона (режим сварки: I_св=105 А, V_св=18 м/ч, l_мп =3 мм)

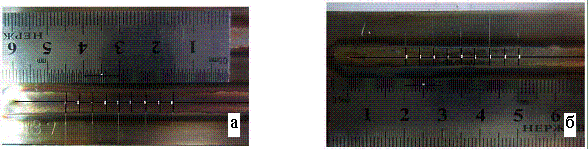

Рис. 2. Сварной шов пластины толщиной 2,0 мм: лицевая сторона;

б – обратная сторона (режим сварки: I_св=115 А, V_св=18 м/ч, l_мп =3 мм)

Зависимость размеров геометрии сварного шва для пластины толщиной 2,0 мм от скорости сварки представлены на графиках (рис. 3 а, б, в). Сплошными линиями показаны режимы сварки при длине межэлектродного промежутка l_мп=3 мм, пунктирными – 2 мм.

а)

б )

в)

Рис. 3. Зависимость параметров сварного шва от скорости сварки для толщины металла 2,0 мм и силы тока 115 А

Определенные экспериментальным методом режимы сварки тонколистовой легированной стали 12Х18Н10Т на автоматической установке аргонодуговой сварки неплавящимся электродом без присадочного металла на съемной медной подкладке могут быть применены в реальном производстве электронной, химической и авиационной промышленности.
