Лабораторная проверка методики идентификации параметров двигателя постоянного тока с независимым возбуждением на основе разностных схем

Боловин Е.В.

Студент, Кафедра Электропривода и Электрооборудования, Национальный Исследовательский Томский Политехнический Университет, Томск, Россия

Реферат

В данной статье представлена лабораторная проверка разработанного метода идентификации параметров двигателя постоянного тока с независимым возбуждением (ДПТ НВ) на основе разностных схем.

Ключевые слова: двигатель постоянного тока, разностные схемы, идентификация

Введение

Тестирование состояло из двух этапов. Первый шаг – снятие и визуальное получение переходных процессов двигателя постоянного тока независимого возбуждения. Второй шаг - определение параметров на основе текущих значений переменных состояния объекта и вычисление погрешности оценок параметров.

Экспериментальная проверка методов идентификации

Для проверки эффективности идентификации параметров ДПТ НВ с применением совместного использования разработанных методов, представленных в [1] и в данном сборнике при решении реальных задач проводилось исследование ДПТ НВ с использованием экспериментальных данных, полученных с лабораторной установки.

В ходе экспериментов были получены переходные характеристики тока и напряжения якоря, скорости вращения вала двигателя при пуске. (рис.1). Пульсации тока, скорости и напряжения затрудняют применение метода идентификации. Для уменьшения случайной составляющей в выходных сигналах датчиков воспользуемся трехкратным полинимиальным сглаживанием по тринадцати точкам [2].

Построены процессы идентификации для активного сопротивления Rf и момента инерции Jf (рис.2) и сравнение их с реальными значениями.

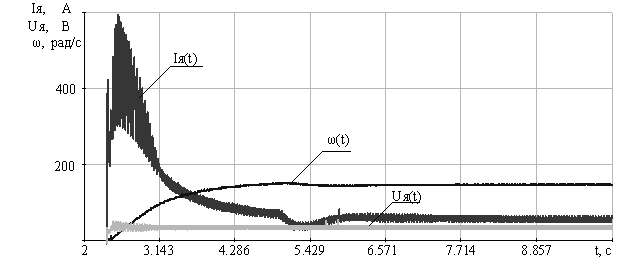

Рис.1. Переходные процессы тока, напряжения и скорости

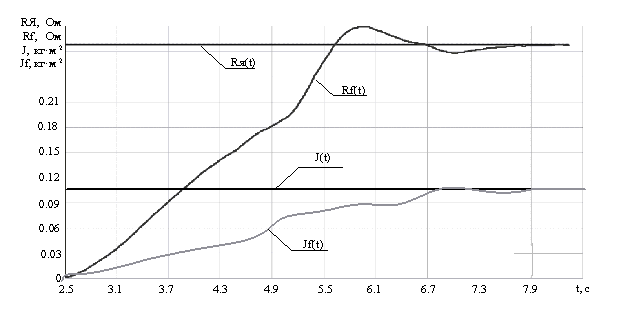

Рис.2. Переходный процесс оценки активного сопротивления якоря и момента инерции ДПТ НВ

Определим среднеквадратичные ошибки оценивания параметров (таблица 1)

Таблица 1. Среднеквадратичные ошибки оценивания параметров

Параметр	Реальное значение	Ошибка оценивания
	0.28 Ом	1.828 %
	0.097 кг·м^2	1.691 %

Заключение

Полученные результаты показали, что разница между реальными и оцененными значениями параметров составляют не более двух процентов, соответственно процедура идентификация параметров реального ДПТ НВ методом обратной матрицы работоспособна.

В результате экспериментальных исследований была подтверждена работоспособность и эффективность методов идентификации параметров ДПТ НВ при получении оценок и . Рассчитать оценку указанными методами на основе экспериментальных данных не представляется возможным. В качестве вероятных причин можно отметить плохую обусловленность матрицы коэффициентов СЛАУ, не достаточно эффективный метод цифрового дифференцирования переменных.
