Технические
науки/12.Автоматизированные системы управления на
производстве
К.т.н.
Пудовкин А.Н., старший преподаватель Кочетова Ю.Ю.
Оренбургский
государственный университет (Кумертауский филиал ОГУ), Россия
Задачи логико-программного управления в технологии производства
асфальтобетонной смеси
Аннотация
Представлен обобщенный подход к решению задач логико-программного
управления производством асфальтобетонной смеси. Представлены алгоритмы
логико-программного управления производством асфальтобетонной смеси.
Ключевые слова: асфальтобетонная смесь, битум, пористость,
технологический контроль
Абсолютное
большинство существующих систем управления технологическими процессами асфальто-бетонных
заводов (АБЗ) решают именно тот круг задач, которые обеспечивают нормальное
функционирование технологического оборудования:
·
Регламентированную
последовательность включения и выключения технологического оборудования (пуск и
останов АБЗ);
·
Реализацию
заданных режимов работы (дозирование в соответствии с требованиями рецепта или
поддержание требуемой температуры битума);
·
Согласование
работы отдельных элементов технологического процесса (управление
предварительным дозированием минеральных материалов в зависимости от их уровня
в расходных бункерах смесительного отделения);
·
Фиксация
некоторых аварийных ситуаций и реализация аварийных отключений. [1]
Большинство
из этих задач требует простейших средств автоматизации технологических
процессов и может быть сравнительно просто реализовано с использованием
современных микропроцессорных контроллеров.
В
зависимости от принятой технологии производства для конкретного устройства или
группы устройств решается одна из следующих задач (табл. 1):
·
Задачи
логико-программного управления
·
Задачи
цифрового управления
·
Задачи
контроля
o параметров компонентов асфальтобетонной
смеси
o параметров технологического процесса
o готовой асфальтобетонной смеси
·
Задачи
управления качеством.
Таблица 1 – Типы задач
управления по агрегатам АБЗ
|
№ |
Агрегат |
Узел |
Логико- программное управление |
|
1 |
Агрегаты питания минеральных материалов |
Песок 1 |
+ |
|
Песок 2 |
+ |
||
|
Щебень 1 |
+ |
||
|
Щебень 2 |
+ |
||
|
2 |
Подача битума |
Склад битума |
+ |
|
Подача битума |
+ |
||
|
3 |
Сушильный агрегат |
Вращение |
+ |
|
Подача мазута |
+ |
||
|
Управление температурой |
+ |
||
|
4 |
Надбункерное отделение |
Элеватор |
+ |
|
Сортировка |
+ |
||
|
Расходные бункера |
+ |
||
|
5 |
Подача МП |
|
+ |
|
6 |
Дозирование |
Дозирование мин. матер. |
+ |
|
Дозирование МП |
+ |
||
|
Дозирование битума |
+ |
||
|
Дозирование добавок |
+ |
||
|
7 |
Смеситель |
|
+ |
|
Склад готовой смеси |
Скиповый подъемник |
+ |
|
|
Бункер готовой смеси |
+ |
||
|
Автовесы |
+ |
Объекты,
для которых используются методы логико-программного управления, представлены в
таблице 1. Как видно задачи этого типа представлены во всех узлах АБЗ.
К
задачам логико-программного управления можно так же отнести задачи пуска и
остановки агрегатов и узлов. [2]
Как
видно для одного агрегата АБЗ число линий ввода ≤ 6 и число линий вывода
≤ 6 для одного агрегата.
Тогда
самое простое логическое уравнение комбинаторной функции для одного агрегата
будет иметь вид:
(1)
Возможно
некоторое усложнение зависимости (1). Например, учет временных параметров:
(2)
Так
же возможно использование памяти состояния объекта. Тогда последовательностная
функция для агрегата может быть представлена в виде:

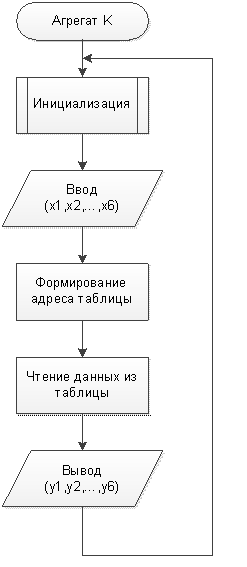

Алгоритм
реализации логико-программного управления представлен на рисунке 1.
Рисунок 1 – Алгоритм логико-программного управления агрегатом в
соответствии с выражением (1)
Анализ
существующих систем автоматизированного управления АБЗ и их задач позволил
разработать общие алгоритмы для решения задач логико-программного управления.
Предложенные
алгоритмы реализации задач логико-программного управления производством
асфальтобетонной смеси предусматривают адаптацию к изменяющимся показателям
качества компонентов асфальтобетонной смеси и параметров технологического
процесса. Адаптация достигается за счет идентификации моделей на каждом шаге
управления.
