Технические науки/ 12. Автоматизированные системы

управления на производстве

PhD по техническим наукам, к.э.н. Жунусов К. М.

Студент специальности «Автоматизация и управление»

Жумабаев К. К.

Костанайский инженерно-экономический университет им. М. Дулатова, Республика Казахстан

Удаленная диспетчеризация группы авто-заправочных станций

В настоящее время рынок АЗС - это одна из перспективных и постоянно развивающихся отраслей предпринимательства Казахстана. Сегодня уже невозможно представить себе успешную сеть АЗС без использования автоматизации и современных информационных технологий для обеспечения безопасных и комфортных условий персонала и клиентов.

Система управления инженерно-техническими объектами (подсистемами) АЗС должна представлять собой интеграцию автоматизированного технологического процесса приема, хранения и заправки топлива с системой автоматизации инженерного оборудования АЗС. Контроль и управление отдельными подсистемами должна вестись с локальных рабочих мест, а также возможен глобальный диспетчерский контроль, как за одной конкретной подсистемой, так и за всей распределенной системой (сетью АЗС) из любой точки мира через Интернет.

Структура системы диспетчеризации группы АЗС представлена на рисунке 1.

Системой автоматизации должно быть предусмотрено выполнение следующих функций:

-контроль уровня ЖМТ в резервуарах для предотвращения переполнения резервуаров;

-контроль наличия подтоварной воды в резервуарах ЖМТ;

-контроль плотности топлива при сливе;

-контроль заземления автоцистерны (АЦ) с целью отвода зарядов статического электричества при сливе ЖМТ из АЦ и блокировка перелива ЖМТ из АЦ в резервуары ТС, если заземление не произведено;

-контроль герметичности межстенного пространства двухстенных резервуаров;

-контроль уровня в резервуаре аварийных проливов для своевременного обнаружения: предельного уровня в резервуаре;

- контроль температуры в помещении регистрационной аппаратуры для своевременного обнаружения превышения заданной величины температуры;

- контроль работы дисковых затворов на аварийный резервуар и очистные сооружения в узле.

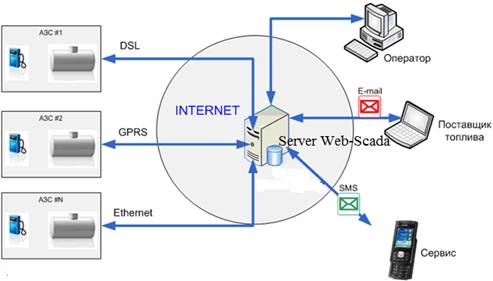

Рисунок 1 - Удаленная диспетчеризация сети АЗС

Удаленная диспетчеризация сети АЗС на основе Web-Scada позволяет решать задачи автоматического управления инженерными системами и технологическими процессами в комплексе. Система автоматизации и диспетчеризации на основе Web-Scada дает возможность в режиме реального времени иметь представление о состоянии тех или иных объектов (подсистем) АЗС, об их исправности и продуктивности работы. Для системы диспетчеризации не должно быть ограничений на количество контролируемых параметров, количество используемых контроллеров и модулей, количество диспетчерских станций и расстояний между объектами, а это особенно важно для растущей сети АЗС.

В настоящее время технология центральной диспетчерской широко применяется на территории Казахстана и стран СНГ в области контроля распределения энергоресурсов, энергопреобразующих установок, инженерных систем, позволяя достигать высокой экономической эффективности. Подобные системы широко применяются для диспетчеризации таких объектов, как котельные, тепловые пункты, насосные станции в системах «водоканал» и других территориально распределенных объектов.

Литература:

1. Тугунов, П.И. Типовые расчеты по проектированию и эксплуатации нефтебаз и нефтепроводов: учебное пособие для ВУЗов [Текст] / П.И. Тугунов– Уфа: ООО « Дизайн – Полиграф Сервис», 2002. – 658с.

2. Парр, Э. Программируемые контроллеры: руководство для инженера [Текст] / Э. Паррю – М.: Интернет-университет информационных технологий – ИНТУИТ.ру, БИНОМ. Лаборатория знаний, 2007. – 516 с.

3. SoloScada. Web SCADA-система [Электронный ресурс] / www/URL: http://opc-servers.ru/web-scada-soloscada
