К.т.н. Фаттахов Ирик Галиханович, Габдрафикова Юлия Маратовна, Герасимова Александра Владимировна

ФГБОУ ВПО «Уфимский государственный нефтяной технический университет», филиал в г. Октябрьский, Россия

Evaluation operational characteristics of reservoir

Оценка эксплуатационных характеристик пласта

Нефтяная промышленность является ключевой составляющей экономики России, оказывающая огромное влияние на формирование бюджета страны и её экспорт.

Непрерывный рост в потребности нефти привел к бурному развитию нефтяной промышленности. Однако, состояние ресурсной базы, в следствии отсутствия естественного воспроизводства, а так же вступления большинства нефтяных месторождений в завершающую стадию разработки, которая характеризуется активным протеканием процессов реструктуризации запасов, привело к выявлению наиболее острых проблем на сегодняшний день. В связи с этим в области разработки нефтяных месторождений наиболее актуальными являются задачи:

- увеличить нефтеотдачу;

- повысить эффективность методов контроля параметров нефтяных пластов.

Процессы, связанные с реструктуризацией запасов приводят к формированию трудно извлекаемых запасов, а также оказывают существенное влияние на уменьшение КИН (коэффициента извлечения нефти) активных запасов.

Технология применения бокового бурения и разработка продуктивных пластов горизонтальными стволами скважин отвечает самым высоким требованиям эффективности и экологичности, является одним на наиболее перспективных методов повышения КИН. Она позволяет увеличить дебиты скважин в 3-5 раз, а КИН довести до 70-80 % .

Необходимыми первоочередными задачами при планировании мероприятий являются:

- определение текущего энергетического состояния пласта;

- определение профиля притока;

- определение технического состояния притока.

Оценка текущего энергетического состояния пласта включает в себя:

1) определение гидродинамических параметров пласта (пластовое давление, коэффициент продуктивности, гидропроводность, пьезопроводность, скин-фактор);

2) определение дебитов по КП (кривая притока) и ДУ (динамический уровень).

Определение гидродинамических параметров пласта осуществляется обработкой данных КИД (кривая изменения давления), после создания депрессии на пласт, где наиболее распространенным методом является компрессирование, и закрытии скважины на КВД.

Для обработки КИД используются программные продукты: «КИД-Гидрозонд», «Saphir», которые осуществляются посредством методик, таких как:

-метод типовых кривых;

-метод Хорнера;

-метод индикаторной кривой;

-операционный метод Баренблатта.

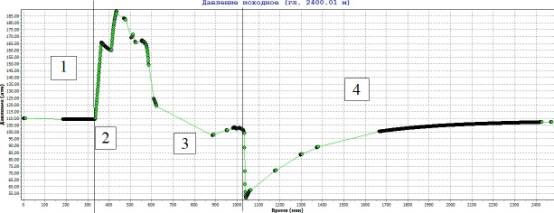

Рисунок 1 – Оценка текущего энергетического состояния пласта

Рассматривая данный график, выделим 4 зоны.

Первая зона – фон. Давление остается постоянным. Выполняются спуск-подъемные операции по контролю: естественного геотермального распределения, фонового распределения давления, наличия осадка и проводимости скважинной жидкости, состава скважинной жидкости.

Вторая зона – компрессирование. Регистрируется рост давления и создание репрессии. Выполняются 2 спуск-подъемных операции по контролю наличия и интервалов поглощения жидкости под репрессией.

Третья зона – компрессирование после прорыва. Создание депрессии, начало притока из пласта. Выполняются 6 спуск-подъемных операций по: контролю возникновения и изменения температурных аномалий, определению интервалов притока, контролю состава притекающей жидкости, контролю состава притекающей жидкости.

Четвертая зона – приток после окончания стравливания. Создание максимальной депрессии, регистрация КИД.

Определение дебитов по кривым притока (КП).

По 4 зоне КИД (рисунок 1) рассчитываются дебиты по КП (кривая притока).

За определенный промежуток времени после стравливания наблюдается изменение давления. Рассчитывается изменение уровня, изменение объема жидкости на данном промежутке. Подобные расчеты выполняются на программном уровне (рисунок 2) с получением следующей индикаторной кривой:

Рисунок 2 – Индикаторная кривая

Определение дебитов по ДУ: в режиме «на притоке после окончания стравливания» выполняется регистрация ДУ (динамические уровни) с последующим расчетом дебитов по ДУ – рисунок 3.

Расчеты дебитов по ДУ и КП производятся по средствам программного продукта «КИД-Гидрозонд».

Рисунок 3 – Регистрация динамического уровня

Профиль притока - это график зависимости количества жидкости, поступающей из пласта от глубины залегания работающих интервалов. Определение профиля притока строят посредством интерпретации непрерывных записей в интервале пласта.

Интерпретация рисунка 4 показывает следующее:

1) По динамике показаний по термометрии на различных депрессиях отмечается дроссельный разогрев в подошвенной части интервала перфорации, проявляется калориметрия.

2) Выполняется контроль изменения счета по данным расходометрии в интервалах 2487,5-2488,5 м, 2494,8-2496,0 м, что свидетельствует о наличие основного притока именно в этих интервалах.

3) Показания СТИ информирует о наличии зон охлаждения в интервалах основного притока.

4,5) Снижение показаний по методам состава свидетельствуют о наличии нефти в составе притока.

6) Результирующий профиль притока.

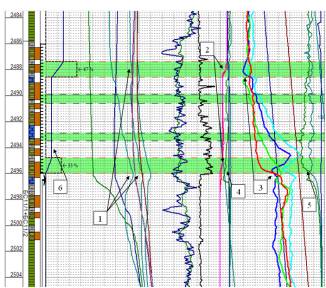

Рисунок 4 – Показания датчиков состава

Для определения технического состояния колонны производится интерпретация непрерывных записей в интервале детализации.

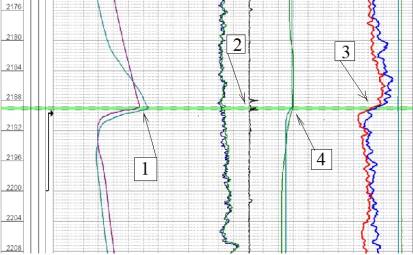

Рисунок 5 – Показания датчиков состава

Представленный выше пример на рисунке 5 показывает:

1) По динамике показаний термометрии наблюдается ярко выраженный дроссельный разогрев в интервале негерметичности ЭК.

2) Нарушения отмечаются в зоне локации муфтовых соединений, проявляющийся косвенным признаком - флуктацией.

3) Показания СТИ отмечает зону наибольшего охлаждения.

4) Методы резистивиметрии и влагометрии свидетельствуют о изменении показаний по данным состава.

С целью выбора обоснованной системы разработки залежи и управления технологическими процессами, необходимо получить информацию о состоянии и изменениях, закономерностях, происходящих в продуктивных пластах, затем на основе имеющихся данных принимать соответствующие технические и технологические решения.

Литература:

1. Мирзаджанзаде А.Х., Степанова Г.С. Математическая теория эксперимента в добыче нефти и газа. М., «Недра», 1977. 229с.

2. Кульбак С. Теория информативности и статистики. М., «Наука», 1967. 408с.

3. Сургучев М.Л. Вторичные и третичные методы увеличения нефтеотдачи пластов. М.: Недра, 1985.- 308 с.

4. Фаттахов И.Г. Интеграция дифференциальных задач интенсификации добычи нефти с прикладным программированием // Известия высших учебных заведений. Нефть и газ. - 2012. - №5. - С. 115-119.

5. Фаттахов И.Г. Первостепенная важность методов интенсификации добычи нефти на поздней стадии разработки // Теоретические и практические аспекты развития современной науки: материалы IV Международная заочная научно-практическая конференция. – Науч.-инф. издат. центр «Институт стратегических исследований». – М.: Изд-во «Спецкнига», 2012. – С. 255-257.

6. R.N. Bahtizin, I.G. Fattakhov, R.R. Kadyrov, T.U. Jusifov, S.A. Rabcevich, F.R. Safin, A.S. Galushka. Importance of modeling application to increase oil recovery ratio// Electronic scientific journal «Middle East Journal of Scientific Research», 2013, Issue17(11), pp. 1621-1625. http://www.idosi.org/mejsr/mejsr17(11)13/22.pdf

7. Уметбаев В.Г., Мерзляков В.Ф., Волочков Н.С. Капитальный ремонт скважин. Изоляционные работы. Уфа: РИЦ АНК «Башнефть», 2000. – 424 с.

8. Швецов И.А., Манырин В.Н. Физико-химические методы увеличения нефтеотдачи пластов. Анализ и проектирование. Самара, 2000. – 336 с.

9. Бочаров В.А. Разработка нефтяных пластов в условиях проявления начального градиента давления. М.: ВНИИОЭНГ, 2000. – 252 с.

10. Н. Н. Мухаметзянов, И. Г. Фаттахов, Т. Н. Шамсутдинов К вопросу о возможности измерения малых токов при исследовании высокоомных осадочных разрезов // Научное обозрение. - 2014. - № 1 . - С. 65-68.

11. Д.А. Бердников, Н.И. Рылов, И.Г. Фаттахов, Р.А. Нафикова, Т.Д. Дихтярь Применение контейнерной технологии для изоляции поглощающих интервалов высокой интенсивности // Строительство нефтяных и газовых скважин на суше и на море. - 2014. - № 11. - С. 15-19.

12. И.Г. Фаттахов, Д.В. Новоселова Расчет эффективности применения соляно-кислотной обработки по характеристикам вытеснения // Фундаментальные исследования. - 2014. - № 12_6. - С. 1186-1190.
