Шилибек К.К., Бектлеуов А.Ш., Кошкарбай Ж.К.

Таразский государственный университет им. М.Х.Дулати, Казахстан



СФЕРЫ ЭФФЕКТИВНОГО ПРИМЕНЕНИЯ БУЛЬДОЗЕРОВ С САМОИЗМЕНЯЕМЫМ УГЛОМ РЕЗАНИЯ ОТВАЛА



Особенностью развития землеройно-транспортных машин на современном этапе является их специализация, соответствие условиям эксплуатации и специфике объекта строительства. Проявление этой особенности получило отражение в тенденциях развития конструкций рабочих ор­ганов бульдозеров, одна из которых характеризуется расширени­ем номенклатуры рабочего оборудования.

В практике механизации строительства решение вопросов эффективного применения бульдозеров определяет стремление к более высокой специализации рабочих органов, обеспечивая вы­полнение соответствующих видов работ в конкретных условиях эксплуатации при наименьших материальных затратах. К числу важнейших факторов, определяющих фон и условия эксплуатации бульдозеров, следует отнести физико-механические и прочност­ные характеристики грунта (тип грунта, сцепление, влажность и др.), а также параметры строительного объекта (объем земля­ных работ, дальность транспортирования грунта).    От зна­чения указанных параметров во многом зависит эффективность работы бульдозеров с рабочими органами различного конструк­тивного исполнения.

Бульдозер – это универсальная  высокопроизводительная машина, предназначенная для выполнения различных видов землеройнотранспортных,  планировочных и культуртехнических работ (возведение насыпи, разработка и уширение выемки,  перемещение грунта из выемки в насыпь, перемещение и штабелевание сыпучих материалов и торфокрошки, засыпка временных оросительных каналов, разработка котлованов, планировка площадей, очистка дорог от снега, срезка и расчистка кустарника и мелколесья, корчевка небольших пней, уборка валунных камней и др.).  особенно широко используются бульдозеры при возведении земляного полотна дорог из боковых резервов, при устройстве всех видов котлованов и на разравнивании кавальеров при строительстве открытой осушительной сети.

На земляных работах бульдозеры можно применять отдельно и в комплексе с другими землеройными и мелиоративными машинами. В водохозяйственном и сельском строительстве бульдозерами выполняется до 40% производственного объема земляных работ. Бульдозеры могут перемещать грунт в среднем на 30-50 м, а иногда – на 100 м и более. Бульдозеры отличаются значительной маневренностью, их можно использовать в различных условиях на  небольших объемах работ и на разбросанных площадях, но они малопригодны  для работ в зимних условиях без предварительного рыхления почвы. Однако в мелиоративном строительстве передвижные механизированные колонны стали широко использовать бульдозеры в зимнее время на срезке кустарника и мелколесья, расчистке трассы и подъездных дорог от снега.

Перед началом выполнения работ следует очистить поверхность территории или трассы от крупных валунных камней, леса и крупных пней; своевременно и правильно осуществить разбивку местности, которая должна точно показывать расположение насыпей, выемок, резервов, кавальеров, дамб и.т.д. По вехам, установленным во время разбивки, машинист должен знать видеть, где разрабатывается грунт для насыпи или другого земляного сооружения. Для четкой работы машинист бульдозера должен знать, какие предусмотрены габариты сооружения, куда и как транспортировать грунт.

Машинист должен заранее получить от мастера рабочую разбивку по земляному полотну. Без нее проводить работы не разрешается

Разработка грунта бульдозером состоит из следующих операций: резание и набор грунта; перемещение его к месту укладки; укладка грунта; возвращение бульдозера в забой на исходное положение.

Резание и набор грунта. Грунт разрабатывают на первой скорости трактора при прямолинейном движении. Отвал устанавливают под углом 50-600 в зависимости от грунтовых условий. При меньших значениях угла отвал сильнее самозаглубляется, но ухудшаются заглубление его в плотные грунты и работа в «плавающем» положении.

С увеличением угла резания снижается самозаглубляющееся свойство отвала и повышается залипание его поверхности грунтом, но облегчается внедрение отвала в плотные грунты и улучшаются условия работы в «плавающем» положении.

  В зависимости от условий работы (категории грунта, рельефа местности, технической характеристики трактора и.т.д.) выбираются различные схемы резания: послойное, клиновое или гребенчатое (рис.1).

  При работе на сыпучих и легких грунтах резание целесообразно осуществлять, снимая как можно толще стружку в начальный период резания, при клиновой схеме работы (рис.1 б).

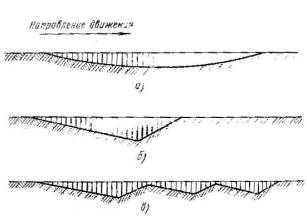

Бульдозер 018



а – послойное, б – клиновое, в – гребенчатое

Рис.1.Схема резания грунта



  На плотных грунтах для бульдозеров с                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                  канатноблочным управлением следует применять гребенчатую схему резания (рис. 1в). Сущность гребенчатого способа резания грунта заключается в том, что нож отвала заглубляется на 0,15-0,20 м, а затем при перегрузке двигателя частично выглубляется и вновь  опускается на несколько меньшую глубину. Периодическое изменение глубины резания происходит потому, что в начальный период резания на отвале нет грунта и толкающее усилие трактора целиком может быть использовано на зарезание. По  мере накопления грунта на отвале увеличивается сопротивление  перемещению его, в результате чего следует частично выглубить отвал. С возрастанием объема грунта  на отвале частично выглубляют нож и вновь опускают его на прежнюю или несколько меньшую глубину. Обычно в начале гона залезание повторно несколько раз. Так способ работы дает возможность быстрее набирать грунт и транспортировать его к месту назначения.

  Перемещение грунта из выемки в насыпь рекомендуется производить:

  при  дальности перемещения до 50 м – по траншейной схеме без промежуточного вала (рис. 1а);

  при дальности перемещения 50-100 м – по траншейной  схеме с накоплением грунта в  промежуточных валах (рис.1 б).

  Во втором случае перемещают срезанный грунт с накоплением его в начале на одной трети или на половине расстояния перемещения, а затем к месту укладки. При схеме I доставляется грунта за один рейс (100 м)-



                    а по схеме



                      .







Литература:

1.       Машины для земляных работ. Под.общ.ред. Д.П.Волкова. М., 1992, 448 с.

2.       Строительство в Республики Казахстан в 2002г. / Статистический сборник. Алма-Ата, 2003, с. 96.

3.       Дегтярев А.П., Рейш А.К. и Руденский С.И. Комплексная механизация земляных работ. М.,1987, 335 с.

4.       Донской В.М. Механизация земляных работ малых объемов. Л.,1976, 160с.

5.       Справочник по механизации мелиоративных работ (в зоне орошаемого земледелия).  М., 1974,  375 с.

6.       Баладинский В.Л. и Лысенко Б.Н. Машины и механизмы для сельского строительства.  Киев, 1978,  152 с.

7.       Полтавцев И.С., Орлов В.Б., Ляхович И.Ф. Специальные землеройные машины для городского строительства.  Киев, 1977, 136 с.
