ВОЗМОЖНОСТЬ РЕАЛИЗАЦИИ АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ
ТРАНСФОРМАТОРНЫМИ ПОДСТАНЦИЯМИ
Дальнейшее увеличение объемов производства
и повышение производительности труда на предприятиях невозможны без комплексной
механизации и автоматизации. Электрификация является основной энергетической
базой.
При создании новых и реконструкции
действующих предприятий выполняется большой объем работ по монтажу
электротехнического оборудования и электроустановок. Электромонтажные работы –
финальный этап строительства, определивший сроки ввода объектов в эксплуатацию.
Высокое качество электромонтажных работ - одно из важных средств обеспечения
ритмичной, производительной и безопасной работы электроустановок и
технологических машин. Совершенствование качества электромонтажных работ
требует внедрения новой техники и технологий, современных средств механизации,
передовой монтажной технологии, высокой организации труда.
Требуемая надежность электроустановок, их
сохранность, минимизация неплановых простоев технологических звеньев, а также
обеспечение высоких технико-экономических показателей определяются уровнем и
правильной их эксплуатацией. Большое значение имеет организация ремонтных работ
и правильный профилактический уход за электроустановками. Для этого организован
комплекс взаимосвязанных положений и норм, определяющих организацию и порядок
проведения работ по техническому обслуживанию и ремонту изделий для заданных
условий эксплуатации, т.е. планово-предупредительная система технического
обслуживания и ремонта. Сущность такой системы положений заключается в
систематическом, заранее запланированном исполнении установленных видов
технического обслуживания и плановых ремонтов [1].
Особой группой представлены горные
предприятия, на которых выполняется значительно больший объем работ по
капитальному строительству, реконструкции и модернизации а, как правило, и
монтажу установок, как на поверхности, так и в подземных условиях,
обусловленных непрерывным производством добычи полезных ископаемых, постоянным
продвиганием линии очистных работ, частым монтажом и демонтажем оборудования.
Работа в специфических условиях:
повышенная возможностью взрыва, пожара или поражения человека электрическим
током, неразрывная связь отдельных звеньев технологического процесса заставляют
повышать уровень надежности и эксплуатации электроустановок в различных
условиях эксплуатации. Исполнение электрооборудования и средств механизации и
автоматизации должно выдерживать неблагоприятные внешние условия эксплуатации
оборудования.
Решение задач организации правильного монтажа, технического обслуживания и
ремонта электротехнических изделий, а так же эксплуатация с минимизированием
участия электротехнического персонала, который должен обладать глубокими
знаниями и практическими навыками в области монтажа и эксплуатации
электроустановок является актуальными задачами на сегодняшний день в сфере
энергетики.
В
современных условиях низкое качество электроэнергии неприемлемо. В большинстве
стран введены стандарты, определяющие основные параметры качества
электроснабжения.
Снабжающие
компании в преследовании цели отвечать предъявляемым к качеству
электроснабжения требованиям, ищут новые продукты и решения, направленные на
снижение: - числа перебоев электроснабжения - их длительности - зон, охваченных
авариями [2].
Для
достижения вышеупомянутых целей необходимо принимать ряд мер, среди которых:
внедрение превентивного обслуживания сетей; сокращение протяженности линий
электропередачи для снижения вероятности повреждений; использование
автоматизированного управления трансформаторными подстанциями; оборудование
сетей соответствующим оборудованием для более эффективного местного и
дистанционного управления.
Easergy
T200 I (рис. 1) является устройством дистанционного управления
трансформаторными подстанциями. При совместной работе трансформаторной
подстанции и устройства, последнее позволяет обеспечить дистанционное и/или
автоматизированное управление этой подстанцией.
|
|
|

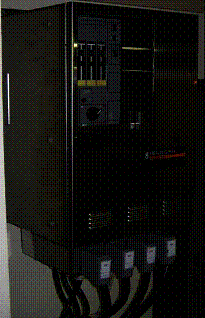

Рисунок
1 – Внешний вид Easergy T200 I. |
Такое
устройство позволяет осуществлять дистанционное и автоматизированное управление
всем комплексом при сопряжении с трансформаторными подстанциями или с сетевыми
пунктами. При установке на трансформаторные подстанции появляется возможность
управления электрическими выключателями.
Оборудование
представляет собой базовый шкаф, в котором установлены все функциональные
элементы, необходимые для управления 4 выключателями и дополнительный шкаф
расширения, позволяющий увеличить количество управляемых выключателей до 16
(рис. 2).
Шкафы,
полностью изготовленные из нержавеющей стали и разделенные перегородками,
удовлетворяют требованиям стандартов по электромагнитной совместимости. Всю
информацию, касающуюся состояния выключателей, токов короткого замыкания и
питания, можно считать с передней панели, не открывая дверцу шкафа.
|
|
|
Рисунок
2 – Базовый шкаф. 1 – корпус
шкафа; 2 – стойка 6U; 3 – блок питания; 4 – интерфейсная карта; 5 – коробка с
разъемами; 6 – модуль управления; 7 – модуль связи; 8 – модуль питания; 9
– дверца шкафа. |
Устройство
и работа данного блока протекает по следующему принципу: получение данных и
передача команд осуществляется через прямое соединение контрольного устройства
и выключателя. Соединения выполнены при использовании съемных соединителей с
защитой от несанкционированного доступа,
Так
же съемные соединители позволяют осуществлять следующие операции:
-
быстрая и надежная установка;
-
простой запуск при помощи системы управления, посредством установки
моделирующей системы вместо распределителя;
-
безопасные операции и ремонт за счет того, что при ремонтных работах не
применяется отвертка.
Непосредственное
управление выключателями может производиться над различными модификациями,
например:
-
одинарные или двойные контрольные переключатели:
-
открытое положение – закрытое положение;
-
изоляция на землю;
-
свободный ввод (реле наличия напряжения для автоматизированной
системы).
Easergy T200I оптимизирует работу имеющейся
подземной сети СН. Внедрение этого устройства позволит выполнять требования
энергоэффективности за счет включения в системы АСКУЭ и АСУТП. При установке
данного оборудования на трансформаторные подстанции в горных районах Уральского
федерального округа удастся сократить количество оперативного персонала
примерно в 18 %.
Литература:
1. Методические указания по технологическому
проектированию горнодобывающих предприятий металлургии с подземным способом
разработки - Санкт-Петербург, 2003 – 215 с
2.
Управление электрическими сетями Easergy T200 I: РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ / В.А.Саженков. – Москва:, 2009. – 84 с.
3. РСК АСУ ТП: [Электронный ресурс]. URL: http://mikronika-energo.ru/products/asutp/rsk-asu-tp/ (дата
обращения: 08.04.2015).
4. Автоматизированная система
управления и мониторинга энергообъектов «Луч-3/СУМЭ»: [Электронный ресурс]. URL: http://lmt.ifmo.ru/index.php/infrastructure1/104-sumeluch3 (дата
обращения: 08.04.2015).
