Student Kasatkin T.A.,

PhD. Busygina E.L.,

Prof. Mitiukow N.W.

Iżewsk Stanowy Techniczny Uniwersytet, Rosja

Kama Instytut Humanistyczny i Inżynieria Technologia, Rosja

Porównanie technik analitycznych poddźwiękowej obliczeń pocisków aerodynamicznych

Aerodynamiczny obliczeń konieczne część elementów wpływających piechoty i broni artyleryjskiej i rakietowej. Tradycyjnie, podręczniki na temat aerodynamiki wyjątkiem podstawowych równań, z których można określić współczynniki aerodynamiczne zawiera uproszczone techniki analityczne, które pozwalają na odpowiedni stopień dokładności, aby rozwiązać ten problem w początkowej fazie projektowania nowych produktów.

Jak pokazują wyszukiwania informacji, istnieje kilka różnych metod obliczania aerodynamiczne, które zostały poddane analizie porównawczej na przykładzie standardowego ARROW formularza [1]. Obliczenia przeprowadzono według procedur S.N. Khramova [2], N.F. Krasnova [3], A.A. Lebiediewa i L.S. Chernobrovkina [4] dla subsonic trybu lotu środek zabija.

Porównanie modelu z danych doświadczalnych wynika, że przeceniają one rezultatów. W tej technice wynik przecenia maksymalna S.N. Khramova. Ponieważ jest ona oparta na wcześniejszej metody S.I. Zonshtayna [5] że pomija dolny opór, można stwierdzić, że sposób S.N. Khramova uważa go dwa razy.

Przy obliczaniu procedura N.F. Krasnova, zaleca pierwszym przybliżeniu Re_кр = 10⁶, co znacznie zawyża wynik, gdy M < 0,2. Jednak, jeśli weźmiemy Re_кр = 3,7 10⁴, na zalecenie S.I. Zonshtayna [5], wynikiem jest bardziej zbliżony do danych doświadczalnych. Od N.F. Krasnov zaleca dwie różne metody, biorąc pod uwagę ściśliwość i bez przepływu ściśliwości obliczenia wykazały, że dają one prawie takie same wyniki.

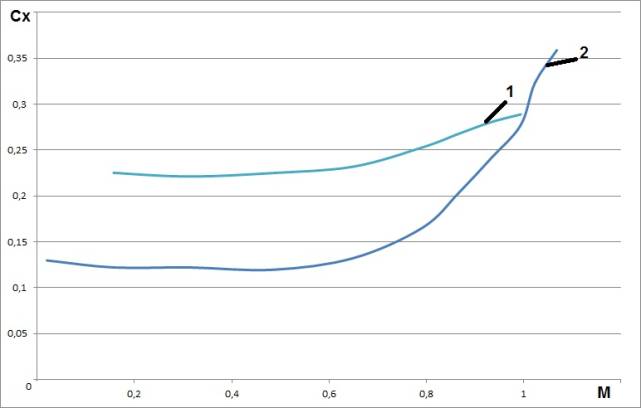

Porównanie metod S.N. Khramova (1) z doświadczenia (2)

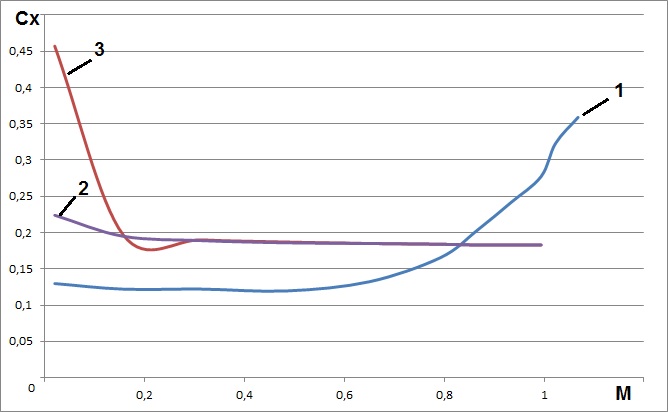

Badania porównawcze (1) i metody N.F. Krasnowa

z Re_кр = 3,7 10⁴ (2), a Re_кр = 10⁶ (3)

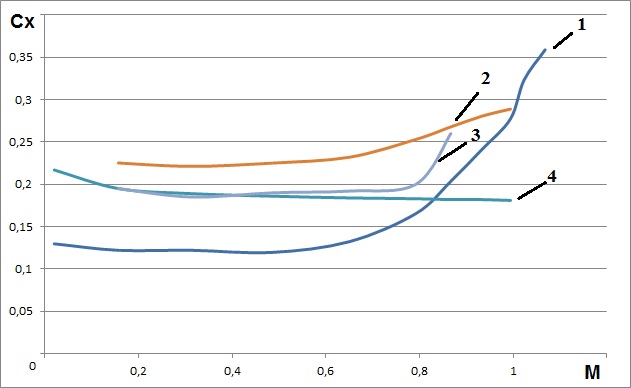

Porównanie z technik eksperymentalnych S.N. Khramova (2) A.A. Lebiediewa i L.S. Chernobrovkina (3) i N.F. Krasnova (4)

Literatura

1. AMCP 706-242, Engineering Design Handbook: Design For Control Of Projectile Flight Characteristics (26-SEP-1966).

2. Храмов С.Н. Методические указания к аэродинамическому расчету. Ижевск, 1981. 24 с.

3. Прикладная аэродинамика / Под ред. Н.Ф. Краснова. М.: Высшая школа, 1974. 732 с.

4. Лебедев А.А., Чернобровкин Л.С. Динамика полета беспилотных летательных аппаратов. М.: Машиностроение, 1973, 616 с.

5. Белов Г.В., Зонштайн С.И., Оскерко А.П. Основы проектирования ракет. М.: Машиностроение, 1974. 256 с.
