Бимурзаева З.Е.



Таразский Государственный Университет имени М.Х.Дулати



ИСПОЛЬЗОВАНИЕ В ДУБЛЕНИИ  ЭКОЛОГИЧЕСКИ БЕЗВРЕДНЫХ  КОМПЛЕКСОВ ЗА СЧЕТ СОХРАНЕНИЯ РАСХОДОВ СОЕДИНЕНИИ ХРОМА



         Слив отработанных растворов после хромового дубления ведет к сильному загрязнению природных водоемов, под­земных вод и почвы (превышение ПДК по Сг2О3 - в пять раз), делая их непри­годными для использования в нуждах сельского и коммунального хозяйств /1/.

Все хроматы и бихроматы токсичны для человека и животных  за счет поступления в организм их больших количеств в течение короткого времени может развиться острое отравление, а при хроническом воздействии малых доз в течение продолжительного времени симптомы могут проявиться через несколько десятилетий  /2/.

         Нами изучены дубящие способности, а так же свойства кож, выдубленных алюмохромциркониевми комплексами:

  Al2(SO4)3·2Cr2(SO4)3·2Zr(SO4) ·46H2O                                      (АХЦК-1)

  Al2(SO4)3·Cr2(SO4)3·Zr(SO4)2· 24H2O                                         (АХЦК-2)

         В лабораторных условиях для проведения эксперимента по изучению дубящей способности алюмохромциркониевого комплекса, образцы голья из шкур крупно рогатого скота (яловка средняя) отобранные по методу ассиметрической бахромы /5/ делили на пять партий.

         Дубления как опытных так и контрольных партий образцов голья проводили при  ж.к.=0,7, температуре ванны 22 оС, с расходом дубителей 2,5%. Считая на оксид метала или на сумму оксидов металлов в случае гетерополиядерных комплексов, что позволяет оценить дубящую способность каждого комплекса в сравнений как с классическим хромовым дубителем, так и ранее полученными и изученными КМД.

         Первую контрольную партию образцов голья дублили хромовым дубителем состава 3AlOHSO4·Zr(OH)2SO4· 18H2O, третью также контрольную комплексным хромоциркониевым дубителем сотава 2CrOHSO4 · Zr(OH)2SO4· 14H2O, четвертую и пятую опытные партий гетерополеядерными алюмохромциркониевые комплексами составов: Al2(SO4)3·2Cr2(SO4)2·46H2O (АХЦК-1) и Al2(SO4)3·Cr2(SO4)3·Zr(SO4)2·24H2O (АХЦК-2). Продолжительность процесса 8 часов.

В процессе дубления, через каждые 2 часа фиксировали температуру сваривания полуфабриката, определяя его на  приборе конструкции Федорова, при соблюдении скорости нагревания жидкости согласно ВЭМ, то есть не более 5 оС в одну минуту. Через 4 часа от начало процесса дубления проверяли полуфабрикат на «прокрас» на срезе на толстом участке полуфабриката. Убедившись полноте «прокраса» в дубильный раствор добавляли раствор карбоната натрия в несколько приёмов через каждые 20 минут до достижения рН кожи 3.6ч3.8. расход карбоната натрия составил 0.3ч0.4% от веса голья. Через 8 часов от начало дуления по достижении необходимого рН полуфабриката, определяли температуру сваривания полуфабрикатов всех партии данной серии экспериментов.  Полученные в ходе эксперимента данные по кинетике дубления представлены на рисунке 1.

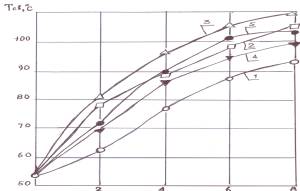

Ось ординат- температура (оС), ось абсцисс- время (час). Обозначения кривых: дубления АЦД (1), ХЦД (2), хромовый дубитель (3), АХЦК-2 (4), АХЦК-1 (5).

Рисунок 1 - Изменения температуры сваривания образцов полуфабриката от         продолжительности дубления



Из рисунка видно, что кожи выдубленные комплексным алюмоциркониевым дубителем (АЦД) (среднее значение из трех образцов) имеют самую низкую температуру (93 оС) сваривания (кривая 1). При дублении хромциркониевым дубителем (ХЦД) температура сваривания кож (кривая 2), имеют самую высокую температуру сваривания 106 оС. Кожи, выдубленные хромовымдубителем (кривая 3), имеет самую высокую температуру сваривания, средняя которой соответствует 112 оС. Температуры сваривания кож, опытных образцов соответственно составили АХЦК-2 – 98 оС (кривая 4) и АХЦК-1 -103 оС (кривая 5).



                         ИСПОЛЬЗОВАННАЯ ЛИТЕРАТУРА



 1.Rutland F.H. Enviranmantal compatidility of chromiumcantainig tannery and other leather product wastes at land disposal sites //JALCA.- 1991.- V.86.- № 10.- P.364-375.

2.Воздействие на организм человека опасных и вредных экологических факторов. Метрологические аспекты (Под. ред. Исаева Л.К.)-М.-1997.-Т.1.-510 с.

3.Ставцев Г.А. Дубление с использованием соединений железа: Дис…канд.техн.наук.- Москва, 1989.- 123с.

4.Трошина М.А. Синтез и исследование трехкомпонентных титаносодержащих комплексных соединении и изучение их дубящих свойств: Дис…канд.тех.наук.- Тараз, 2001.- 138с.

5.Головтеева А.А., Куциди Д.А., Санкин Л.Б. Лабораторный практикум по технологии кожи и меха.- М.: «Легкая и пищевая промышленность».- 1982.- 310с.
