Акилова Камила Алиаскаровна

Таразскии государственный университет имени Мухамеда Хайдара Дулати



методика проведение  ЛАБОРАТОРНЫХ И НАТУРНЫХ

исследований





Лабораторные  исследования  проведены  на  экспериментальной  установке  (рис.1),  состоящей  из  центробежного  насоса  (1) с  электродви-гателем  (2), вакуумгидроциклона  (5), нефтеловушки  (6),  минигидроциклона  (10), работающего  в  напорном  режиме,  нефтеобагатителя  (11), гидроэлева-тора (13,7,14,15,16)  и других  вспомогательных  элементов (18,19,20,21,8,12).

         Пуск  гидроциклонной насосной  установки  осуществляется  путем  заливки  ее водой. Отличительной  особенностью  данного  /1/ стенда  является  более  рациональное  использование  базового  центробежного  насоса  (1). На  всасывающей  линии насоса  устанавливаются  вакуум-гидроциклон (5), который  не  допускает,  в  насос  твердые  частицы  и заодно  выделяет легкую  фазу  в  приосевую   зону  для  поступления  в нефтеловушку  (6). Но эта  легкая  фаза  содержит  еще  воду, которую  надо  удалить,  ради  обогащения  нефтепродукта. Процесс  обогащения  нефтепродукта осуществляется  в минигидроциклоне  (10)  с помощью нефтеобогатителя   (11). Вода,вытесненная минигидроциклоном  (10)  направляется  в рабочее  сопло (13)  гидроэлеватора  (7,14,15,16), то  есть  она  обеспечивает  бесперебойность  создания  вакуума /2/  в  приемной   камере 14.  Шлам (наносы),   поступающий   в  сгуститель  (7). На рисунке 1 можно посмотреть 1-центробежный насос; 2-двигатель; 3-нагнетательный патрубок; 4-всас; 5-вакуумгидроциклон; 6-нефтеловушка;    7-сгуститель;    8-напорная труба;   9- входной патрубок минигидроциклона; 10-минигидроциклон;   11- нефтеловушка;   12-труба для нефтепродукта;     13-рабочее   сопло; 14-приемная камера; 15-камера смешения; 16-диффузор; 17-пульпоотвод; 18-бак; 19-оголовок;  20 - обратный клапан;   21 - всасывающая труба;   22, 23, 24 – вентили; 25-воздухоотвод; 26- бак.

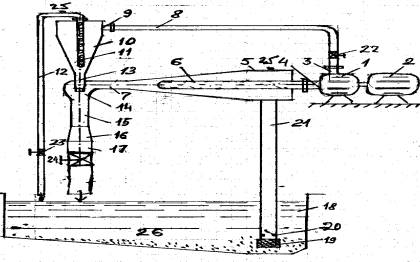

Рис. 1 - Схема экспериментальной установки для исследования вауум- и   маногидроциклонной насосной  шламожироловушки.



вакуумгидроциклона  всасывается  гидроэлеватором  и транспортируется  далее   по  трубопроводу  (17) до  места  утилизации. В  лабораторных  условиях  для обеспечения  /3/ замкнутости  рабочей  установки  все  компоненты  гидросмеси, вытекающие  из  труб  (12) и (17),  сбрасываются  обратно  в  бак (18),(рис 3.2, 3.3, 3.4, 3.5,3.6). Для  этого  закрывают  вентили (23) и (24) и исключают  поступление  воздуха в систему.

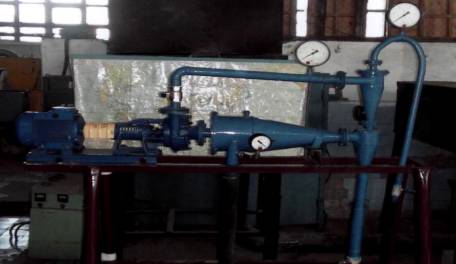

Рис. 1. - Общий вид экспериментальной установки

Подготовка для пуска вакуум-  и маногидроциклонной насосной шламожироловушки осуществляется следующим образом:

· наполняется бак (26) водой (шламожиросмесью);

· обеспечивается закрытое положение обратного клапана (20);

· закрываются вентили (23,24);

· открываются воздухоотводы (25) и вентиль (22);

· заливается водой вся установка;

· закрываются воздухоотводы (25) и вентиль (22);

· включается электропускатель;

После всего этого регулируя вентилями степени открытия трубопроводов проводятся опыты по распределению расходов через трубопроводы (12,17).

Одновременно берутся показания манометров, вакуумметров, отметки уровней жидкостей в водосливе Томсона и в баке (26). Расход трубопровода (12) определяется объемным способом.

DQизм. - погрешность обусловленная неточностью измерения уровня воды  в водосливе мерной иглой.



СПИСОК использованных  литературы



1.     Проскуряков В.А., Шмидт Л.И. Очистка  сточных  вод  химической  промышленности. – Л., 1999,- 57с.

2.     Абдураманов А.А. Гидравлика  гидроциклонов и гидроциклонных  насосных  установок. –Алматы, ч.1и ч.2, «Наука», 1993,-347с.

3.     Жангарин А.И. Интенсивные  гидроциклонные  технологии  очистки  воды  от  насосов  в мелиорации и водном  хозяйстве. Автореферат докт. техн.наук. – М., 1988, -79с.
