БОРТОВАЯ ПОДЪЁМНАЯ ЛОВУШКА ДЛЯ ЛОВА РЫБЫ

Бухарицин П.И., Беззубиков Л.Г., Арманский А.Г.

Изобретение относится к промышленному рыболовству, а именно, к способам и бортовым ловушкам для лова рыбы, и может быть использовано для лова рыбы и морских беспозвоночных, положительно реагирующих на свет. Известно «Устройство и способ лова рыбы и морских беспозвоночных» (по патенту №2264098, опубликовано 20.11.2005г.). Устройство содержит сетчатый мешок, снабжённый по верхней подборе наплавами, а по нижней подборе – грузами, стяжными кольцами и стяжным тросом. Кроме того, сетной мешок дополнительно снабжён треугольными сетными пластинами и плоскими эластичными гидродинамическими элементами прямоугольной формы. Прямоугольные сетчатые пластины прикреплены к боковым подборам сетчатого мешка, а плоские эластичные гидродинамические элементы закреплены с внутренней стороны треугольных сетных пластин перпендикулярно внешней стороне треугольной сетной пластины, при этом сменные плоские эластичные гидродинамические элементы частично перекрывают друг друга. Способ лова включает постановку устройства лова рыбы и морских беспозвоночных, приведение его в рабочую форму, концентрацию улова с помощью света, подъём и выливку улова. Перед постановкой орудия лова к грузам прикрепляют не менее двух загрузочных канатов, а к верхней подборе (и / или) боковым подборам прикрепляют не менее двух подтягивающих канатов. Подъём орудия лова осуществляют путём синхронного подтягивания загрузочных и подтягивающих канатов и стягивающего троса. Недостатком известного устройства и способа лова рыбы и морских беспозвоночных является наличие многочисленных элементов конструкции: треугольных сетчатых пластин, плоских эластичных гидродинамических элементов, загрузочных и подтягивающих канатов и т.д., а также сложность в установке и подъёме. Известна также «Подъёмная ловушка» (по патенту №2189140, опубликовано 20.02.2002г.). Подъёмная ловушка для лова рыбы на свет, содержит сетное полотно, соединённое с ним с возможностью складывания ловушки при её погружении и подъёме, распорные элементы, размещенные радиально в устье ловушки, средства управления раскрытием и закрытием ловушки. Распорные элементы выполнены гибкими, с возможностью придания им жёсткости путём наполнения сжатым воздухом. Внутренние концы распорных элементов соединены с находящимся внутри сети источником сжатого воздуха, который размещён в ёмкости переменной плавучести, имеющей сообщение с внешней средой и снабжённой стабилизатором жёсткости распорных элементов. Внешние концы распорных элементов оснащены насадками ускорения закрытия ловушки. Недостатком указанного изобретения является то, что ловушка не обеспечивает раскрытия в вертикальной плоскости, и, таким образом, не охватывает наибольшую концентрацию рыбы в объёме освещаемой зоны.

Технической задачей заявленного изобретения является возможность раскрытия подъёмной ловушки, как в горизонтальном, так и в вертикальном направлениях, что обеспечивает существенное увеличение обловленного объёма. Технический результат заявленной подъёмной ловушки, содержащей сетное полотно, соединённое с ним, с возможностью складывания при её погружении и подъёме, распорные элементы, размещённые радиально в устье ловушки, средства для управления раскрытием и закрытием ловушки, источник сжатого воздуха, имеющего сообщение с внешней средой и распорными элементами, отличающимся тем, что она снабжена фартуком, включающем сетное полотно, один конец которого закреплён к устьевому кольцу сетного конуса, а второй – к гибкому надувному кольцу, при этом, между ними установлены жёсткие стержни, позволяющие фартуку при подаче сжатого воздуха в надувное кольцо подниматься под углом в 45° относительно устьевого кольца сетного конуса. Подъёмная ловушка содержит фартук, включающий сетное полотно, гибкое надувное кольцо, устьевое кольцо конуса, жёсткий стержень, свободно вращающийся на устьевом кольце, ограничитель подъёма фартука, стропы подъёма ловушки, шланг подачи сжатого воздуха в надувное гибкое кольцо. Подъёмная ловушка работает следующим образом. При установке ловушки на заданную глубину фартук опущен. Объекты лова скапливаются в районе источника света, т.е. в устьевой части ловушки, располагаясь как в центральной её части, так и на периферии, а также за пределами устьевого кольца. Через определённый промежуток времени, достаточный для скопления объекта лова в районе ловушки с судна по шлангу подаётся сжатый воздух в гибкое надувное кольцо. Фартук всплывает и занимает положение под углом 45° относительно устьевого кольца ловушки, дальнейший подъём фартука ограничивают жёсткие стержни с ограничителями. Подъём фартука значительно увеличивает площадь зоны облова, уменьшает вероятность ухода объекта лова из зоны облова и создаёт условия для направления объектов лова к центру ловушки, что значительно увеличивает улов. При подъёме ловушки к борту судна, воздух из гибкого надувного кольца стравливается, фартук опускается, не мешая подъёму ловушки на борт судна. Таким образом, увеличивается зона облова и не создаётся проблема с подъёмом ловушки на борт судна, диаметр которой зависит от длины вылета стрелы, поднимающей ловушку.

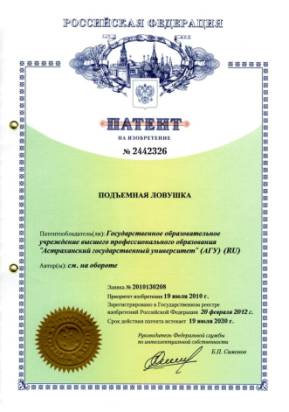

Авторами получен патент на изобретение №2442326. Дата публикации 20 февраля 2012г., начало действия патента - 19 июля, 2010 года.
