К.т.н., доцент Алпатов В. Ю.,

Самарский государственный архитектурно-строительный университет, Россия.

Ратцев Н. А., Ратцев А. Р.

ООО «Гранит», Россия.

Металлическое решетчатое покрытие над трибунами стадиона.

В Российской Федерации сегодня активно пропагандируется развитие массового спорта и спорта высоких достижений. В связи с этим заявлено и реализуется несколько программ стимулирования населения к занятию спортом и программ, связанных с развитием базы спортивных сооружений. Самыми масштабными современными проектами нового строительства спортивных объектов можно смело назвать Олимпийскую стройку в г. Сочи и строительство стадионов в городах РФ, в которых пройдут матчи чемпионата мира по футболу в 2018 г. Но и кроме указанных масштабных проектов ведется активная реконструкция старых и строительство новых спортивных объектов. О реконструкции одного из существующих стадионов, расположенного в г. Новокуйбышевск Самарской области, пойдет речь в настоящей статье.

Авторами настоящей статьи выполнена разработка проекта реконструкции стадиона, в котором выполнена детальная проработка металлических конструкций навеса над трибунами. Навес над трибунами представляет собой стальную решетчатую пространственную конструкцию, накрывающую трибуны с их высокой стороны (рисунок 1). Основным несущим элементом навеса является плоская Г-образная решетчатая ферма, своим очертанием похожая на клюшку. С расчетной точки зрения «клюшка» представляет собой изогнутую решетчатую консоль. Между собой «клюшки» объединены системой распорок, связей и прогонов, образуя единую пространственную конструкцию (рисунок 2).

Рисунок 1 – Схема навеса над трибунами

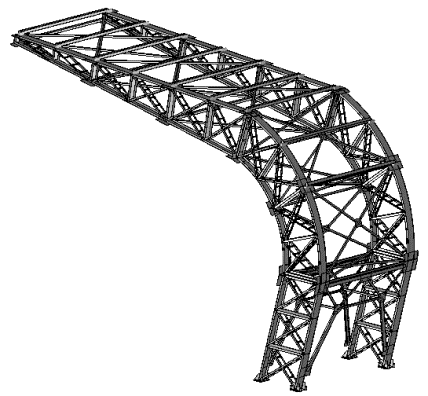

Рисунок 2 – Фрагмент пространственного блока навеса

Г-образная форма навеса заставила авторов особенно аккуратно подойти к вопросу определения нагрузок на конструкцию и к определению усилий в ее элементах от их различных сочетаний. Для этого были введены в рассмотрение три варианта снеговых нагрузок и четыре варианта ветровых. Проведено численное моделирование поведения пространственной расчетной модели навеса от действия различных вариантов нагрузок. Выполнены исследования влияния нагрузок на жесткость и несущую способность металлического каркаса. Созданы возможные сочетания «наихудших» нагрузок, для них определены усилия в элементах и требуемые параметры системы. Выполнены численные исследования узлов, определены необходимые параметры элементов узловых соединений (рисунок 3).

Рисунок 3 – Опорный узел

При проектировании конструкции навеса использовались прокатный швеллер и уголок, а также лист и гнуто-сварной квадратный профиль. Узлы разработаны сварные. «Клюшка» разбивалась на три отправочные марки. Сборка марок выполнялась с применением монтажных болтов с последующей сваркой. Вес конструкции составил 100 кг/м².

Вид конструкции на стадии монтажа показан на рисунке 4. Вид конструкции на стадии эксплуатации представлен на рисунке 5.

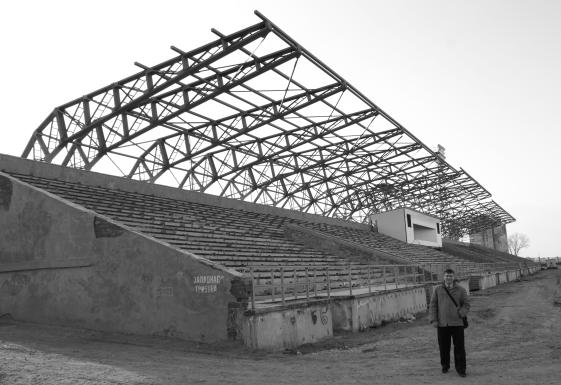

Рисунок 4 – Монтаж конструкций

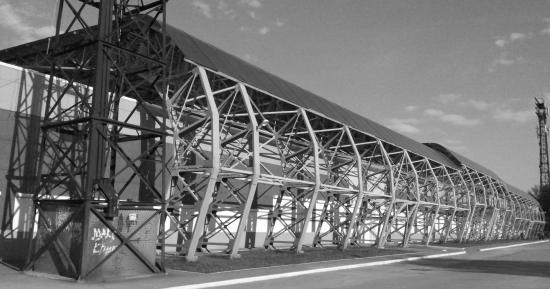

Рисунок 5 – Общий вид навеса
