Строительство и архитектура / 4. Современные строительные
материалы
инж. Савин А.В.
д.т.н. Лесовик В.С.
к.т.н. Алфимова Н.И.
Белгородский
государственный технологический университет
им. В. Г. Шухова, Россия
Минимальный расход клинкерной составляющей
в железобетонах на композиционных вяжущих
Вопросы качества и долговечности строительных
конструкций, как в техническом, так и в экономическом аспекте привлекают все
большее внимание строителей. Очевидно, что во многих случаях экономически
оправдано увеличение первоначальных затрат на изготовление конструкций и их
надежную защиту, если это позволяет сократить число и стоимость ремонтов в
процессе эксплуатации [1]. В особенности это относится к железобетонным
конструкциям из бетонов на композиционных вяжущих (КВ), в которых от 30 до 70 %
клинкерной составляющей может быть заменено на кремнеземсодержащий компонент [2].
Однако их применение наряду с упрочнением структуры бетона инициирует также
снижение щелочности его жидкой фазы, снижая защитные свойства бетона по
отношению к арматуре [1]. Таким образом, можно предположить, что ключевым
вопросом в этой области является определение минимально допустимого содержания
клинкерной составляющей из условия обеспечения первичной пассивации и
длительной сохранности стальной арматуры.
В связи с чем, были проведены коррозионные испытания
на составах бетонов классов В10-В40 с различными видами КВ и с различным
расходом клинкерной составляющей. В качестве вяжущих были рассмотрены
тонкомолотые многокомпонентные цементы и вяжущие низкой водопотребности с
использованием отсевов дробления
кварцитопесчаника (ТМЦ-50 (КВП), ВНВ-50 (КВП)) и кварцевого песка
(ТМЦ-50 (П), ВНВ-50 (П)), а также портландцемент ЦЕМ I 42,5 Н Белгородского
цементного завода (контрольный состав). В качестве суперпластификатора для
изготовления ВНВ использовалась добавка «Полипласт СП-1» в количестве 0,7 % от
массы цемента.
Критерием
оценки длительности защитного действия бетонов на композиционных вяжущих по
отношению к стали был выбран эффективный коэффициент диффузии углекислого газа,
а также период нейтрализации защитного слоя бетона. Исследования выполнялись на
бетонах с маркой по подвижности П3 (осадка конуса, О.К.=10÷15см).
Согласно
методике, диффузионную проницаемость определяли на основании данных о скорости
нейтрализации (карбонизации) бетона углекислым газом по ускоренной методике при
хранении образцов в атмосфере с содержанием 10 % СО2 в течение 3-х и
7-ми суток в отсутствии градиента общего давления газовоздушной среды при
наличии разности концентрации углекислого газа в бетоне и окружающей среде в
период, когда процесс нейтрализации ограничен скоростью диффузии углекислого
газа в пористой структуре бетона.
Оценка
диффузионной проницаемости бетона по отношению к углекислому газу позволяет
рассчитать период, в течение которого происходит нейтрализация защитного слоя
бетона в газовоздушной среде, и оценить по признаку сохранности стальной
арматуры долговечности железобетонных конструкций, эксплуатируемых в
неагрессивных и агрессивных газовоздушных средах.
Испытания
бетона на диффузионную проницаемость для углекислого газа проводили на
специальной установке по методике, изложенной в ГОСТ 31383.
Анализ полученных данных позволяет установить,
что увеличение доли клинкерной составляющей в композиционных вяжущих
благоприятно отражается на снижении проницаемости бетонов (рис. 1).
Таким образом, можно сделать вывод, что основными
факторами, определяющим защитные свойства бетонов на КВ по отношению к арматуре
является: вид кремнеземсодержащей добавки, наличие в вяжущем
суперпластификатора и расход клинкерной составляющей в бетоне (табл. 1).

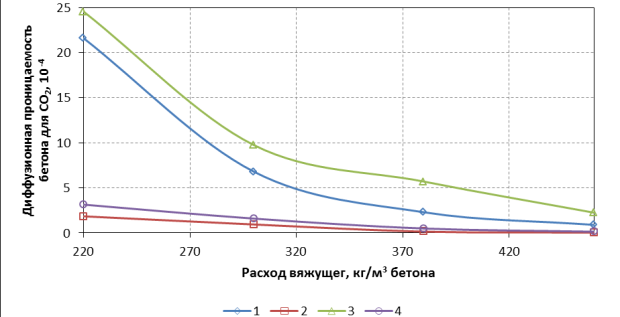

Рис. 1. Зависимость изменений диффузионной проницаемости бетона для СО2
от расхода КВ: 1 – ТМЦ-50 (КВП); 2 – ВНВ-50 (КВП); 3 – ТМЦ-50 (П); 4– ВНВ-50 (КВП)
Таблица 1
Минимальный расход клинкерной составляющей в бетонах на КВ
из условия сохранности защитных свойств бетонов по отношению
к арматуре не менее 50 лет
|
№ |
Вид вяжущего |
Расход вяжущего на 1 м3 бетона, кг |
Минимальный расход клинкерной составляющей, кг/м³ |
Супер- пластификатор СП, % по массе цемента |
Период нейтрализации защитного слоя, годы |
|
|
20 мм |
30 мм |
|||||
|
1 |
ЦЕМ I 42,5
Н |
220 |
220 |
- |
54 |
>100 |
|
2 |
ТМЦ-50
(КВП) |
380 |
190 |
- |
25 |
56 |
|
3 |
ВНВ-50
(КВП) |
300 |
150 |
0,7 |
46 |
˃100 |
|
4 |
ТМЦ-50 (П) |
460 |
230 |
- |
31 |
71 |
|
5 |
ВНВ-50(П) |
300 |
150 |
0,7 |
28 |
64 |
Литература:
1. Савин А.В., Лесовик В.С., Алфимова Н.И. К проблеме
коррозионной стойкости железобетона // Вестник Белгородского
государственного технологического университета им. В.Г. Шухова. – 2013. – № 2.
– С. 7–12.
2. Лесовик Р.В., Жерновский И.В. Выбор кремнеземсодержащего компонента
композиционных вяжущих веществ // Строительные материалы. –
2008. – № 8.
– С. 78–79.
