Экспериментальное  моделирование коррозии арматуры в поперечных трещинах изгибаемых железобетонных элементов.

В.Н. Мигунов

К.т.н., доцент, докторант

Государственный университет архитектуры и строительства, г. Пенза






Ширина раскрытия и форма (депланация) поперечных трещин по толщине защитного слоя бетона определяют проницаемость влаги, кислорода и различных агрессивных реагентов к арматуре и, в конечном счёте, коррозионную сохранность арматуры в трещинах бетона [1]. Депланация  бетона трещин  определяет  фактическую ширину раскрытия трещин на поверхности бетона   в зависимости  от толщины защитного слоя бетона. Необходимость  учёта толщины защитного слоя бетона, состояния поверхности арматуры при расчёте ширины раскрытия трещин отмечается в [2].

Действующий   нормативный документ СП 52-101-2003  [3] определяет среднюю ширину раскрытия трещин нормальных  к продольной оси элемента на поверхности арматуры. Однако расчётные значения  ширины раскрытия трещины  ( по СП 52-101-2003 не позволяют прогнозировать коррозионную сохранность арматуры в трещинах бетона из-за включения в СНиП 2.03 11-85 [4] нормативной ширины раскрытия трещин, рассматриваемой  на поверхности защитного слоя бетона при  в зависимости от вида и степени агрессивности среды

Из действующих нормативных документов только  межгосударственный стандарт ГОСТ 8829 -94 [5] учитывает влияние  депланации бетона трещин.

В проведённых экспериментальных исследованиях депланации торца растянутого железобетонного образца при защитном слое бетона м коэффициент  депланации, равный отношению ширины раскрытия трещины на поверхности бетона к ширине раскрытия трещины на поверхности арматуры (  изменется в зависимости от величины напряжения в арматуре от  1,5 до 6,3 [6].

В работе [7] приводится величина  раскрытия трещин непосредственно у поверхности арматуры периодического профиля в железобетонной конструкции, которая в три раза меньше ширины раскрытия трещин в железобетонных элементах с гладкой арматурой при тех же напряжениях в арматуре.

Результаты экспериментальных  исследований на прямых моделях изгибаемых железобетонных элементах [8,9] показывают, что в  балках с гладкими стержнями депланация наблюдается на участках непосредственно прилегающих к арматуре, то есть  5 - 10мм. На расстоянии от поверхности арматуры  депланация отсутствует.

В балках с арматурой периодического профиля коэффициент  депланации , где  - ширина раскрытия трещин на расстоянии 25мм от поверхности арматуры,  - ширина раскрытия трещин на поверхности защитного слоя бетона,  при толщине защитного слоя бетона   ,  аппрпоксимируется линейной зависимостью [8, 9]:

 при

где  - коэффициент, учитывающий диаметр арматуры (d) в мм;  - радиус взаимодействия арматуры с бетоном. Значения   изменяются от 2,5  до 6  в зависимости от величины напряжения в арматуре [6 ,10, 11, 12, 13]. Для  практического использования рекомендуется  принимать  =5 [8, 9].

Графические   значения коэффициента депланации при , вычисленные по формуле (1) для различных диаметров арматуры, представлены  на рис 1.



Рис.1  Изменение коэффициента депланации бетона трещин при  в зависимости от диаметра арматуры периодического профиля.





На  основании данных экспериментальных исследований, [6, 8, 9, 13] получены графические изменения коэффициента депланации при . Для различных диаметров арматуры, рис 2.

Рис. 2 Изменение коэффициента депланации бетона трещин  в зависимости от диаметра арматуры.

1 – опыты В.М. Кёльнера, А.Г. Фартушного.

2 – опыты Э.Г. Портера, А.Г. Фартушного.

Класс арматуры:

.





В настоящее время по  степени опасности коррозионного поражения стали  в трещинах бетона горячекатаная  арматура гладкого  и периодического профиля классов А-I  и А –III  располагаются в одной группе в СНиП 2.03.11-85 [4]  и в межгосударственном стандарте ГОСТ 31384-2008 [14]. Разная величина   депланации стенок бетона трещин для арматуры гладкого и периодического профиля является основанием для уточнения нормативных значений  ширины раскрытия трещин  для этих  арматурных сталей с учётом проведения дополнительных исследований коррозионного состояния арматуры в трещинах бетона.

Программа экспериментальных  исследований влияния депланации бетона трещин на коррозионное поражение арматуры различного профиля  предусматривала определение коррозии арматуры  классов А-1 и А-111 в поперечных трещинах бетона на прямых моделях изгибаемых железобетонных элементах с размерами 2000х200х70мм с соответствующими значениями толщины защитного слоя бетона 15, 20, 25мм и классом бетона В-30 [15].  Каждый образец армировался одним рабочим стержнем класса А-1 или А-111 с соответствующими диаметрами 10, 14 и 18мм.. В зоне чистого изгиба образцов поперечная арматура отсутствовала для получения независимых экспериментальных  характеристик коррозионного поражения арматуры в поперечных  трещинах.

Испытывающиеся образцы  в атмосферных условиях дополнительно два раза в сутки увлажнялись 3% раствором .  Эксперимент проводился в течение двух лет до появления на образцах на уровне рабочей арматуры волосяных продольных трещин, свидетельствующих о наступлении  предаварийного состояния железобетонных конструкций [16]. С учётом выбранной концентрации хлорид – ионов и фактического периода образования продольных трещин на опытных образцах между поперечными трещинами степень воздействия жидкой агрессивной среды на опытные образцы оценивается как сильноагрессивная [17].

Коррозионная  стойкость арматуры в трещинах бетона определялась коэффициентом  ,  где К1 и К2 – соответственно глубины коррозионного поражения арматуры в трещинах бетона со  стороны защитного слоя бетона  и противоположной стороны. Данные эксперимента показывают, что величина  К0   зависит от класса арматуры, значений   аcrc и δзс  (рис. 3 и рис. 4) . Шириной раскрытия трещин, при которой К0 = 0, является соответствую­щая величина асгс: для гладкой арматуры класса  А-I – 0,005мм и (δзс = 15мм), 0,025мм (δзс= 20мм) и 0,050 (δзс = 25мм); для арматуры периодического профиля класса А-III-0,050мм (δзс = 15мм), 0,10 (δзс ≥ 20мм).

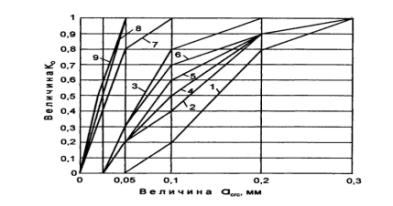

Изображение 002Рис. 3  Показатель коррозионной стойкости арматуры класса А-I в трещинах бетона К0

1-dа=18мм и δзс =25мм;  2 – dа=14мм и δзс =25мм;

3 – dа=10мм и δзс =25мм;  4 – dа=18мм и δзс =20мм;

5 – dа=14мм и δзс =20мм;  6 – dа=10мм и δзс =20мм; 7 – dа =18мм и δзс =15мм; 8 – dа =14мм и δзс=15мм; 9 – dа =10мм и δзс =15мм

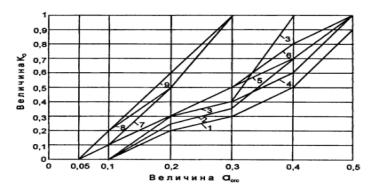

Изображение 003Рис. 4.  Показатель коррозионной стойкости

арматуры класса А-III в трещинах бетона К0

      1 – dа= 18мм и δзс =25мм; 2 – dа = 14мм и δзс  = 25мм;  3 – dа = 10мм и δзс  = 25мм; 4 – dа =18мм и δзс=20мм; 5- dа = 14мм и δзс  = 20мм; 6 – dа = 10мм и δзс  =20мм;7–  dа = 18мм и δзс  = 15мм; 8 – dа = 14мм и δзс  =   15мм; 9 – dа = 10мм и δзс  = 15мм



Глубина  и длина  участка  коррозионного поражения арматуры определяются классом арматуры, значением  и величиной Ф(- отношение диаметра арматуры к толщине защитного слоя бетона) ( рис. 5 и рис.6).

C:\Documents and Settings\Admin\Рабочий стол\Мигунову В.Н\Строительство\2001\Изображение 005.jpg



Рис. 5. Показатель коррозионного поражения арматуры класса A-I в зоне трещин бетона

1 -  ; 2 -  ; 3-. 4 — ; 5 — :6 — ; 7-









C:\Documents and Settings\Admin\Рабочий стол\Мигунову В.Н\Строительство\2001\Изображение 006.jpg





Рис. 6. Показатель коррозионного поражения арматуры класса А-Ш в зоне трещин бетона

1 -  ; 2 -  ; 3-. 4 — ; 5 — : 6 — ; 7-







При средней глубине коррозионного поражения  = 300 мкм  арматуры   мм класса А-111  практически не отмечено умень­шение  несущей способности железобетонных образцов и арматуры. Экспериментальная  средняя  глубина коррозионного поражения стальных стержней, при которых возникали продольные трещины, составляла от   = 240 мкм до  = 350 мкм в зависимости от толщины защитного слоя бетона и класса арматуры.  Следовательно, долговечность железобетонных конструкций с аналогичными физико-техническими характеристикам бетона и арматуры  в различных агрессивных условиях эксплуатации будет определяться только временем появления средней глубины коррозионного поражения стержня в пределах  до   = 350 мкм.

Математическая обработка данных эксперимента позволила выявить    функциональную зависимось между  средней длиной коррозионного поражения - ℓср и средней её глубиной – δср в аналогичных по ширине раскрытия  аcrc в момент появления продольных трещин  (табл. 1).



Таблица 1

Уравнения регрессии функциональной зависимости средней длины участка коррозионного поражения арматуры от средней её глубины

Класс арматуры

Уравнения

Диаметр арматуры, (мм)



А-I



110

114

118



A-III



110

114

118





















Данные табл. 1 показывают, что в агрессивной среде определяющее влияние на появление и раскрытие продольных трещин оказывает расстояние между поперечными трещинами на уровне растянутой арматуры  crc. Поэтому для выяв­ления минимальных предельно -допустимых значений   , определяющих возникновение продольных трещин,  был проведен ста­тистический анализ  распределения   crc в зоне чистого изгиба опытных образцов.

Математическое распределение соответствующих выборок  crc для арма­туры класса А-I и А-III имеет нормальный закон, так как  < (рис. 7).

Изображение 008



Рис. 7.  Графики  эмпирических (- - - -) и теоретических(───)

статистических распределений выбо­рок ℓcrc  для  арматуры  классов A-I  и А-Ш



Результаты статистической обработки выборок  crc  в зоне чистого изгиба образцов  приведены в табл. 2.

Таблица  2

Результаты статистической обработки величины ℓcrc

Класс

арматуры

, шт

М, мм

σ, мм

А

Е

,мм

А-I

А-III

215

261

95,05

77,00

21,40

22,90

0,208

0,247

-0238

-0,641

7,95

13,48

15,50

14,10

59,74

39,20



 В табл. 2:  М  - величина математического ожидания,  - среднее квадратическое отклонение  , А и Е -  показатели асимметрии и эксцесса теоретического распре­деления,  и  соответственно теоретический  и критический   критерии согласия Пирсона,  - минимальное расстояние  между поперечными трещинами    при уровне значимости  α= 0,95.

Статистический расчёт  показывает снижение расстояния между поперечными трещинами для арматуры периодического профиля в 1,53 раза по сравнению с арматурой гладкого профиля

В действующих СНиП 2.03.11-85 [4] и ГОСТ 31384-2008 [14] отмечается различная нормативная ширина продолжительного раскрытия трещин в железобетонных конструкциях при воздействии сильноагрессивной среды, соответственно равные   и . Результаты эксперимента показали, что при действии постоянной нагрузки для арматуры периодического профиля экономически обоснованной  нормативной шириной раскрытия поперечных трещин в сильноагрессивной жидкой среде является величина  .



Литература

1.      Алексеев С.Н. Коррозия и защита арматуры в бетоне. М.: Стройиздат1968. – 231с.

2.      Гуща Ю.П. Исследование ширины раскрытия нормальных трещин/ Труды НИИЖБа – М.: НИИЖБ ОНТИ – 1971. – С 72-97.

3.      СП 52-101-2003. Свод правил по проектированию и строительству Бетонные и железобетонные конструкции без предварительного напряжения арматуры – М.: ФГУП – ЦПП . 2004. - 54с.

4.      СНиП 2.03 11-85. Защита строительных конструкций от коррозии – М.: ЦИТП Госстроя СССР. 1986 – 46с.

5.      ГОСТ 8829-94. Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытания нагружением. Правила оценки прочности, жёсткости и трещиностойкости. – М.: Госстрой России  ГУП ЦПП, 1997. – 28с.

6.      Кольнер В.М. Депланация поверхности бетона в центрально армированных железобетонных элементах при осевом приложении нагрузки. В кн. «Сцепление арматуры с бетоном»  М.: Стройиздат, 1971.- С. 54-61.

7.      Москвин В.М. Трещины в железобетоне и коррозия арматуры  /В.М. Москвин, С.Н. Алексеев, Г.П. Вербецкий, В.И. Новгородский – М.: Стройиздат, 1971.- С.23-24.

8.      Фартушный А.Г. Влияние депланации сечения бетона на закрытие трещин железобетонных конструкций. Труды ЦНИЭПсельстроя №19. Конструкции  и технология строительства сооружений силосного типа – М.: 1977. – С. 17-25.

9.      Научно-технический отчёт по результату II-2-1. Исследовать условия образования, раскрытия и закрытия трещин в железобетонных конструкциях, армированных стержневой термически упрочнённой арматурой периодического профиля, применяемых для различных зданий и сооружений, в том числе и в сельском строительстве  и подготовить материалы для включения в СНиП II -21.ЦНИИЭПсельстрой – Апрелевка, 1978.

10.  Овчинникова И.Г. Жёсткость крепления закладных деталей в железобетонных конструкциях при действии в анкерах растягивающего усилия. Дисс….. канд. техн наук. – М.: НИИЖБ.  1967. –127с.

11.  Оатул А.А. Экспериментальное исследование сцепления арматуры с бетоном на растянутых образцах при кратковременном повторном и длительном действии нагрузки./А.А. Оатул,  Ю.А. Иващенко В сб. трудов ЧПИ №46, Челябинск, 1967. – С. 44-71.

12.  Оатул А.А Основы теории сцепления арматуры с бетоном. В сб. трудов ЧПИ №46, Челябинск, 1967. – С. 6-26.

13.  Портер Э.Г. Исследование трещиностойкости растянутых элементов железобетонных стержневых систем. Дисс …канд.техн наук .  НИИЖБ – М.  1968.- 163с.

14.  ГОСТ 31384-2008 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования. –М.: Стандартинформ 2010. -45с.

15.  Мигунов В.Н. Влияние внутренних факторов железобетонных конструкций на коррозионную стойкость арматуры класса А-I  и А–III  в трещинах бетона //Изв. вузов. Строительство. – 2001 - №11 – С. 125-129.

16.  Алексеев С.Н. Долговечность железобетона в агрессивных средах /С.Н.Алексеев, Ф.М.Иванов, С. Модры и др. – М: Стройиздат, 1990.- 217с.

17.  Мигунов В. Н. Влияние переменной нагрузки и амплитуды изменения ширины раскрытия трещин на коррозионное поражение арматуры в трещинах железобетонных конструкций  / Изв. вузов. Строительство.— 2002.— № 10.— С. 134—137.
