Полукруглый профиль рифления внутренней поверхности корпуса вертикального винтового конвейера

В рассмотренных ранее работах [1,2], рифление внутренней поверхности корпуса происходило под некоторым углом к вертикальной оси конвейера. Профиль рифлей рассматривался как квадрат или прямоугольник (рис.1, 2).

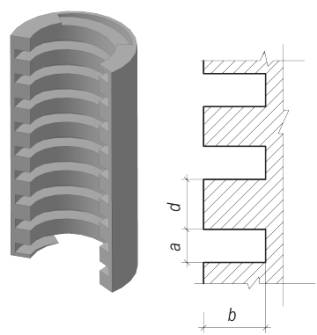

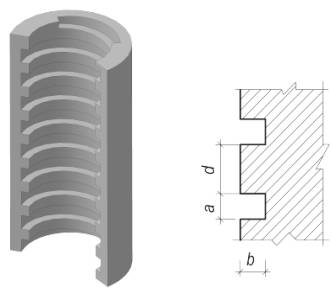

Рис 1. Корпус с прямоугольными рифлями.	Рис 2. Корпус с квадратными рифлями.

Основное математическое описание процесса перемещения материала сводиться к следующему. Коэффициент сопротивления транспортируемого материала по внутренней поверхности вертикального шнекового конвейера в таких корпусах - в направлении канала между рифлями и коэффициент трения в направлении, перпендикулярном каналу между рифлями , соответственно:

,	(1)
	(2)

где - количество рифлей в пределах одного витка шнека; - объемный вес материала, Н/м³; - шаг винта шнека, м; a – ширина рифлей, м; b – глубина рифлей, м; - угол закручивания рифлей, относительно вертикальной осевой конвейера, град.

Движение материала в пространстве между рифлями будет происходить при выполнении условия:

,

(3)

где P - давления материала на цилиндрическую поверхность корпуса и боковые поверхности направляющих, Н.

С точки зрения технологии изготовления рифления корпусов, такая форма рифления является наиболее простой. В развитие идеи применения использования частичной замены трения материала о внутреннюю поверхность, в процессе транспортирования, на трения материала о материал - были рассмотрены и приведенные ниже варианты полукруглых профилей рифлей, закрученных под углом к вертикальной оси конвейера

На рис. 3 приведен корпус, имеющий полукруглый профиль. Коэффициент сопротивления транспортируемого материала по внутренней поверхности вертикального шнекового конвейера в таком корпусе будут иметь следующий вид:

,	(4)
	(5)

Условие движения материала:

(5)

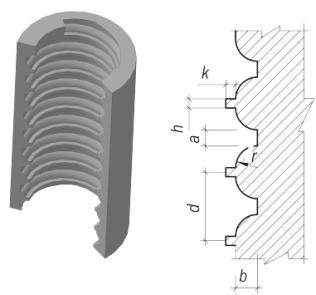

Рис 3. Корпус с полукруглыми рифлями.	Рис 4. Корпус с параболическим профилем рифлей.

На рис. 4 приведен еще один из вариантов исполнения корпуса с полукруглыми рифлями, имеющий параболический профиль. Коэффициент сопротивления транспортируемого материала по внутренней поверхности вертикального шнекового конвейера в таком корпусе будут иметь следующий вид:

,	(6)
	(7)

Условие движения материала:

			(8)
Рис 5. Корпус со сферическим профилем рифлей.	На рис. 5 приведен корпус, имеющий сферический профиль рифлей. Коэффициент сопротивления транспортируемого материала по внутренней поверхности вертикального шнекового конвейера в таком корпусе будут иметь следующий вид:
,		(9)
		(10)

Условие движения материала:

(11)

На рис. 6, 7 представлены варианты рифления корпуса, имеющие сегментный профиль рифлей. Коэффициент сопротивления транспортируемого материала по внутренней поверхности вертикального шнекового конвейера в таком корпусе будут иметь следующий вид:

,	(12)
	(13)

Условие движения материала:

		(14)
Рис 6. Корпус с прямым сегментным профилем рифлей.	Рис 7. Корпус с обратным сегментным профилем рифлей.

В дальнейшем будут произведены теоретические исследования данного направления, с целью выявления наиболее рациональных параметров, учитывающих различные физико-механические свойства транспортируемых материалов. На основе которых, будут представлены основы для методического указания при проектировании систем вертикального винтового транспортирования.
