Побудова діаграм класів та прецедентів системи підвищення ефективності інвестицій підприємства

Однієї з найбільш гострих проблем сучасної України залишається досягнення стабільного економічного росту. У числі факторів, що роблять безпосередній вплив на динаміку економічного розвитку, безсумнівно, належить інвестиційній сфері.

Інвестиційна діяльність підприємства – важлива невід'ємна частина його загальної господарської діяльності. Значення інвестицій в економіці підприємства важко переоцінити. Для сучасного виробництва характерні постійно зростаюча капіталоємність і зростання ролі довгострокових чинників. Щоб підприємство могло успішно функціонувати, підвищувати якість продукції, знижувати витрати, розширювати виробничі потужності, підвищувати конкурентоспроможність своєї продукції і укріплювати свої позиції на ринку, воно повинне вкладати капітал, і вкладати його вигідно.

Об'єктом дослідження в даній статті є система прогнозування ефективності довгострокових інвестицій.

Предметом дослідження є методи об’єктного аналізу та прогнозування ефективності довгострокових інвестицій.

Вирішенню викладених проблем на сучасному етапі в науковій літературі приділяється значна увага. Вагомий внесок в розвиток теорій інвестицій створили вчені О. Амоша, В. Альгін, Р. Баззел, І. Бланк, Є. Бойко, П. Зав’ялов, С. Злупко, Г. Клейнер, М. Козоріз, Л. Лабскер, О. Лапко, Є. Ружанський, В. Тамбовцев, О. Устенко, Г. Цельмер, В. Шарп та інші. У цих роботах всебічно розглядаються питання визначення пріоритетних напрямків інвестування, формування інвестиційної привабливості, оцінки ефективності реалізації інвестиційних проектів тощо.

Візуальне моделювання в UML можна представити, як деякий процес порівневого спуску від найбільше загальної й абстрактної концептуальної моделі вихідної системи до логічної, а потім і до фізичної моделі відповідної програмної системи. З огляду на загальну характеристику й особливості економічної системи «Прогнозування ефективності довгострокових інвестицій», проведемо об'єктний аналіз і побудуємо програмну модель її підсистеми «Економічна служба».

Для досягнення цих цілей спочатку будується модель у формі так званої діаграми варіантів використання (use case diagram), або, інакше кажучи, те, що система буде робити в процесі свого функціонування. Діаграма варіантів використання (рис. 1) є вихідним концептуальним поданням або концептуальною моделлю системи в процесі її проектування й розробки.

Діаграма варіантів використання описує функціональне призначення системи «Економічна служба». На діаграмі варіантів використання системи представлена робота даної служби. Ця служба є діючою й виконує такі функції: бере участь у розробці колективного договору, прогнозування довгострокових інвестицій, розробка техніко-економічних показників, планування собівартості, здійснення контролю за розрахунками по заробітній платі, забезпечення дотримання режиму економії витрат коштів.

Робота економічної служби полягає в наданні інформації необхідної керівництву підприємства, здача звітності в податкову інспекцію.

Таким чином, суть даної діаграми полягає в наступному: у проектованій системі виділяємо об'єкт «економічна служба», що взаємодіє із системою ззовні за допомогою так званих варіантів використання.

Таким чином, діаграма варіантів використання системи дозволила визначити загальні межі проектованої предметної області на початкових етапах проектування системи. Керівництво й економічна служба, утворюючи економічну систему, взаємодіють один з одним шляхом виконання ними функцій, представлених деякими варіантами використання. Розглядаючи кожний варіант використання, можна виявити специфікації послідовності дій

класів і об'єктів системи - прецеденти.

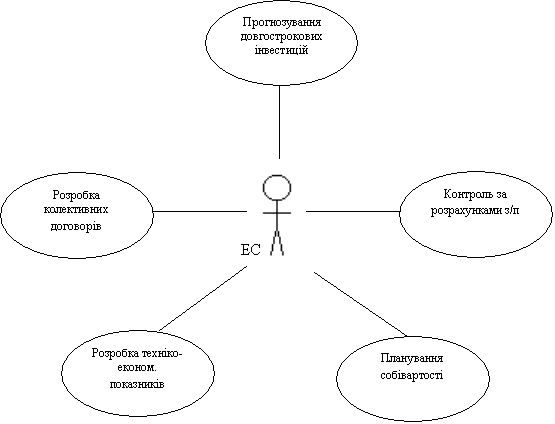

Рисунок 1 – Діаграма варіантів використання системи «Економічна служба»

Центральне місце в ООАП займає розробка логічної моделі системи у вигляді діаграми класів. Діаграма класів (class diagram) служить для подання статичної структури моделі системи в термінології класів об'єктно-орієнтовного програмування. Діаграма класів може відбивати, зокрема, різні взаємозв'язки між окремими сутностями предметної області, такими як об'єкти й підсистеми, а також описує їхню внутрішню структуру й типи відносин.

На даній діаграмі не вказується інформація про тимчасові аспекти функціонування системи. Із цього погляду діаграма класів є наступним розвитком концептуальної моделі проектованої системи.

Діаграма класів системи «Економічна служба» (рис. 2) відображає взаємозв'язок між такими об'єктами системи як, керівництво підприємства, економічна служба (яка містить у собі «Виконавця»), бухгалтерія, абонентна служба, а також описує їхню внутрішню структуру й типи відносин, які виникають між представленими службами при прогнозуванні водоспоживання підприємства.

Проектована система «Економічна служба» являє собою сукупність окремих об'єктів або класів, які ефективно взаємодіють для досягнення однієї із цілей функціонування системи, тобто для прогнозування ефективності довгострокових інвестицій. У нашому випадку можна виділити такі класи:

- керівництво підприємства - прийняття управлінських рішень за даним питанням;

- економічна служба забезпечує керівництво інформацією з економічного планування на підприємстві з метою досягнення найбільшої економічної ефективності, а також становить кошторис витрат на надання послуг;

- бухгалтерія - надає бухгалтерські дані за наведеними формами від інших служб по собівартості. На підставі варіантів використання будується діаграма класів, що представляє собою один з основних способів подання логічної моделі системи.

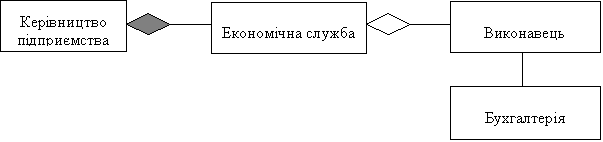

Рисунок 2 - Діаграма класів системи «Економічна служба»

Діаграма класів відображає організаційну структуру системи, елементи яких безпосередньо взаємодіють між собою, виконуючи визначені функції.

Відповідно до діаграми класів, у системі «Економічна служба» можна виділити наступні структурні відділи: керівництво підприємства, представлене директором, зам. директором по економіці та збуту; економічна служба, що містить у собі «Виконавця», бухгалтерія. У процесі здійснення діяльності економічної служби можна виділити кілька прецедентів, один із яких: «Прогнозування ефективності довгострокових інвестицій» є дуже важливим у діяльності підприємства.

Таким чином, провівши частковий об'єктний аналіз і побудувавши діаграми, ми одержали об'єктну модель системи «Економічна служба» для одного із прецедентів системи «Прогнозування ефективності довгострокових інвестицій». Даний прецедент є найбільш важливим з погляду розроблювача, тому що відображає участь важливих об'єктів системи, що вказує на тісний зв'язок між ними. Побудована об'єктна модель є передумовою до математичного моделювання й розробки програмної моделі всієї системи.
