Кисамедин Г.М. - профессор МОК (КазГАСА) заведующий кафедрой «Архитектура жилых и общественных зданий»

УДК 728

ВЫЗЫВАЮЩАЯ ТЕНДЕНЦИЯ – РАСШИРЕНИЕ ВЕРХНЕЙ ЧАСТИ НЕБОСКРЕБОВ АДМИНИСТРАТИВНОГО КОМПЛЕКСА
«ИЗУМРУДНЫЙ КВАРТАЛ»

Автор эскизного проекта архитектор Рой Варакалли
(Канада, фирма Zeidler Partnership Architects) совместно
с проектным институтом «Базис». Архитекторы: Аллаяри Р.А.,

Зенина Е.Ф. Главный конструктор: к.т.н. Султанов Г.А.
ТОО «Проектный институт «Базис» - Астана, 2006-2011 гг.

Высотный комплекс «Изумрудный квартал» в г. Астана расположен на левом берегу реки Есиль, в новом административном центре города на бульваре Нуржол. Общая площадь комплекса составляет 250 000 кв. м. Комплекс зданий «Изумрудный квартал» состоит из трех зданий высотой в 37, 45, 53-этажей со стилобатами различной этажности, окружающими по периметру три высотные башни. Административный комплекс «Изумрудный квартал» расположен в окружении высоток: «Казак Темир Жолы»; многофункциональный жилой комплекс «На Водно-Зеленом Бульваре»; многофункциональный жилой комплекс «Северное сияние». Изначально по проекту планировалось построить три высотки, но было построено только две, третья высотка планируется к строительству позже.

Фото 1. Панорама многофункционального жилого комплекса «Изумрудный квартал». Компьютерный эскиз. Первоначальная версия.

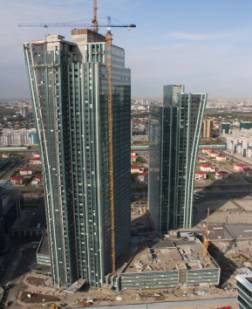

Фото 2. Панорама многофункционального жилого комплекса «Изумрудный квартал». Астана, 2010 г.

Заказчиками проекта «Изумрудный квартал» в Астане выступили «КТЖ», «Самрук Казына» и «Атомпром», которые сегодня располагаются в 37-этажной башне – «КЖТ», в 45-этажной высотке – «Самрук Казына» и «Атомпром». Первоначально это был многофункциональный жилой комплекс с верхними жилыми этажами, нижними торговыми и офисными помещениями, но финансовый кризис откорректировал и функционально переориентировал здание в административный комплекс. В ноябре 2010 года было завершено строительство 37-этажного здания, в декабре 2011 года – 45-этажное.

Особенностью архитектуры многофункционального комплекса «Изумрудный квартал» является расширение корпусов высоток в верхней части, хотя историческое развитие инженерной мысли говорит о том, что высотные здания являются более устойчивыми, если они расширяются книзу, а не кверху. Эта вызывающая тенденция высоток свидетельствует о необычном конструктивном достижении XXI века, а ее архитектура претендует на уникальность в самом очевидном смысле. Среди высотных зданий всемирно известного ряда небоскребов такого конструктивного решения еще нет, чтобы небоскребы преспокойно красовались, расширяющими кверху торсами. Конструктивным аналогом необычного инженерного решения (возможно, таких примеров в мире имеется гораздо больше) является небоскреб «Grant Lisbon» – казино в Макао (Китай) (Фото 4), архитектура небоскреба имеет вид факела или бьющего фонтана, но его форма симметричная, где центр тяжести и геометрический центр здания можно привести в ядро жесткости.

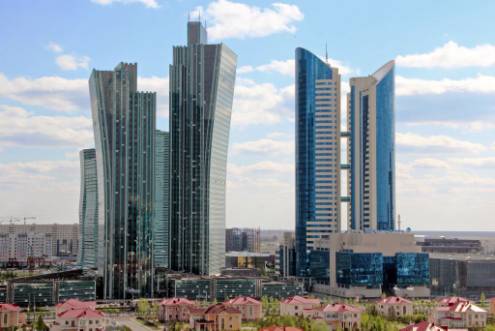

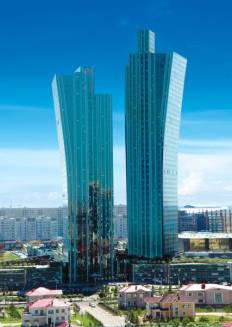

Фото 3. Комплекс зданий «Изумрудный квартал» на Водно-зеленом бульваре в городе Астана

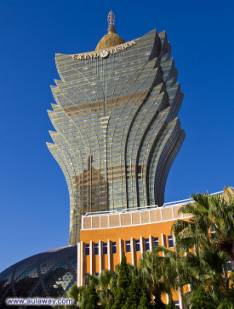

Фото 4. Казино в Макао Гранд Лисбон (Grant Lisbon)

Ассиметрично раскрывающийся веер верхних этажей в архитектуре «Изумрудного квартала» является главной интригой, и достигается это увеличением площади последующего этажа, начиная с 32 этажа, а последний 45 этаж отклоняется уже на 9 метров от вертикали остова. Архитектурная концепция комплекса разработана известным архитектором Роем Варакалли (Roy Varacalli) и фирмой Zeidler Partnership Architects (Канада) совместно с проектным институтом «Базис» (Казахстан).

Самым интересным, если не парадоксальным является факт, что в северной части Торонто (Канада) в парке Империя, в августе 2013 г. был полностью завершен многоквартирный жилой комплекс «Изумрудный парк», состоящий из двух небоскребов в 42 и 43-этажа. Практически эти два комплекса «Изумрудный парк» в Торонто и «Изумрудный квартал» в Астане возводились единовременно, автором обоих комплексов является один канадский архитектор Рой Варакалли, они имеют одну и ту же концепцию, но в Торонто оно было разработано проектным бюро «Metropia Pure Plaza». Уникальный означает единственный, в данном случае, один из этих небоскребов имеет этот титул, а второй является его копией, несмотря на то, что в Торонто это парные небоскребы, а в Астане, автор их предложил как три небоскреба. Главный конструктор проекта Султанов Г.А. говорит: «Да это один проект, но они чуть-чуть отличаются. В Торонто это многофункциональный жилой комплекс, в Астане – административный, и конструктивно они решены по-разному».

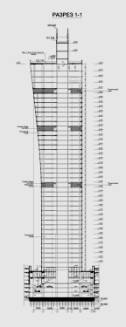

Фото 5. Разрез небоскреба «Изумрудный квартал» в Астане

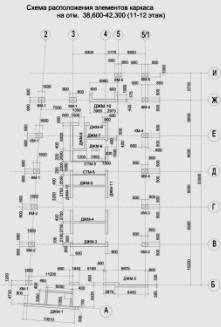

Фото 6. План небоскреба «Изумрудный квартал» в Астане

Вам достаточно взглянуть на разрез небоскреба «Изумрудного квартала в Астане», и сразу поймете, что все гениальное просто. Простота и оригинальность инженерного решения заключается в том, что на уровне технических 21(А) 34(Б) и 41(С) этажей (2.3.4) расположены перекрытия кессонного типа в виде железобетонных пространственных конструкций, высотой в этаж. Они играют роль своеобразных фундаментов для вышерасположенных этажей. По разрезу видно, что прорисовка кривой линии консоли начинается с 21 этажа по 45 этаж, в группе этажей «А» и «Б» возникли дополнительные несущие стойки в консольной части, но центр тяжести этих трех групп расположен в ядре жесткости, о чем и говорит главный конструктор проекта Г.А. Султанов: «Моей целью были консоли, которые выдвигаясь, должны были прорисовать ту самую линию, которую наметил архитектор. Балки были использованы только на нижних этажах, а на верхних этажах были использованы безбалочные плиты кессонного типа. Центр тяжести ассиметричных объемов расположен там, где и полагается ему быть, – в ядре жесткости. Ствол (многосекционное ядро жесткости), диафрагмы и колонны объединены перекрытиями в единую пространственную систему. Плиты перекрытия переменного сечения высотой в этаж, увеличиваясь, создают консоли расширяющегося наверху небоскреба».

Астана – город с активной ветровой деятельностью, где возникают ветры ураганной силы, которым подвергаются высотные здания. Для гашения горизонтальных ветровых нагрузок главный конструктор проекта Г.А. Султанов использовал нестандартное решение – повысил сопротивляемость здания за счет использования поперечных несущих балок-стен. Балки-стенки – это настоящие поперечные несущие стены, увеличивающие массу и сопротивляемость здания ветровым нагрузкам. Эти поперечные несущие кирпичные стены предназначены для того, чтобы гасить ускорение».

На этом можно было бы и завершить исследование уникального ассиметричного, расширяющегося кверху небоскреба «Изумрудный квартал в Астане», если бы автор проекта (Рой Варакалли) не настаивал на уникальной подсветке комплекса, связанной с эффектами кристалла изумруда. Художественной целью концепции проекта административного комплекса в Астане, как утверждает автор проекта Рой Варакалли, является создание ночного и дневного светового образа комплекса зданий «Изумрудный квартал», соответствующий кристаллу изумруд [1,2]. Авторская концепция проекта оставляет без внимания расширение верхней части небоскреба, сосредоточив все внимание на воспроизведение светового образа изумрудного минерала в дневное и ночное время. Такая постановка цели проекта – создание художественного образа архитектуры, вызвало неожиданную реакцию – желание ознакомиться с особенностями дневного и ночного вида минерала с предложенными автором результатами по их воплощению в архитектуре комплекса. Обычно уникальному зданию заранее не присваивают имя, оно к нему прикрепляется само собой, что становится очевидным фактом, которое уже никем не оспаривается, например, «Птичье гнездо» – имя уникального олимпийского стадиона в Пекине или «Огурец» – «Swiss Re Tower» и другие. Имя или прозвище уникального объекта помогает быстро воспроизводить его образ в памяти, как если бы вы вспоминали по имени образ знакомого вам человека. Однако в данном случае художественный образ здания не пробуждает в вас ассоциации световых свойств минерала, потому что, во-первых, эта форма не кристалла. Образ напоминает характер раскрывшихся клином жестких металлических листов, защемленных в одном конце, свободные края которых, прогибаясь, чуть-чуть раскрылись веером. Приведенные материалы по строению и световому образу кристалла также не проливают свет в концепцию архитектуры здания, потому что прорисованная в конструкциях кривая линия, расширяющегося кверху этажей высотки навсегда порвала связь с изумрудом. Структура построения кристаллов (Фото 6) свидетельствует о том, что особенно характерным в природе этого драгоценного минерала является именно острый угол, а не плавный. Одна маленькая деталь – закругление, и предложенная автором концептуальная связь изумрудного кристалла и создаваемого им эффекта в образе здания не соединилась. Кристаллы изумруда могут равномерно расширяться, срастаться в основании одного стакана кристалла и вырастать как взрыв под углом, кристаллы могут и не расширяться по форме. В образе высоток утрачены характерные прямые расширяющиеся грани кристалла шестигранные сечения, а также прозрачность формы – способность светиться в растяжке цвета и давать сильный блик, ломающий форму. Специально подобранный общий вид комплекса и вид кристалла говорят о том, что, несмотря на близкое формальное сходство, природа этих явлений остается совершенно разной (Фото 7, 8).

Фото 7. Кристалл изумруда

Фото 8. Панорама комплекса «Изумрудный квартал»

«Практически каждый природный камень обладает определенным оптическим эффектом, который обусловлен особенностями преломления световых лучей при прохождении по поверхности минерала. Для изумруда характерны два оптических эффекта. Это эффект звезды в виде луче подобных фигур и эффект кошачьего глаза – появление белой полосы в виде светового блика», – говорит автор проекта Р. Варакалли, что, по всей видимости, должно было характеризовать художественный образ «Изумрудного квартала» в Астане.

Фото 9. Два сросшихся под 45 градусов «стакана» шестигранных кристаллов изумруда

Фото 10. Конструктивная система комплекса «Emporis Skyscraper»

Фото 11. Компьютерный эскиз концепции изумрудного сияния в многоквартирном комплексе «Emporis Skyscraper» в Торонто, Канада. 2013 г.

Фото 12. Компьютерный эскиз административного комплекса «Изумрудный квартал» в Астане, Казахстан. 2013 г.

Художественный образ архитектуры «Emporis Skyscraper» (2012 г.) в Торонто на компьютерном эскизе (Фото 11) представлен мерцанием изумрудных камней, которыми словно наполнены три трубки. Сказочное мерцание трех изумрудных трубок, одна из которых слегка изогнулась, делает ее образ запоминающимся, но не вызывает ассоциаций с минералом изумруд. На мой вопрос, так почему же все-таки изумруд назван ключом к пониманию образа здания, на что главный конструктор проекта Султанов Г.А. предположил, что, видимо, это было связано со стеклом изумрудно-зеленого цвета, которым предполагалось остеклить здание. Это стекло «Aluminium and Glass Windows-doors Design» английской фирмы, расположенной в Таиланде, которому было принято наделить свойство минерала.

Автор проекта придавал огромное значение подсветке зданий и привязывал к ней формирование художественного образа минерала изумруд. «Компьютерное моделирование с применение трех – четырех оттенков зеленого, синего, а также белого цвета даст возможность воссоздать оптические эффекты изумруда. Использование такой подсветки превращает часть фасада в световой экран. Объединенные системой управления, все источники света синхронно должны образовать различные световые эффекты» [1,2].

Фото13. Перспектива административного комплекса «Изумрудный квартал». Белые блики на фасадах

Фото 14. Минерал изумруд и его белые блики

По всей видимости, белые точки на фасадах «Изумрудного квартала» должны были, но не соединились в нашем сознании с белыми бликами благородного минерала изумруда. Навязываемый образ изумрудного кристалла не работает, напротив, диссонирует при восприятии комплекса, где явно господствует в образе не минерал, а привлекает внимание использование нетрадиционной конструктивной схемы, где часть здания начинает отклоняться на верху, но во имя чего это сделал автор, а конструктор это претворил в жизнь, остается загадкой. В авторской группе исполнителей даже поговаривали, как бы это не смотрелось ошибкой строительства. В этой связи хочется привести пример концепции архитектуры здания бизнес-центра в Москва-Сити, где незначительные сдвижки блоков этажей, если бы не создали эффект неустойчивости, то это выглядело бы ошибкой строительства. Незначительная сдвижка пяти блоков относительно друг друга в парной высотке офисных зданий Москва-Сити создает эффект неустойчивости, которая приковывает ваше внимание, и вам кажется, что вот-вот сейчас на ваших глазах она начнет рассыпаться. Если бы не этот неожиданный эффект уникального ощущения, который никак не должен был бы присутствовать в архитектуре высотки, то архитектура парной высотки офисных зданий в Москве-Сити ничего бы не стоила. Это были бы обычные стеклянные параллелепипеды, которых предостаточно в любом уголке крупнейших городов мира. Ощущение неустойчивости гигантского здания само по себе уникально, но вы даже на секунду не засомневаетесь, что это результат неточности строительства, а преднамеренный художественный прием. В поворотах и сдвижках пяти блоков царит дух случайности, они композиционно незакономерны, нерешительны, но именно это позволяет выделиться художественному образу парных башен офисных зданий Москва-Сити от многих привычных высоток, и в этом заключается уникальность его художественного образа.

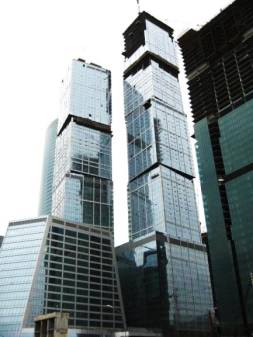

Фото 15. Общий вид офисных зданий в Москва-Сити

Основная художественная идея освещения комплекса «Изумрудный квартал» сводилась только к технологии освещения, к динамической цветной подсветке на основе нескольких сценариев освещения, которые учитывая все, что есть в комплексе должны были дать искомый результат – эффект изумруда. Можно разыгрывать огромное количество сценариев, но очевидно, что идея «изумруд» не работает. Самым примечательным является тот факт, что «Изумрудный квартал» является высочайшим комплексом в Казахстане и привлекает к себе внимание только за счет неординарного конструктивного решения, а уникального художественного имени, к сожалению, у него нет.

В заключение только можно сказать, что строительство небоскребов по сложности сравнимо только с запуском космического корабля в космос.

Фото 7. Панорама административного комплекса «Изумрудный квартал» и
административное здание «Национальной компании Казахстан Темир Жолы (КТЖ)»

Небоскребы Астаны видны издалека, это – яркие запоминаемые художественные образы, которыми архитекторы их специально наделяют, чтобы каждый из них был узнаваем, чтобы они помогали людям ориентироваться в пространстве города.

* Написано по материалам главного конструктора, канд. тех. наук ТОО «Проектный институт «Базис» Султанова Г.А.
