Д. ф. м. н. Рандошкин В. В.
Институт
общей физики им. А. М. Прохорова Российской академии наук, Россия
Метод для
исследования движения
доменных
стенок с излучением спиновых волн
В монокристаллических пленках
феррит-гранатов (МПФГ) в магнитных полях, сравнимых с полем одноосной магнитной
анизотропии, действует механизм движения доменных стенок (ДС) с излучением
спиновых волн (СВ) [1-5]. Мы полагаем, что этот же механизм реализуется в
пленках и других магнитных материалов. В частности, при исследовании динамики
ДС плоских доменов в пленках Fe – Ni –Co получено
экспериментальное подтверждение [6] спин-волнового механизма движения ДС, включая
совпадение с теоретически предсказанным значением порогового поля излучения СВ
(начало участка с повышенной дифференциальной подвижностью на зависимости
скорости ДС V от магнитного
поля H), а также наличие пространственных искажений движущейся
ДС.
В МПФГ некоторые динамические
эффекты, связанные с излучением СВ движущейся ДС, в частности, пространственные
искажения движущейся ДС наблюдаются в относительно узком интервале действующих
магнитных полей Н. Чтобы результаты
развития этих эффектов стали наблюдаемыми, необходимо постоянство Н в течение достаточно большого времени.
Как следствие, наиболее пригодным для исследования этих эффектов является метод
перемагничивания (рис. 1) [7-9], который обеспечивает постоянство Н и высокую точность измерений благодаря
большим размерам доменов с обратной намагниченностью (ДОН).
В методе перемагничивания, в
котором исходным является однородно намагниченное состояние МПФГ, а домены,
динамика ДС которых исследуется, зарождаются на точечных или линейных дефектах
в процессе действия того же перемагничивающего импульса, все ДС зарождающихся
ДОН имеют одинаковую хиральность [10], и в них самопроизвольно не образуются вертикальные
блоховские точки (ВБЛ), поскольку при столкновении ДС зарождающихся ДОН не наблюдается
разрывы полосовых доменов, как в работе [11].

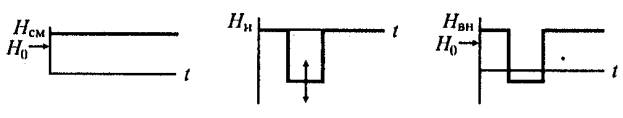

Рис. 1. Временные зависимости
поля смещения Hсм,
амплитуды импульса Ни, и
суммарного магнитного поля Нвн
в методе перемагничивания. Стрелкой указано статическое поле коллапса ЦИД H0 [9].
Рис.
2. Нормальная (а,б), искаженная (в-д) и уширенная (е) ДС динамического ДОН, зарождающего на точечном дефекте при
импульсном перемагничивании МПФГ (Bi,Gd,Tm)3(Fe,Ga)O12 при
действующем магнитном поле Н = 134 (а,б), 223 (в-д) и 322 Э (е) в
моменты времени t = 0,2 (а,в,е), 0,3 (б,г) и 0,4 мкс (д) после
приложения перемагничивающего импульса [12].
В методе перемагничивания для
исключения влияния на результаты измерений дефекта, на котором зарождается ДОН
(рис. 2), измерения начинают проводить при удалении ДС от центра
зародышеобразования на расстояние ≥100 мкм.
Для исследования динамики
доменов наиболее пригоден метод высокоскоростной фотографии (ВСФ) и близкие к
нему методы [13-31]:
- стробоскопический метод (используется
при изучении повторяющихся динамических процессов) [14,15];
- метод многократной ВСФ [16-19]
(используется при изучении неповторяющихся динамических процессов);
- метод электронно-оптической
хронографии [20,21] (используется для получения временных разверток одномерных
изображений при изучении повторяющихся и неповторяющихся динамических процессов).
Заметим, что впервые ВСФ применялась
для исследования пермаллоевых пленок [13], а участок с повышенной
дифференциальной подвижностью на кривой V(H) наблюдался
методом электронно-оптической хронографии [20].
Литература
[1]. Г.Е.Ходенков. Излучение
спиновых волн при движении блоховской доменной границы в ферромагнетиках с
большой константой анизотропии. ФММ, 1975, т. 39, № 3, с. 466-467.
[2]. В. В. Рандошкин, В. Б.
Сигачев. О механизме зарождения микродоменов вблизи движущейся доменной стенки.
ФТТ, 1986, т. 28, № 5, с. 1522-1525.
[3]. В. В. Рандошкин
Особенности движения доменных стенок с излучением спиновых волн. ФТТ, 1995, т.
37, № 10, с. 3056-3073.
[4]. Владимир Рандошкин.
Динамика однохиральных доменных стенок. Импульсное перемагничивание пленок
феррит-гранатов. Lambert Academic Publishing,
2011, 400 c.
[5]. В. В. Рандошкин.
Спин-волновой механизм движения доменных стенок в эпитаксиальных пленках
феррит-гранатов с одноосной магнитной анизотропией. Материалы VIII Международной научно-практической
конференции «Динамика современной науки - 2012», 17 – 25 июля 2012, Болгария,
София, 2012, т. 12, с. 17-20.
[6]. Б. В. Гаврилюк. Динамические
свойства границ плоских доменов в Fe – Ni –Co пленках. Дисс. канд. физ.-мат. наук, Иркутск, 1987,
149 с.
[7]. В. В. Рандошкин.
Авторское сваиетельство СССР № 1788523. Способ В. В. Рандошкина измерения
скорости доменных стенок в магнитоодноосной доменосодержащей пленке.
[8]. В. В. Рандошкин. Метод
измерения скорости доменных стенок в пленках феррит-гранатов, ПТЭ, 1995, № 2,
с. 155-161.
[9]. В. В. Рандошкин. Методы
исследования динамических свойств пленок феррит-гранатов (обзор). Заводская
лаборатория. Диагностика материалов, 1996, т. 62, № 9, с. 32-47.
[10]. Н. Н. Куделькин, А. М.
Прохоров, В. В. Рандошкин, Р. В. Телеснин, М. И. Тимошечкин. Механизмы
импульсного перемагничивания пленок феррит-гранатов. Доклады АН СССР, 1985, т. 281, № 4, с. 848-851.
[11]. Л. П. Иванов, А. С.
Логгинов, Рандошкин, Р. В. Телеснин, М. И. Тимошечкин. Исследование процесса
зарождения решетки ЦМД в пленках ферритов-гранатов Микроэлектроника, 1977, т.
6, № 2, с. 199-201.
[12]. В. В. Рандошкин, В. Б.
Сигачев. Динамика доменных стенок в тулий-содержащих пленках вблизи точки
компенсации момента импульса. ФТТ, 1990, т. 32, № 1, с. 246-253.
[13]. M. H. Kryder, F. B.
Humphrey. Dynamic Kerr observation of high-speed flux reversal and relaxation
processes in permalloy thin films. J. Appl. Phys., 1969, vol. 40, № 6, р. 2469-2474.
[14]. G. P. Vella-Coleiro,
T. J. Nelson. Stroboscopic observation of magnetic bubble circuits using a
gated image-intensifier tube. Appl. Phys. Lett, 1973, 24, vol. 8, p. 397-398.
[15]. T. Ikuta, K. Shimizu. Stroboscopic observation of magnetic domain
wall motion with a light emiting diode. Rev. Sci. Instrum., 1973, vol. 44, N 9,
p. 1412-1413.
[16]. Л. П. Иванов, А. С. Логгинов,
В. В. Рандошкин, Р. В. Телеснин. О движении цилиндрических магнитных доменов в
неоднородном импульсном магнитном поле. ФТТ, 1977, т. 19, № 6, с. 1874-1877.
[17]. В. Г. Клепарский, В. В.
Рандошкин. Исследование "баллистического" движения цилиндрических
магнитных доменов методом многократной высокоскоростной фотографии. ФТТ, 1977, т. 19, № 11, с. 3250-3256.
[18]. M. Hirano, M. Kaneko, T. Yoshida, T. Tsushima. Time resolved
observation system for high speed motion of bubble domain in real time. Japan. J.
Appl. Phys., 1977, vol. 16, N 4, p. 661-662.
[19]. F. B. Humphrey, Kochan Ju. Magnetic domain wall dynamics in low loss bubble
garnet materials. Chinese J. Phys., 1977, vol. 15, N 2, p. 102-115.
[20]. Р. В. Телеснин, В. В. Рандошкин,
С. М. Зимачева Исследование движения доменных стенок в пленках
ферритов-гранатов. ФТТ, 1977, т. 19, № 3, с. 907-909.
[21]. В. Н. Дудоров, В. В.
Рандошкин, Р. В. Телеснин. Синтез и физические свойства монокристаллических
пленок редкоземельных феррит-гранатов, УФН, 1977, т. 122, № 2, с. 253-293.
[22]. F. B. Humphrey. Transient bubble domain configuration in garnet
materials observed using high speed photography. IEEE Trans. Magn., 1975, vol.
MAG-11, p. 1679-1684.
[23]. А. К. Андреев, Е. А. Ляшенко, В. К. Раев/ Высокоскоростная
стробоскопическая установка для исследования динамики микронных и субмикронных
ЦМД в доменопродвигающих схемах ЗУ на ЦМД в диапазоне частот 0 - 30 кГц, Труды
ин-та. Ин-т электрон. упр. машин, 1979, № 78, с. 35-41.
[24]. А. Ф. Алейников, Е .М. Дианов,
С. С. Маркианов. Применение волоконных световодов для лазерной фотографии
быстрых движений магнитных доменов и доменных стенок в реальном масштабе
времени. Квантовая электроника, 1980, т. 7, № 7, с. 1594-1595.
[25]. Л. П. Иванов, А. С.
Логгинов, Г. С. Непокойчицкий. Экспериментальное обнаружение нового механизма
движения доменных границ в сильных
магнитных полях. ЖЭТФ, 1983, т. 84, № 3, с. 1006-1021.
[26]. Четкин М.В., Гадецкий
С.Н., Кузьменко А.П., Филатов В.Н. Метод высокоскоростной фотографии для
исследования динамики доменных границ. ПТЭ, 1984, № 1, с. 196-199.
[27]. М. В. Логунов, В. В.
Рандошкин, В. Б. Сигачев. Универсальная установка для исследования динамических
свойств ЦМД-материалов. ПТЭ, 1985, № 5, с. 247-248.
[28]. О. С. Колотов, В. А. Погожев,
Р. В. Телеснин. Магнитооптическая установка для изучения переходных процессов в
прозрачных магнетиках. ПТЭ, 1986, № 1, с. 182-185.
[29]. Рандошкин В.В. Развитие
визуальных методов исследования динамических свойств материалов с
цилиндрическими магнитными доменами, Препринт ИОФАН СССР, № 52, М., 1989, 41 с.
[30]. Рандошкин В.В. Методы исследования
динамических свойств пленок феррит-гранатов (обзор), Заводская лаборатория.
Диагностика материалов. 1996, т. 62, № 9, с. 32-47.
[31]. В. В. Рандошкин.
Развитие визуальных методов исследования динамических свойств эпитаксиальных
пленок феррит-гранатов с одноосной магнитной анизотропией. Материалы VIII Международной научно-практической
конференции “Динамика научных исследований - 2012”, 07 -15 июля 2012 г., Польша, Перемышль, 2012, т. 22, c. 10-16.
