Технічні науки/6. Електротехніка та радіоелектроніка

Бакалавр Коломойцев Б.М.

Національний технічний університет України

«Київський політехнічний інститу», м.Київ, Україна

Розробка типових рішень побудови мереж доступу за технологією FTTH з використанням топології Р2mР (xGPON) при багатоповерховій забудові

На першому етапі розгортання мережі FTTH GPON має деревоподібну топологію, але з метою підвищення надійності мережі на наступних етапах розгортання мережі FTTH GPON слід здійснити поступовий перехід на кільцеву топологію (рисунок 1).

Розподіл оптичних волокон (ОВ) в кабелях магістрального сегменту пропонується робити виходячи з наступних положень:

- третина абонентів FTTH GPON першої черги;

- третина абонентів FTTH GPON другої черги;

- третина ОВ – резерв розвитку. Ці ж ОВ можна використовувати для підключення бізнес абонентів за технологією FTTH P2P.

Ємність магістрального кабелю мережі доступу – 144 ОВ.

Ємність кабелю, що утворює кільце (при кільцевій топології) або відгалужується від магістралі (при деревоподібній топології) – 144, 96 або 72 ОВ. В містах з населенням менше 500 тис. мешканців кабель, що утворює кільце або відгалужується від магістралі може мати ємність: 36, 48 або 72 ОВ. Від кабелю, що утворює кільце (відгалужується від магістралі) відходять відгалужувальні кабелі. На одному кільці має розташовуватись до 8 розгалужувальних муфт. В місцях можливого розміщення відгалужувальних муфт при перспективному розвитку мережі, замість муфти в кутових колодязях та колодязях великого типу залишають запас кабелю (16 м), що дозволить в майбутньому змонтувати РМ.

Ємність одного відгалужувального кабелю визначається кількістю ОВ відгалужених кабелів підключення, але не менше ніж 12 ОВ на кожні 384 квартири з кроком нарощуванням ємності кабелю по 12 ОВ.

Ємність кабелю підключення обирається у відповідності до наступних вимог: 12 ОВ на кожні 128 квартир з кроком нарощуванням ємності кабелю по 12 ОВ.

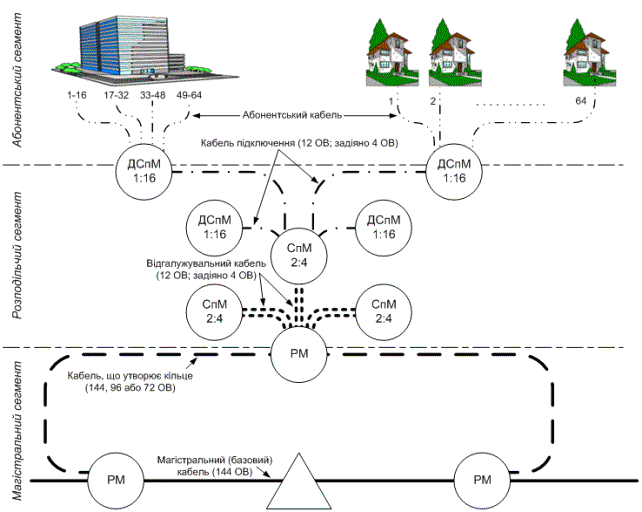

Рис 1. - Кільцева топологія мережі FTTH GPON

Розгалужувальна муфта (РМ) повинна мати від 7 до 17 портів. До однієї розгалужувальної муфти може приєднуватись не більше 3 сплітерних муфт.

Сплітерна муфта (СпМ) повинна мати до 8 портів. До однієї сплітерної муфти може підключатись не більше 4 домових муфт. На І етапі розгортання мережі СпМ до РМ підключається за однокабельною схемою, на інших етапах – за двохкабельною схемою.

Домова сплітерна муфта (ДСпМ) повинна мати не менше 10 портів. До однієї ДСпМ може приєднуватись один будинок (під’їзд) з числом квартир від 90 до 130, або два під’їзди або близько розташовані будинки з числом квартир від 50 до 80, або чотири під’їзди з числом квартир від 20 до 40.

У разі, коли кількість квартир у будинку (під’їзді) перевищує 100, або кількість під’їздів у будинку перевищує чотири, для підключення одного будинку (під’їзду) потрібно кілька ДСпМ, які підключаються послідовно.

В багатоквартирних будинках в якості абонентського кабелю може використовуватись кабель для міжповерхового прокладання. В районах житлових будинків приватного сектору та котеджних містечках в якості абонентського кабелю служать одно-, дво- або чотирьохволоконні кабелі спеціальної конструкції.

При висотній масовій забудові використовується двоступеневе розгалужування ОВ з використанням сплітерів 2:4 та 1:16.

При організації внутрішньобудинкового сегменту будинків з кількістю поверхів 16 і більше та кількістю квартир у під’їзді понад 90 слід прокладати до 4 кабелів міжповерхового прокладання ємністю до 24 ОВ. При цьому кабелі міжповерхового прокладання розподіляються пропорційно між поверхами за наступною схемою:

- 50% - до середини висоти будинку і призначається для обслуговування квартир, розташованих на нижній половині будинку;

- 50% - на всю висоту будинку і призначається для обслуговування квартир, розташованих на верхній половині будинку.

Література

1. Каток В.Б., Руденко І.Е., Бабійчук В.В. Вихідні дані для проектування мереж широкосмугового доступу FTTH з особливостями архітектури P2mP ПАТ «Укртелеком». – 2014, 53 с.

2. Каток В.Б., Руденко І.Е., Максюк В.М. КСТ. Мережа широкосмугового доступу ПАТ «Укртелеком». Керівництво з проектування, частина 1 FTTH. – 2013, 68 с.
