Современные информационные технологии /
2. Вычислительная техника и программирование

Асп. Большев А.К.

Асп. Лавров А.А.

К.т.н. Яновский В.В.

Санкт-Петербургский государственный Электротехнический университет «ЛЭТИ» им. В.И. Ульянова (Ленина), Россия

Идентификация ОС удаленного сетевого узла на основе комплексного анализ характеристик стека TCP/IP

В работе предлагается метод идентификации версии системного ПО удаленного сетевого узла, основанный на комплексном анализе характеристик стека TCP/IP целевой системы, включающих временные и функциональные характеристики сетевого взаимодействия по протоколу TCP. Представлены результаты практического исследования эффективности предлагаемого метода.

Методы идентификации версии системного ПО (операционной системы) удаленных сетевых узлов (методы IOS) находят применение в системах обеспечения сетевой информационной безопасности и сетевого мониторинга (в системах выявления уязвимостей, сетевых вторжений, системах автоматизированного сбора информации о конфигурации сети и др.) и основаны на анализе различий в реализациях стека TCP/IP операционных систем различных версий [1].

Наиболее широко распространенный на сегодняшний день метод IOS – анализ функциональных характеристик TCP-соединения и особенностей реакции целевой системы на некорректно сформированные пакеты. Данный метод используется, в частности, в сетевом сканере NMap [2]. Недостаток метода – использование некорректно сформированных пакетов, что создает в сети аномальный трафик.

В работе предлагается метод IOS, основанный на комплексном анализе функциональных и временных характеристик и представляющий собой комбинацию классического IOS-метода – метода NMap (прототипа) и временных алгоритмов IOS, основанных на анализе значений RTO [3, 4]. Метод свободен от недостатка метода NMap.

В рамках предлагаемого метода предположение о версии ОС удаленного узла формулируется по результатам анализа следующих характеристик: функциональных (набор опций, размер окна, значение Windows Scale) и временных (вектора значений RTO для ситуаций потери пакетов при установлении соединения и передаче данных).

Схема функционирования предлагаемого метода представлена на рис. 1.

Блок сетевого взаимодействия (БСВ) инициирует сетевое взаимодействие с анализируемым узлом (АУ) и анализирует поступающие от АУ пакеты. Блок предварительной обработки данных структурирует данных и передает их блоку статистической обработки (БСО), реализующему метод опорных векторов (МОВ). Использование МОВ обусловлено разнородностью анализируемых данных. БСО анализирует данные и формирует оценки вероятностей соответствия версии ОС АУ той или иной версии ОС с известной сигнатурой.

Возможные варианты набора анализируемых характеристик представлены в табл. 1.

Таблица 1. Варианты набора анализируемых характеристик комплексного метода IOS

№№	Функциональные характеристики	Вектор RTO для ситуации потери пакетов при установлении соединения	Вектор RTO для ситуации потери пакетов при передаче данных
1	Да	Нет	Нет
2	Нет	Да	Нет
3	Нет	Нет	Да
4	Нет	Да	Да
5	Да	Да	Нет
6	Да	Нет	Да
7	Да	Да	Да

Набор №1 соответствует методу NMap, наборы 2-4 представляют собой различные комбинации временных характеристик, наборы 5-7 – различные комбинации показателей, анализируемых в рамках предлагаемого метода.

Для исследования эффективности предлагаемого метода разработано приложение на языке C++, использующее библиотеку WinPCAP. Исследование проведено на аппаратно-программной базе КВС кафедры МО ЭВМ СПбГЭТУ «ЛЭТИ». В исследование участвовали более 130 рабочих станций и серверов.

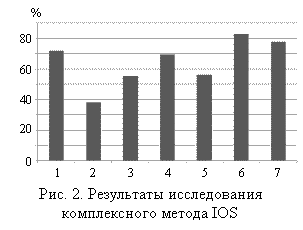

Результаты исследования эффективности использования метода для перечисленных наборов анализируемых характеристик приведены в табл. 2 и в графическом виде на рис. 2.

Таблица 2. Результаты исследования
комплексного метода IOS

Набор параметров	Точность анализа, %
1	71,93
2	38,41
3	55,76
4	69,68
5	56,36
6	83,11
7	77,83

Оценка эффективности выполнялась по критерию точности. Под точностью понимается вероятность определения действительной версии ОС удаленного узла.

В результате исследования установлено, что предлагаемый метод, оперирующий набором функциональных характеристик стека TCP/IP и временных характеристик, включающих набор значений RTO для ситуации потери пакетов при передаче данных, обеспечивает бóльшую точность по сравнению с прототипом. Прирост точности составляет до 10-11%, что может служить преимуществом применения предлагаемого метода в сетевых сканерах, системах анализа защищенности и иных средствах обеспечения информационной безопасности и сетевого мониторинга.

Литература

1. Greg Taleck. SYNSCAN: Towards Complete TCP/IP Fingerprinting. NFR Security, Inc., 2004.

2. Gordon Fyodor Lyon. Nmap Network Scanning: The Official Nmap Project Guide to Net-work Discovery and Security Scanning (Paperback). Insecure.Com LLC, 2008.

3. А. А. Лавров, В. В. Яновский. Идентификация операционной системы удаленного хоста методами анализа временных характеристик // Известия СПбГЭТУ «ЛЭТИ», 2011. №3, С. 34-39.

4. А. К. Большев, А. А. Лавров. Метод идентификации ОС удаленного хоста на основе анализа временных характеристик стека TCP/IP в задачах сетевого мониторинга // Сб. тр. 64-й науч.-техн. конф. проф.-преп. состава СПбГЭТУ «ЛЭТИ». СПб., 2011. С. 104-110.
