Технические науки/5.Энергетика.

Шарупич С.В., Шарупич П.В., Д.т.н. Шарупич В.П., к.т.н. Шарупич Т.С., Капитонов А.И.

НИПИ Градоагроэкопром, Россия

Автоматизированные приусадебные и комнатные теплицы типа АПТS-МУГУ-5-ЗР(К)- П(ПК) на базе многоярусной узкостеллажной гидропоники

Перспективной для приусадебного и домашнего овощеводства являются приусадебные и комнатные теплицы типа АПТS-МУГУ-5-ЗР(К)- П(ПК) на базе многоярусной узкостеллажной гидропоники, которые обеспечивают плодоношение одновременно 5-ю ярусами, общий выход продукции 120-150 кг/м² в год при снижении общих энергетических затрат на 70% (рис.1,2).

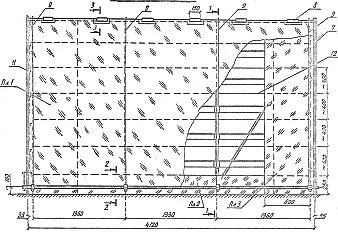

Рисунок 1 - Торцевой и боковой фасады

Рисунок 2 – Разрез

Теплица предназначена для выращивания овощей, ягод, зелени на лотках с целью обеспечения свежей витаминной продукцией населения, исключающей попадание в организм опасных для здоровья нитратов и радионуклидов для получения продукции во внесезонный период.

Конструкция теплицы может использоваться в ангарных и блочных теплицах, как самостоятельное устройство на плоской кровле сооружения, на земле. Для сбережения тепла на дугообразном держателе размещается светопрозрачное пленочное покрытие.

АПТ представляет собой каркасную конструкцию из труб и профилей, собираемую с помощью болтовых соединений. На каркасе устанавливаются лотки по 5 ярусов с каждой стороны.

Уклон лотков i = 0,01.

Микромодуль на период похолоданий укрывается пленкой, для чего выше каркаса стеллажа устанавливаются каркасы навеса. Вверху каркас навеса крепится к каркасу стеллажа с помощью гаек, а внизу вдавливаются в землю заостренные концы прутка каркаса. Верхние части каркасов соединяются прогоном. Торцы каркаса обтягиваются пленкой, края которой огибают пруток и сшиваются с помощью проволочных шпилек.

Полотно пленки скатов накидывается на прогон, затем свисающие края пленки с обеих сторон прикрепляются к бобинам клейкой лентой и наматываются на бобины.

Растения в горшочках устанавливаются в окна крышек лотков.

Если культура имеет маленький габитус, например горшечные цветочные культуры или рассада горшочки устанавливаются без крышек вплотную друг к другу, и занимают пространство до пленочного ограждения.

Растения обслуживаются с боковых проемов после закатки пленки на бобину на необходимую высоту и привязки бобины бечевкой. Пространство внутри микромодуля используется для выращивания салатных культур.

При перегревах пленка закатывается для вентиляции и для полного открывания микромодуля.

Автоматизированная приусадебная теплица типа АПТS-МУГУ-5-ЗР(К)-П(ПК) на базе многоярусной узкостеллажной гидропоники является высокотехнологичным объектом, способным за счет электрификации и автоматизации процессов полива, вентиляции, подогрева и досвечивания выращивать растения в ценозе, что позволяет добиваться высокой урожайности и качества продукции, тем самым поддерживая здоровое питание человека, а также микроклимат помещения, к котором расположена АПТ (в случае установке АПТ внутри помещения).

Теплицы обеспечены ценозоприближенными системами электрификация и автоматизация душирования, подачи углекислоты , досвечивания, вентиляции, подогрева и подачи питающего раствора.

Ценозоприближенное электроснабжение является основополагающим звеном в работе автоматизированной теплицы типа АПТS-МУГУ-5-ЗР(К)-П(ПК) на базе многоярусной узкостеллажной гидропоники, с точки зрения максимального удовлетворения требованиям растений, человека, конструктивным особенностям МУГУ, максимальной энергоэффективности.

Технология выращивания растений в АПТ электрифицирована на 100%, автоматизирована на 80%.

Облучение растений выполнено на базе ценозоприближенной системы подлоткового облучения растений в теплицах типа ЦСПОРТ - 144С – СК на базе одноваттных сине-красных светодиодов типа КРХХ-080.

Электроснабжение автоматизированной приусадебной теплицы типа АПТS-МУГУ-5-ЗР(К)-П(ПК) с многоярусной узкостеллажной гидропоникой выполнен на базе ценозоприближенной пирамидной системы электроснабжения типа ЦПСЭ – 6000 – 5Я-10Л.

Ценозоприближенная пирамидная система электроснабжения типа ЦПСЭ – 6000 – 5Я-10Л включает 10 ценозоприближенных магистрально-радиальных лотковых подсистем электроснабжения типа ЦМРЛПЭ – 192 –8Р -1Л.

Одна ценозоприближенная магистрально-радиальная лотковая подсистема электроснабжения типа ЦМРЛПЭ – 192 –8Р - 1Л имеет 4-е радиальных линии, питающих 4 облучателя типа ЦУПОРТ-48С-СК.

Список использованных источников

1. Шарупич Т.С., Кабанен Т.В., Шарупич П.В. Энергосберегающие светотехнические установки и оборудование для многоярусных тепличных технологий. Учебник для ВУЗов – Орел: Патент – Град-РИЦ, 2008, с.308.

2. Шарупич С.В., Шарупич П.В., Шарупич Т.С., Шарупич В.П. Светотехника и электротехнология. Учебник для Вузов. Том.1 – Орел: Патент-Град-РИЦ, 2010, 264 с.

3. В. П. Шарупич БЕССМЕРТИЕ. Орел: Изд-во «Патент», Град-РИЦ, - 2007, с. 888
