География и геология / Техника и технология
геологоразведочных работ
К.х.н.
Коржов Ю.В.
Югорский
государственный университет, Ханты-Мансийск, Россия
Д.г.-м.н.
Исаев В.И.
Томский
политехнический университет, Россия
ЭКСПЕРИМЕНТАЛЬНОЕ ОБОСНОВАНИЕ НОВОГО
НЕФТЕПОИСКОВОГО ГЕОХИМИЧЕСКОГО ПРИЗНАКА
Введение. Существующие теоретические физико-химические модели
нефтяных залежей указывают на возможность, но не доказывают факт существования
аномалий УВ состава С8–С40, продуцируемых залежами, в
приповерхностных горизонтах нефтеносных территорий [3]. В работе [2] по данным
нефтепоисковой геохимии в поверхностных горизонтах разреза выявлены и
закартированы аномальные зоны концентраций ароматических УВ рядов
н-алкилбензолов С8-С30, алкилнафталинов С10-С12,
алкилфенантренов С14-С15, приуроченные в латеральном
плане к антиклинальным ловушкам юры и неокома. С учетом интенсивности аномалий,
четкости аномальных зон и состава ароматических УВ, выполнено ранжирование
ловушек по степени перспективности и рекомендована первоочередная
поисково-разведочная скважина.
Цель настоящих исследований – экспериментальное
установление возможности и механизма
вертикальной миграции нефтяных УВ состава С8 и выше от нефтяной
залежи к поверхностным горизонтам разреза. И, как следствие, обоснование новых прямых геохимических
показателей (поисковых признаков) наличия в недрах залежей нефти и газа.
Методика и объект исследований. Установление перемещения УВ-флюидов от нефтяной
залежи в вышележащие отложения выполнено на основе послойного изучения над- и
подпродуктивных отложений, вскрытых разведочными скважинами (Красноленинский
свод), на содержание и молекулярно-массовое распределение нефтяных компонентов.
Изучался керновый материал продуктивной
Северо-Рогожниковской скважины 765 (20 образцов из
средне- и верхнеюрского, апт-сеноманского и палеозойского
осадочно-вулканогенного комплексов) и непродуктивной (фоновой) Рогожниковской
скважины 718 (8 образцов апт-сеноманского комплекса и
палеозойских отложений).
Нефтеносность Рогожниковского и
Северо-Рогожниковского месторождений связана с продуктивными комплексами
мезозойского возраста: доюрским; средне- и верхнеюрским (тюменская свита tm – пласты ЮК2–6, абалакская ab – ЮK1, тутлеймская tl – ЮК0); апт-сеноманским (викуловская свита vk – пласт BK1).
Анализ экстрактов проведен на
хромато-масс-спектрометре фирмы PerkinElmer Clarus 500MS. Принятая методика исследования [1] позволяет
установить в породе содержание и молекулярно-массовый состав подвижных УВ
нефтяного ряда и по направленности их
изменения выявить их межпластовую миграцию.
Результатом исследования явилось составление схематичной геохимической модели
меж- и внутрипластовой вертикальной миграции (рисунок), имеющей следующие
особенности.
Зона юрского
нефтепроявления сформирована в результате активных межпластовых перетоков из
низов среднеюрского отдела (низ тюменской свиты) и из верхнего отдела
(тутлеймской свиты). Миграция из низов тюменской свиты происходит как в
нижележащие палеозойские отложения, следуя по песчаникам и насыщая прослои
аргиллитов, так и в вышележащие пласты, заполняя углеводородами юрский комплекс
до абалакской свиты. Мигрирующие УВ богаты легкими гомологами С9–С21
алкилбензолов, нафталинами С10–С12. Расстояние нисходящей
миграции нефти составляет 250–270 м в палеозойские отложения (далее фиксируется
сингенетичный битумоид). Расстояние, проходимое восходящими потоками до
абалакской свиты, составляет около 100 м. Выше абалакского флюидоупора в юрской
зоне нефтепроявления начинает доминировать органика тутлеймской свиты. Слои ниже тутлеймских аргиллитов, на
расстояние до 20–25 м, включая верхи абалакской свиты, пропитаны мигрирующими
легкими гомологами С11–21 алкилбензолов, а компоненты тяжелее С24
задержаны фильтрацией или недостаточной подвижностью.
В меловые отложения УВ
переходят из юрской зоны нефтепроявлений. Мигрирующий поток легких
алкилбензолов состава С9–20 можно проследить до образцов
хантымансийской свиты, включительно. Нафталины и фенантрены меловых пород также
имеют распределение близкое верхнеюрским. Расстояние вертикального
межпластового перемещения нефтяных углеводородов из юрской зоны нефтепроявлений
в меловые отложения можно оценить по тенденции убывания их концентраций: для
алкилбензолов – почти 1000 м, для нафталинов – 800–900 м (до верхов викуловской
свиты).

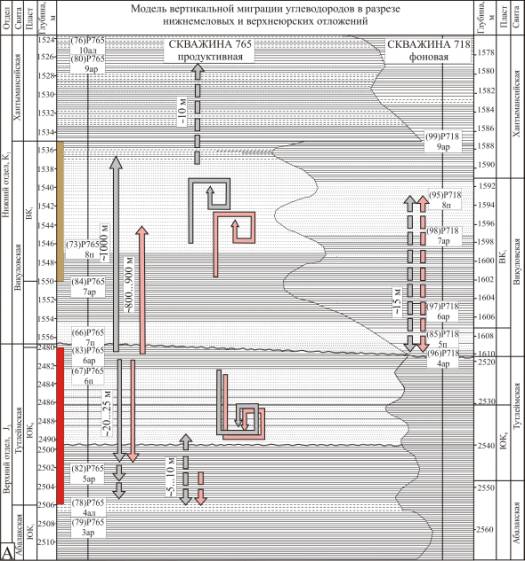

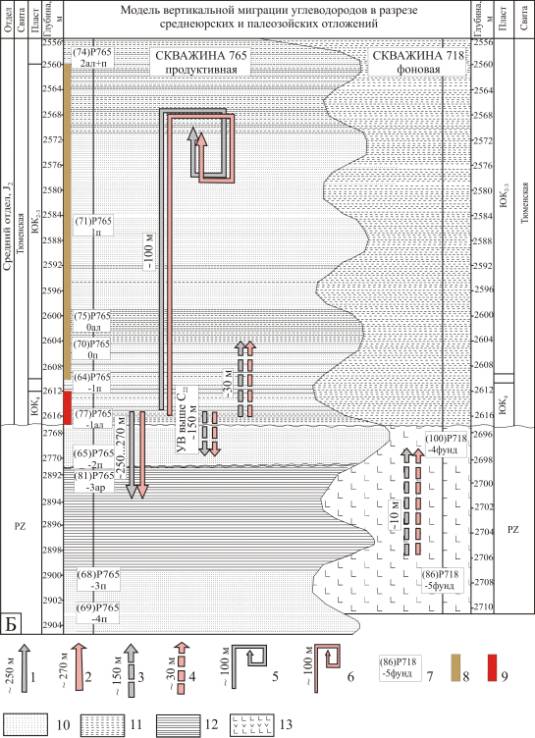

Геохимическая
модель вертикальной миграции углеводородов в разрезе нижнемеловых и
верхнеюрских (А), среднеюрских и палеозойских (Б) отложений Рогожниковского и
Северо-Рогожниковского месторождений: 1
– межпластовая фильтрация насыщенных УВ; 2
– межпластовая миграция ароматических УВ; 3
– межпластовая диффузия насыщенных УВ; 4
– межпластовая диффузия ароматических УВ; 5
– внутрипластовая миграция насыщенных УВ; 6
– внутрипластовая миграция ароматических УВ; 7 – шифр образца; 8 –
продуктивный пласт; 9 – материнские
отложения; 10 – песчаник; 11 – алевролит; 12 –
аргиллит; 13 – породы фундамента
Заключение. Установлено
межпластовое перемещение ряда ароматических УВ в составе тяжелых нефтяных
флюидов С9–С36 в разрезе Рогожниковского и Северо-Рогожниковского
месторождений Красноленинского свода. Построена геохимическая модель
миграции УВ, в которой определен набор соединений, обладающих повышенной
способностью к восходящей межпластовой миграции (С11–С21
алкилбензолы, С10–С12 нафталины).
При высокой концентрации (не менее 5–10
мг/кг) миграция возможна в свободной газопаровой фазе или в результате
всплывания в водонасыщенных пластах, при низкой (фоновой) концентрации (до 5–10
мг/кг) – в форме диффузии с
перераспределением состава по размерам молекул. Дальность перемещения УВ С10–С21
имеет прямую зависимость от их концентрации в зоне нефтепроявления: при высоких
концентрациях – активное перемещение
не менее 1000 м, при фоновых – на
расстояние первых десятков метров.
Экспериментально
установленная дальность вертикальной межпластовой миграции ароматических
углеводородов позволяет рекомендовать их аномальные концентрации в
приповерхностных отложениях в качестве информативных нефтепоисковых признаков.
Литература:
1.
Иванова Л.И., Исаев
В.И., Коржов Ю.В. Методика лабораторных исследований тяжелых углеводородов при
нефтепоисковой геохимии // Изменяющаяся геологическая среда:
пространственно-временные взаимодействия эндогенных и экзогенных процессов. –
Казань: Изд-во «Фэн», 2007. – С. 356–360.
2.
Исаев В.И., Коржов Ю.В., Романова Т.И.,
Бочкарева Н.М. Оценка продуктивности локальных ловушек по составу тяжелых
углеводородов в приповерхностных отложениях центральной части Западно-Сибирской
плиты // Геофизический журнал. – 2006. – Т. 28. – № 6. – С. 58–74.
3.
Справочник по геохимии
нефти и газа / Под ред. С.Г. Неручева. – СПб.: Недра, 1998. – 576 с.
